Серия ZCL
ZCL-3.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
модуль 3.0, просверленная ступица со шпоночным пазом
Исполнения серии ZCL
ZCL-0.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Изображения

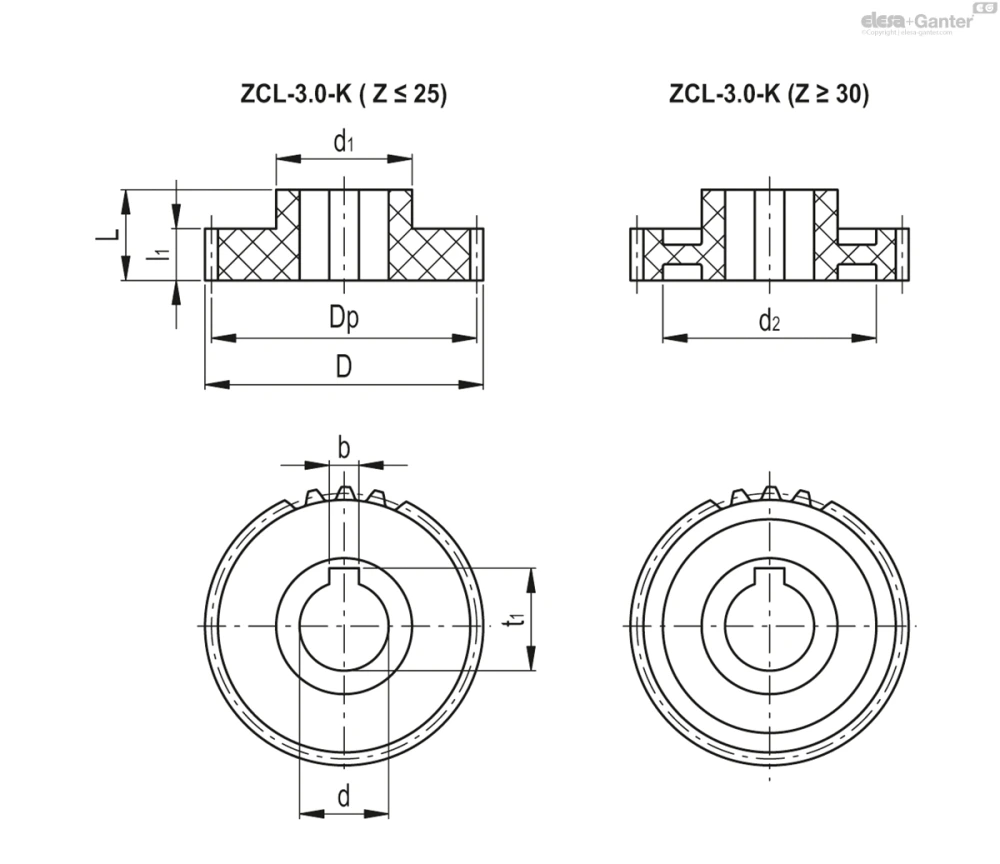

Схемы
ZCL-3.0-K
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
L |
|
|
|
|
|
l1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 550801-K | ZCL-3.0-12-A12-K | 3.0 | 12 | 36 | 42 | 45 | 12 | 4 | 13.8 +0.1 | 25 | - | 30 | 62.7 | 43 | |
| 550807-K | ZCL-3.0-15-A12-K | 3.0 | 15 | 45 | 51 | 45 | 12 | 4 | 13.8 +0.1 | 30 | - | 30 | 78.4 | 70 | |
| 550809-K | ZCL-3.0-16-A15-K | 3.0 | 16 | 48 | 54 | 45 | 15 | 5 | 17.3 +0.1 | 35 | - | 30 | 83.7 | 79 | |
| 550817-K | ZCL-3.0-20-A20-K | 3.0 | 20 | 60 | 66 | 45 | 20 | 6 | 22.8 +0.1 | 45 | - | 30 | 104.6 | 121 | |
| 550827-K | ZCL-3.0-25-A20-K | 3.0 | 25 | 75 | 81 | 45 | 20 | 6 | 22.8 +0.1 | 45 | - | 30 | 130.7 | 186 | |
| 550837-K | ZCL-3.0-30-A20-K | 3.0 | 30 | 90 | 96 | 45 | 20 | 6 | 22.8 +0.1 | 50 | 65 | 30 | 156.9 | 233 | |
| 550855-K | ZCL-3.0-40-A25-K | 3.0 | 40 | 120 | 126 | 45 | 25 | 8 | 28.3 +0.2 | 60 | 85 | 30 | 209.1 | 406 | |
| 550875-K | ZCL-3.0-50-A25-K | 3.0 | 50 | 150 | 156 | 45 | 25 | 8 | 28.3 +0.2 | 60 | 127 | 30 | 261.4 | 423 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серый цвет.
Стандартные исполнения
- ZCL-0.5: модуль 0.5; нерассверленная втулка (количество зубьев Z ≤ 50) или предварительно просверленное сквозное отверстие (количество зубьев Z ≥ 55).
- ZCL-1.0: модуль 1.0; нерассверленная втулка (количество зубьев Z = 10) или предварительно просверленное сквозное отверстие.
- ZCL-1.5: Модуль 1.5, предварительно просверленное сквозное отверстие
- ZCL-2.0: Модуль 2.0, предварительно просверленное сквозное отверстие
- ZCL-2.5: Модуль 2.5, предварительно просверленное сквозное отверстие
- ZCL-3.0: Модуль 3, предварительно просверленное сквозное отверстие
- ZCL-1.0-K: модуль 1.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-1.5-K: модуль 1.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.0-K: модуль 2.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.5-K: модуль 2.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-3.0-K: модуль 3.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
Для исполнений с предварительно просверленным сквозным отверстием, размер d, указанный в таблицах, означает минимальный диаметр отверстия, получаемого в результате механообработки.
Применительно к версиям -K механическая обработка шпоночного паза необязательно приводит к фазированию передачи.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Максимальный допуск для сквозного отверстия без резьбы: IT 9.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Сборка при помощи поперечного потайного винта.
- Различные нестандартные шестерни со ступицей со шпоночным пазом в соответствии с UNI 6604, допуск D10.
Инструкции по использованию
Монтаж
При зацеплении двух цилиндрических зубчатых колес необходимо учитывать положительный зазор. Для модулей 0,5 – 1,0 – 1,5 рекомендуется допуск (+0,03 +0,1). Для модулей 2,0 – 2,5 – 3,0 рекомендуется допуск (+0,08 +0,3).
