Серия ZCL
ZCL-2.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Модуль 2.5
Исполнения серии ZCL
ZCL-0.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Изображения

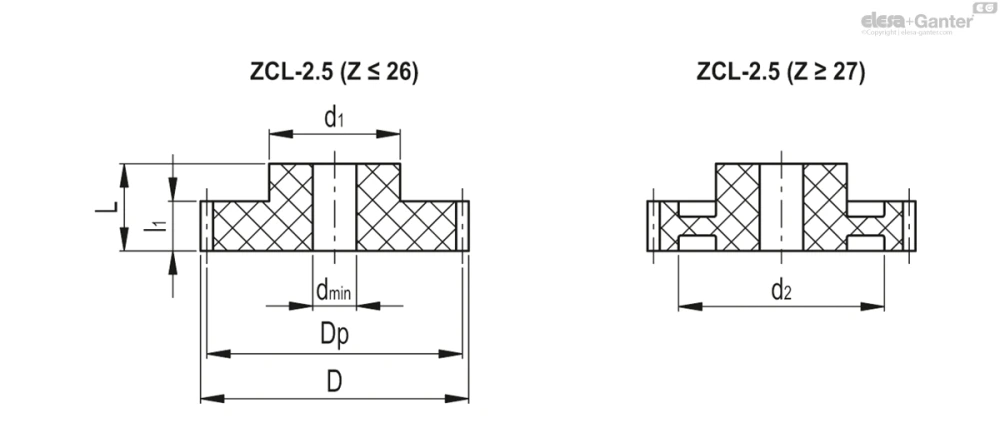

Схемы
ZCL-2.5
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
L |
|
|
|
l1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 550701 | ZCL-2.5-12 | 2.5 | 12 | 30 | 35 | 40 | 8 | 22 | - | 25 | 36.3 | 26 | |
| 550703 | ZCL-2.5-14 | 2.5 | 14 | 35 | 40 | 40 | 8 | 22 | - | 25 | 42.4 | 38 | |
| 550705 | ZCL-2.5-15 | 2.5 | 15 | 37.5 | 42.5 | 40 | 10 | 30 | - | 25 | 45.4 | 45 | |
| 550707 | ZCL-2.5-16 | 2.5 | 16 | 40 | 45 | 40 | 10 | 30 | - | 25 | 48.4 | 51 | |
| 550711 | ZCL-2.5-18 | 2.5 | 18 | 45 | 50 | 40 | 10 | 35 | - | 25 | 54.5 | 61 | |
| 550715 | ZCL-2.5-20 | 2.5 | 20 | 50 | 55 | 40 | 10 | 35 | - | 25 | 60.5 | 73 | |
| 550719 | ZCL-2.5-22 | 2.5 | 22 | 55 | 60 | 40 | 16 | 40 | - | 25 | 66.6 | 94 | |
| 550721 | ZCL-2.5-23 | 2.5 | 23 | 57.5 | 62.5 | 40 | 16 | 40 | - | 25 | 69.6 | 101 | |
| 550723 | ZCL-2.5-24 | 2.5 | 24 | 60 | 65 | 40 | 16 | 40 | - | 25 | 72.6 | 111 | |
| 550725 | ZCL-2.5-25 | 2.5 | 25 | 62.5 | 67.5 | 40 | 16 | 40 | - | 25 | 75.6 | 109 | |
| 550727 | ZCL-2.5-26 | 2.5 | 26 | 65 | 70 | 40 | 16 | 40 | - | 25 | 78.7 | 75 | |
| 550729 | ZCL-2.5-27 | 2.5 | 27 | 67.5 | 72.5 | 40 | 16 | 40 | 50 | 25 | 81.7 | 122 | |
| 550731 | ZCL-2.5-28 | 2.5 | 28 | 70 | 75 | 40 | 16 | 40 | 50 | 25 | 84.7 | 131 | |
| 550733 | ZCL-2.5-29 | 2.5 | 29 | 72.5 | 77.5 | 40 | 16 | 45 | 56 | 25 | 87.8 | 141 | |
| 550735 | ZCL-2.5-30 | 2.5 | 30 | 75 | 80 | 40 | 16 | 45 | 56 | 25 | 90.8 | 147 | |
| 550739 | ZCL-2.5-32 | 2.5 | 32 | 80 | 85 | 40 | 16 | 50 | 61 | 25 | 96.8 | 171 | |
| 550745 | ZCL-2.5-35 | 2.5 | 35 | 87.5 | 92.5 | 40 | 16 | 50 | 61 | 25 | 105.9 | 172 | |
| 550755 | ZCL-2.5-40 | 2.5 | 40 | 100 | 105 | 40 | 18 | 50 | 73 | 25 | 121.0 | 239 | |
| 550761 | ZCL-2.5-45 | 2.5 | 45 | 112.5 | 117.5 | 40 | 18 | 60 | 85 | 25 | 136.2 | 299 | |
| 550763 | ZCL-2.5-50 | 2.5 | 50 | 125 | 130 | 40 | 20 | 60 | 105 | 25 | 151.3 | 300 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серый цвет.
Стандартные исполнения
- ZCL-0.5: модуль 0.5; нерассверленная втулка (количество зубьев Z ≤ 50) или предварительно просверленное сквозное отверстие (количество зубьев Z ≥ 55).
- ZCL-1.0: модуль 1.0; нерассверленная втулка (количество зубьев Z = 10) или предварительно просверленное сквозное отверстие.
- ZCL-1.5: Модуль 1.5, предварительно просверленное сквозное отверстие
- ZCL-2.0: Модуль 2.0, предварительно просверленное сквозное отверстие
- ZCL-2.5: Модуль 2.5, предварительно просверленное сквозное отверстие
- ZCL-3.0: Модуль 3, предварительно просверленное сквозное отверстие
- ZCL-1.0-K: модуль 1.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-1.5-K: модуль 1.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.0-K: модуль 2.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.5-K: модуль 2.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-3.0-K: модуль 3.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
Для исполнений с предварительно просверленным сквозным отверстием, размер d, указанный в таблицах, означает минимальный диаметр отверстия, получаемого в результате механообработки.
Применительно к версиям -K механическая обработка шпоночного паза необязательно приводит к фазированию передачи.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Максимальный допуск для сквозного отверстия без резьбы: IT 9.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Сборка при помощи поперечного потайного винта.
- Различные нестандартные шестерни со ступицей со шпоночным пазом в соответствии с UNI 6604, допуск D10.
Инструкции по использованию
Монтаж
При зацеплении двух цилиндрических зубчатых колес необходимо учитывать положительный зазор. Для модулей 0,5 – 1,0 – 1,5 рекомендуется допуск (+0,03 +0,1). Для модулей 2,0 – 2,5 – 3,0 рекомендуется допуск (+0,08 +0,3).
