Серия ZCP
ZCP-0.7
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
Модуль 0.7
Исполнения серии ZCP
ZCP-0.5
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-0.7
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.25
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.5
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-2.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-3.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
Изображения
Схемы

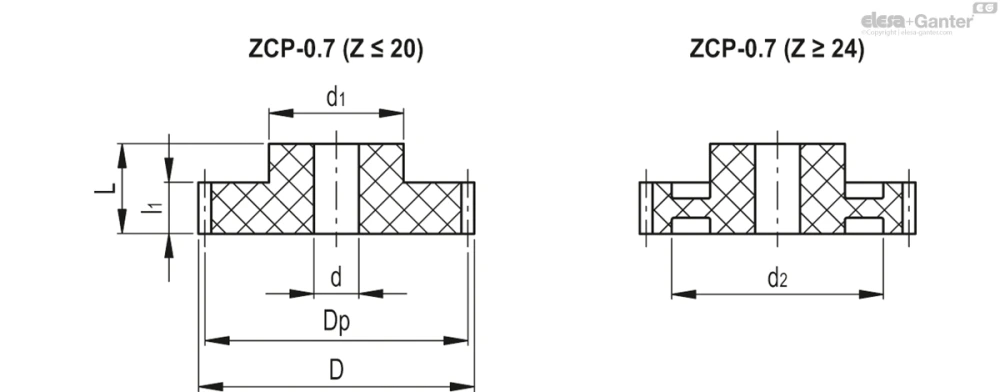

ZCP-0.7
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
L |
|
|
|
l1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 555212 | ZCP-0.7-12 | 0.7 | 12 | 8.4 | 9.8 | 15 | 3 | 6 | - | 6 | 8.1 | 1 | |
| 555214 | ZCP-0.7-14 | 0.7 | 14 | 9.8 | 11.2 | 15 | 3 | 6 | - | 6 | 9.4 | 1 | |
| 555216 | ZCP-0.7-16 | 0.7 | 16 | 11.2 | 12.6 | 15 | 4 | 9 | - | 6 | 10.8 | 2 | |
| 555218 | ZCP-0.7-18 | 0.7 | 18 | 12.6 | 14 | 15 | 4 | 9 | - | 6 | 12.2 | 2 | |
| 555220 | ZCP-0.7-20 | 0.7 | 20 | 14 | 15.4 | 15 | 4 | 9 | - | 6 | 13.6 | 2 | |
| 555224 | ZCP-0.7-24 | 0.7 | 24 | 16.8 | 18.2 | 15 | 4 | 9 | 13 | 6 | 16.3 | 3 | |
| 555225 | ZCP-0.7-25 | 0.7 | 25 | 17.5 | 18.9 | 15 | 6 | 9 | 13 | 6 | 17 | 3 | |
| 555228 | ZCP-0.7-28 | 0.7 | 28 | 19.6 | 21 | 15 | 6 | 9 | 13 | 6 | 19 | 3 | |
| 555230 | ZCP-0.7-30 | 0.7 | 30 | 21 | 22.4 | 15 | 6 | 12 | 16 | 6 | 20.3 | 4 | |
| 555232 | ZCP-0.7-32 | 0.7 | 32 | 22.4 | 23.8 | 15 | 6 | 12 | 16 | 6 | 21.7 | 4 | |
| 555236 | ZCP-0.7-36 | 0.7 | 36 | 25.2 | 26.6 | 15 | 6 | 15 | 21 | 6 | 24.4 | 6 | |
| 555240 | ZCP-0.7-40 | 0.7 | 40 | 28 | 29.4 | 15 | 6 | 15 | 21 | 6 | 28 | 7 | |
| 555248 | ZCP-0.7-48 | 0.7 | 48 | 33.6 | 35 | 15 | 8 | 18 | 24 | 6 | 33.6 | 8 | |
| 555250 | ZCP-0.7-50 | 0.7 | 50 | 35 | 36.4 | 15 | 8 | 18 | 28 | 6 | 35 | 9 | |
| 555256 | ZCP-0.7-56 | 0.7 | 56 | 39.2 | 40.6 | 15 | 8 | 18 | 30 | 6 | 39.2 | 9 | |
| 555260 | ZCP-0.7-60 | 0.7 | 60 | 42 | 43.4 | 15 | 8 | 18 | 30 | 6 | 42 | 11 | |
| 555268 | ZCP-0.7-68 | 0.7 | 68 | 47.6 | 49 | 15 | 8 | 18 | 37 | 6 | 47.6 | 11 | |
| 555270 | ZCP-0.7-70 | 0.7 | 70 | 49 | 50.4 | 15 | 8 | 18 | 37 | 6 | 49 | 12 | |
| 555280 | ZCP-0.7-80 | 0.7 | 80 | 56 | 57.4 | 15 | 10 | 21 | 47 | 6 | 56 | 16 | |
| 555290 | ZCP-0.7-90 | 0.7 | 90 | 63 | 64.4 | 15 | 10 | 21 | 57 | 6 | 63 | 17 | |
| 555300 | ZCP-0.7-100 | 0.7 | 100 | 70 | 71.4 | 15 | 10 | 21 | 57 | 6 | 70 | 23 | |
| 555320 | ZCP-0.7-120 | 0.7 | 120 | 84 | 85.4 | 15 | 10 | 21 | 77 | 6 | 84 | 26 |
Основные характеристики
Материал
Технополимер на основе полиацеталя (POM-C), белый цвет.
Стандартные исполнения
- Развернутое сквозное отверстие H10.
- ZCP-0.5: Модуль 0.5.
- ZCP-0.7: Модуль 0.7.
- ZCP-1.0: Модуль 1.0.
- ZCP-1.25: Модуль 1.25.
- ZCP-1.5: Модуль 1.5.
- ZCP-2.0: Модуль 2.0.
- ZCP-3.0: Модуль 3.0.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Превосходные скользящие свойства, сниженный коэффициент трения и высокая стойкость к износу и разрыву делают данное изделие пригодным к высоким скоростям вращения (более 1000 об/мин) даже при отсутствии смазки.
Технополимер на основе полиацеталя делает изделие пригодным для использования в пищевых отраслях, во влажных средах и гарантирует высокую стойкость к химическим веществам, включая растворители.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Втулка с резьбовым установочным винтом
- Втулка с отверстием и пазом в соответствии с UNI 6604
Инструкции по использованию
Монтаж
При соединении двух прямозубых передач необходимо учитывать положительный люфт.
Для модулей 0.5 – 0.7 – 1.0 – 1.25 – 1.5 рекомендуется допустимое отклонение (+0,03 +0,1). Для модулей 2.0 - 3.0 рекомендуется допустимое отклонение (+0,08 +0,3).
Развернутое отверстие H10 позволяет монтаж передачи на валу. В случае применения с низкими значениями крутящего момента отверстие и паз для муфты не являются необходимыми, поскольку достаточно винта с резьбой. Не рекомендуется увеличивать отверстие более чем на 2 мм по отношению к диаметру, представленному в таблицах, для предотвращения возникновения трещин в материале.
