Серия ZCL
ZCL-1.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Модуль 1.5
Исполнения серии ZCL
ZCL-0.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Изображения
Схемы

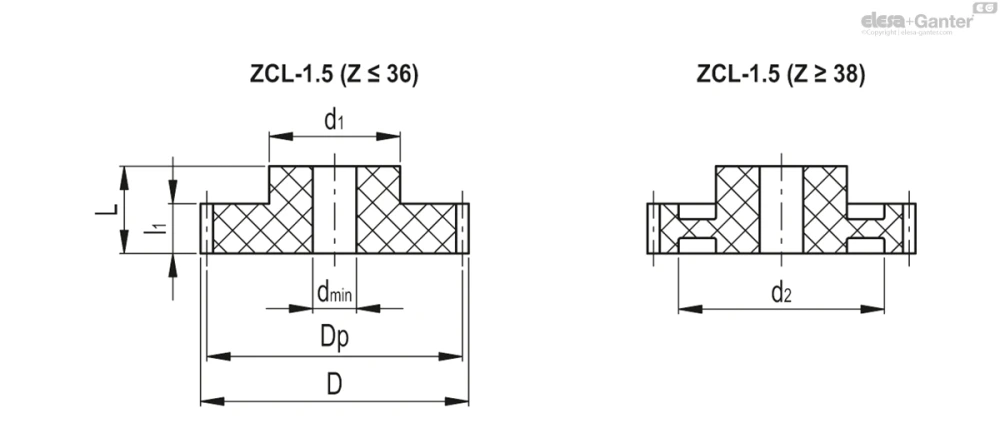

ZCL-1.5
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
L |
|
|
|
l1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 550301 | ZCL-1.5-12 | 1.5 | 12 | 18 | 21 | 30 | 5 | 14 | - | 17 | 8.2 | 8 | |
| 550305 | ZCL-1.5-14 | 1.5 | 14 | 21 | 24 | 30 | 5 | 16 | - | 17 | 9.6 | 10 | |
| 550307 | ZCL-1.5-15 | 1.5 | 15 | 22.5 | 25.5 | 30 | 5 | 18 | - | 17 | 10.3 | 13 | |
| 550309 | ZCL-1.5-16 | 1.5 | 16 | 24 | 27 | 30 | 5 | 18 | - | 17 | 10.9 | 14 | |
| 550313 | ZCL-1.5-18 | 1.5 | 18 | 27 | 30 | 30 | 6 | 20 | - | 17 | 12.3 | 18 | |
| 550317 | ZCL-1.5-20 | 1.5 | 20 | 30 | 33 | 30 | 8 | 25 | - | 17 | 13.7 | 23 | |
| 550319 | ZCL-1.5-21 | 1.5 | 21 | 31.5 | 34.5 | 30 | 8 | 25 | - | 17 | 14.4 | 24 | |
| 550321 | ZCL-1.5-22 | 1.5 | 22 | 33 | 36 | 30 | 8 | 28 | - | 17 | 15.0 | 28 | |
| 550325 | ZCL-1.5-24 | 1.5 | 24 | 36 | 39 | 30 | 8 | 28 | - | 17 | 16.4 | 32 | |
| 550327 | ZCL-1.5-25 | 1.5 | 25 | 37.5 | 40.5 | 30 | 8 | 30 | - | 17 | 17.1 | 34 | |
| 550329 | ZCL-1.5-26 | 1.5 | 26 | 39 | 42 | 30 | 8 | 30 | - | 17 | 17.8 | 35 | |
| 550333 | ZCL-1.5-28 | 1.5 | 28 | 42 | 45 | 30 | 8 | 30 | - | 17 | 19.1 | 41 | |
| 550337 | ZCL-1.5-30 | 1.5 | 30 | 45 | 48 | 30 | 12 | 35 | - | 17 | 20.5 | 50 | |
| 550341 | ZCL-1.5-32 | 1.5 | 32 | 48 | 51 | 30 | 12 | 35 | - | 17 | 21.9 | 49 | |
| 550343 | ZCL-1.5-33 | 1.5 | 33 | 49.5 | 52.5 | 30 | 12 | 35 | - | 17 | 22.6 | 55 | |
| 550345 | ZCL-1.5-34 | 1.5 | 34 | 51 | 54 | 30 | 12 | 35 | - | 17 | 23.2 | 54 | |
| 550347 | ZCL-1.5-35 | 1.5 | 35 | 52.5 | 55.5 | 30 | 12 | 35 | - | 17 | 23.9 | 61 | |
| 550349 | ZCL-1.5-36 | 1.5 | 36 | 54 | 57 | 30 | 12 | 35 | - | 17 | 24.6 | 48 | |
| 550353 | ZCL-1.5-38 | 1.5 | 38 | 57 | 60 | 30 | 16 | 35 | 42 | 17 | 26.0 | 53 | |
| 550355 | ZCL-1.5-39 | 1.5 | 39 | 58.5 | 61.5 | 30 | 16 | 35 | 42 | 17 | 26.7 | 61 | |
| 550357 | ZCL-1.5-40 | 1.5 | 40 | 60 | 63 | 30 | 16 | 40 | 48 | 17 | 27.4 | 63 | |
| 550359 | ZCL-1.5-42 | 1.5 | 42 | 63 | 66 | 30 | 16 | 45 | 53 | 17 | 28.7 | 72 | |
| 550363 | ZCL-1.5-44 | 1.5 | 44 | 66 | 69 | 30 | 16 | 45 | 53 | 17 | 30.1 | 84 | |
| 550365 | ZCL-1.5-45 | 1.5 | 45 | 67.5 | 70.5 | 30 | 16 | 45 | 53 | 17 | 30.8 | 85 | |
| 550367 | ZCL-1.5-46 | 1.5 | 46 | 69 | 72 | 30 | 16 | 45 | 53 | 17 | 31.5 | 86 | |
| 550371 | ZCL-1.5-48 | 1.5 | 48 | 75 | 75 | 30 | 16 | 45 | 53 | 17 | 32.8 | 99 | |
| 550373 | ZCL-1.5-50 | 1.5 | 50 | 75 | 78 | 30 | 16 | 45 | 53 | 17 | 34.2 | 112 | |
| 550375 | ZCL-1.5-51 | 1.5 | 51 | 76.5 | 79.5 | 30 | 20 | 50 | 63 | 17 | 34.9 | 110 | |
| 550377 | ZCL-1.5-52 | 1.5 | 52 | 78 | 81 | 30 | 20 | 50 | 63 | 17 | 35.6 | 113 | |
| 550381 | ZCL-1.5-54 | 1.5 | 54 | 81 | 84 | 30 | 20 | 50 | 63 | 17 | 36.9 | 122 | |
| 550383 | ZCL-1.5-55 | 1.5 | 55 | 82.5 | 85.5 | 30 | 20 | 50 | 63 | 17 | 37.6 | 126 | |
| 550385 | ZCL-1.5-60 | 1.5 | 60 | 90 | 93 | 30 | 20 | 55 | 73 | 17 | 41.0 | 147 | |
| 550389 | ZCL-1.5-65 | 1.5 | 65 | 97.5 | 100.5 | 30 | 20 | 60 | 81 | 17 | 44.4 | 175 | |
| 550391 | ZCL-1.5-70 | 1.5 | 70 | 105 | 108 | 30 | 20 | 60 | 93 | 17 | 47.9 | 167 | |
| 550393 | ZCL-1.5-75 | 1.5 | 75 | 112.5 | 115.5 | 30 | 20 | 60 | 93 | 17 | 51.3 | 155 | |
| 550395 | ZCL-1.5-80 | 1.5 | 80 | 120 | 123 | 30 | 20 | 60 | 109 | 17 | 54.7 | 208 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серый цвет.
Стандартные исполнения
- ZCL-0.5: модуль 0.5; нерассверленная втулка (количество зубьев Z ≤ 50) или предварительно просверленное сквозное отверстие (количество зубьев Z ≥ 55).
- ZCL-1.0: модуль 1.0; нерассверленная втулка (количество зубьев Z = 10) или предварительно просверленное сквозное отверстие.
- ZCL-1.5: Модуль 1.5, предварительно просверленное сквозное отверстие
- ZCL-2.0: Модуль 2.0, предварительно просверленное сквозное отверстие
- ZCL-2.5: Модуль 2.5, предварительно просверленное сквозное отверстие
- ZCL-3.0: Модуль 3, предварительно просверленное сквозное отверстие
- ZCL-1.0-K: модуль 1.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-1.5-K: модуль 1.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.0-K: модуль 2.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.5-K: модуль 2.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-3.0-K: модуль 3.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
Для исполнений с предварительно просверленным сквозным отверстием, размер d, указанный в таблицах, означает минимальный диаметр отверстия, получаемого в результате механообработки.
Применительно к версиям -K механическая обработка шпоночного паза необязательно приводит к фазированию передачи.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Максимальный допуск для сквозного отверстия без резьбы: IT 9.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Сборка при помощи поперечного потайного винта.
- Различные нестандартные шестерни со ступицей со шпоночным пазом в соответствии с UNI 6604, допуск D10.
Инструкции по использованию
Монтаж
При зацеплении двух цилиндрических зубчатых колес необходимо учитывать положительный зазор. Для модулей 0,5 – 1,0 – 1,5 рекомендуется допуск (+0,03 +0,1). Для модулей 2,0 – 2,5 – 3,0 рекомендуется допуск (+0,08 +0,3).
