Серия ZCL
ZCL-1.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Модуль 1.0
Исполнения серии ZCL
ZCL-0.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Изображения

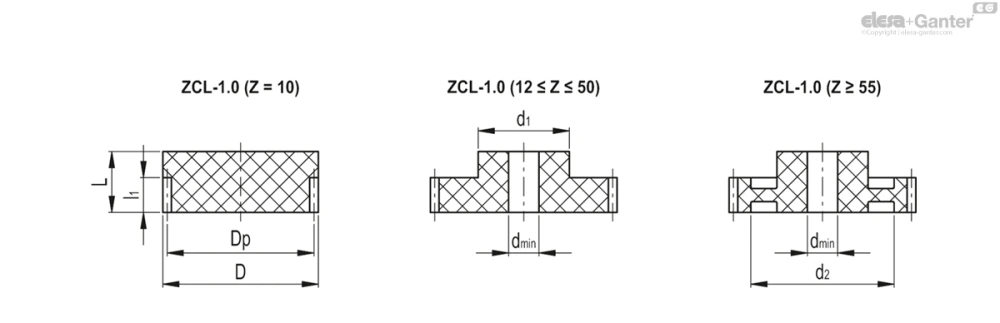

Схемы
ZCL-1.0
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
L |
|
|
|
l1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 550101 | ZCL-1.0-10 | 1.0 | 10 | 10 | 12 | 25 | - | - | - | 15 | 2.5 | 3 | |
| 550103 | ZCL-1.0-12 | 1.0 | 12 | 12 | 14 | 25 | 4 | 9 | - | 15 | 2.9 | 3 | |
| 550107 | ZCL-1.0-14 | 1.0 | 14 | 14 | 16 | 25 | 4 | 10 | - | 15 | 3.4 | 4 | |
| 550109 | ZCL-1.0-15 | 1.0 | 15 | 15 | 17 | 25 | 4 | 10 | - | 15 | 3.7 | 5 | |
| 550111 | ZCL-1.0-16 | 1.0 | 16 | 16 | 18 | 25 | 5 | 13 | - | 15 | 3.9 | 5 | |
| 550115 | ZCL-1.0-18 | 1.0 | 18 | 18 | 20 | 25 | 5 | 14 | - | 15 | 4.4 | 7 | |
| 550119 | ZCL-1.0-20 | 1.0 | 20 | 20 | 22 | 25 | 5 | 16 | - | 15 | 4.9 | 9 | |
| 550121 | ZCL-1.0-21 | 1.0 | 21 | 21 | 23 | 25 | 5 | 16 | - | 15 | 5.2 | 9 | |
| 550123 | ZCL-1.0-22 | 1.0 | 22 | 22 | 24 | 25 | 5 | 18 | - | 15 | 5.4 | 11 | |
| 550127 | ZCL-1.0-24 | 1.0 | 24 | 24 | 26 | 25 | 6 | 20 | - | 15 | 5.9 | 13 | |
| 550129 | ZCL-1.0-25 | 1.0 | 25 | 25 | 27 | 25 | 6 | 20 | - | 15 | 6.1 | 14 | |
| 550131 | ZCL-1.0-26 | 1.0 | 26 | 26 | 28 | 25 | 6 | 22 | - | 15 | 6.4 | 13 | |
| 550133 | ZCL-1.0-27 | 1.0 | 27 | 27 | 29 | 25 | 6 | 22 | - | 15 | 6.6 | 15 | |
| 550135 | ZCL-1.0-28 | 1.0 | 28 | 28 | 30 | 25 | 6 | 22 | - | 15 | 6.9 | 16 | |
| 550139 | ZCL-1.0-30 | 1.0 | 30 | 30 | 32 | 25 | 6 | 25 | - | 15 | 7.4 | 20 | |
| 550143 | ZCL-1.0-32 | 1.0 | 32 | 32 | 34 | 25 | 6 | 25 | - | 15 | 7.9 | 21 | |
| 550145 | ZCL-1.0-33 | 1.0 | 33 | 33 | 35 | 25 | 6 | 25 | - | 15 | 8.1 | 20 | |
| 550147 | ZCL-1.0-34 | 1.0 | 34 | 34 | 36 | 25 | 8 | 30 | - | 15 | 8.4 | 26 | |
| 550149 | ZCL-1.0-35 | 1.0 | 35 | 35 | 37 | 25 | 8 | 30 | - | 15 | 8.6 | 24 | |
| 550151 | ZCL-1.0-36 | 1.0 | 36 | 36 | 38 | 25 | 8 | 30 | - | 15 | 8.8 | 28 | |
| 550155 | ZCL-1.0-38 | 1.0 | 38 | 38 | 40 | 25 | 8 | 30 | - | 15 | 9.3 | 31 | |
| 550157 | ZCL-1.0-39 | 1.0 | 39 | 39 | 41 | 25 | 8 | 30 | - | 15 | 9.6 | 28 | |
| 550159 | ZCL-1.0-40 | 1.0 | 40 | 40 | 42 | 25 | 8 | 30 | - | 15 | 9.8 | 33 | |
| 550163 | ZCL-1.0-42 | 1.0 | 42 | 42 | 44 | 25 | 10 | 35 | - | 15 | 10.3 | 35 | |
| 550167 | ZCL-1.0-44 | 1.0 | 44 | 44 | 46 | 25 | 10 | 35 | - | 15 | 10.8 | 36 | |
| 550169 | ZCL-1.0-45 | 1.0 | 45 | 45 | 47 | 25 | 10 | 35 | - | 15 | 11.1 | 43 | |
| 550173 | ZCL-1.0-48 | 1.0 | 48 | 48 | 50 | 25 | 10 | 35 | - | 15 | 11.8 | 42 | |
| 550177 | ZCL-1.0-50 | 1.0 | 50 | 50 | 52 | 25 | 10 | 35 | - | 15 | 12.3 | 50 | |
| 550183 | ZCL-1.0-55 | 1.0 | 55 | 55 | 57 | 25 | 14 | 35 | 44 | 15 | 13.5 | 45 | |
| 550187 | ZCL-1.0-58 | 1.0 | 58 | 58 | 60 | 25 | 14 | 35 | 44 | 15 | 14.3 | 49 | |
| 550189 | ZCL-1.0-60 | 1.0 | 60 | 60 | 62 | 25 | 14 | 40 | 51 | 15 | 14.7 | 57 | |
| 550195 | ZCL-1.0-65 | 1.0 | 65 | 65 | 67 | 25 | 20 | 40 | 51 | 15 | 16.0 | 62 | |
| 550197 | ZCL-1.0-70 | 1.0 | 70 | 70 | 72 | 25 | 20 | 40 | 61 | 15 | 17.2 | 71 | |
| 550201 | ZCL-1.0-72 | 1.0 | 72 | 72 | 74 | 25 | 20 | 40 | 61 | 15 | 17.7 | 78 | |
| 550205 | ZCL-1.0-74 | 1.0 | 74 | 74 | 76 | 25 | 20 | 40 | 61 | 15 | 18.2 | 72 | |
| 550207 | ZCL-1.0-75 | 1.0 | 75 | 75 | 77 | 25 | 20 | 50 | 66 | 15 | 18.4 | 74 | |
| 550209 | ZCL-1.0-77 | 1.0 | 77 | 77 | 79 | 25 | 20 | 50 | 66 | 15 | 18.9 | 90 | |
| 550211 | ZCL-1.0-80 | 1.0 | 80 | 80 | 82 | 25 | 20 | 50 | 66 | 15 | 19.7 | 97 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серый цвет.
Стандартные исполнения
- ZCL-0.5: модуль 0.5; нерассверленная втулка (количество зубьев Z ≤ 50) или предварительно просверленное сквозное отверстие (количество зубьев Z ≥ 55).
- ZCL-1.0: модуль 1.0; нерассверленная втулка (количество зубьев Z = 10) или предварительно просверленное сквозное отверстие.
- ZCL-1.5: Модуль 1.5, предварительно просверленное сквозное отверстие
- ZCL-2.0: Модуль 2.0, предварительно просверленное сквозное отверстие
- ZCL-2.5: Модуль 2.5, предварительно просверленное сквозное отверстие
- ZCL-3.0: Модуль 3, предварительно просверленное сквозное отверстие
- ZCL-1.0-K: модуль 1.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-1.5-K: модуль 1.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.0-K: модуль 2.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.5-K: модуль 2.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-3.0-K: модуль 3.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
Для исполнений с предварительно просверленным сквозным отверстием, размер d, указанный в таблицах, означает минимальный диаметр отверстия, получаемого в результате механообработки.
Применительно к версиям -K механическая обработка шпоночного паза необязательно приводит к фазированию передачи.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Максимальный допуск для сквозного отверстия без резьбы: IT 9.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Сборка при помощи поперечного потайного винта.
- Различные нестандартные шестерни со ступицей со шпоночным пазом в соответствии с UNI 6604, допуск D10.
Инструкции по использованию
Монтаж
При зацеплении двух цилиндрических зубчатых колес необходимо учитывать положительный зазор. Для модулей 0,5 – 1,0 – 1,5 рекомендуется допуск (+0,03 +0,1). Для модулей 2,0 – 2,5 – 3,0 рекомендуется допуск (+0,08 +0,3).
