Серия ZCL
ZCL-1.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Модуль 1.0, просверленная ступица со шпоночным пазом
Исполнения серии ZCL
ZCL-0.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Изображения
Схемы

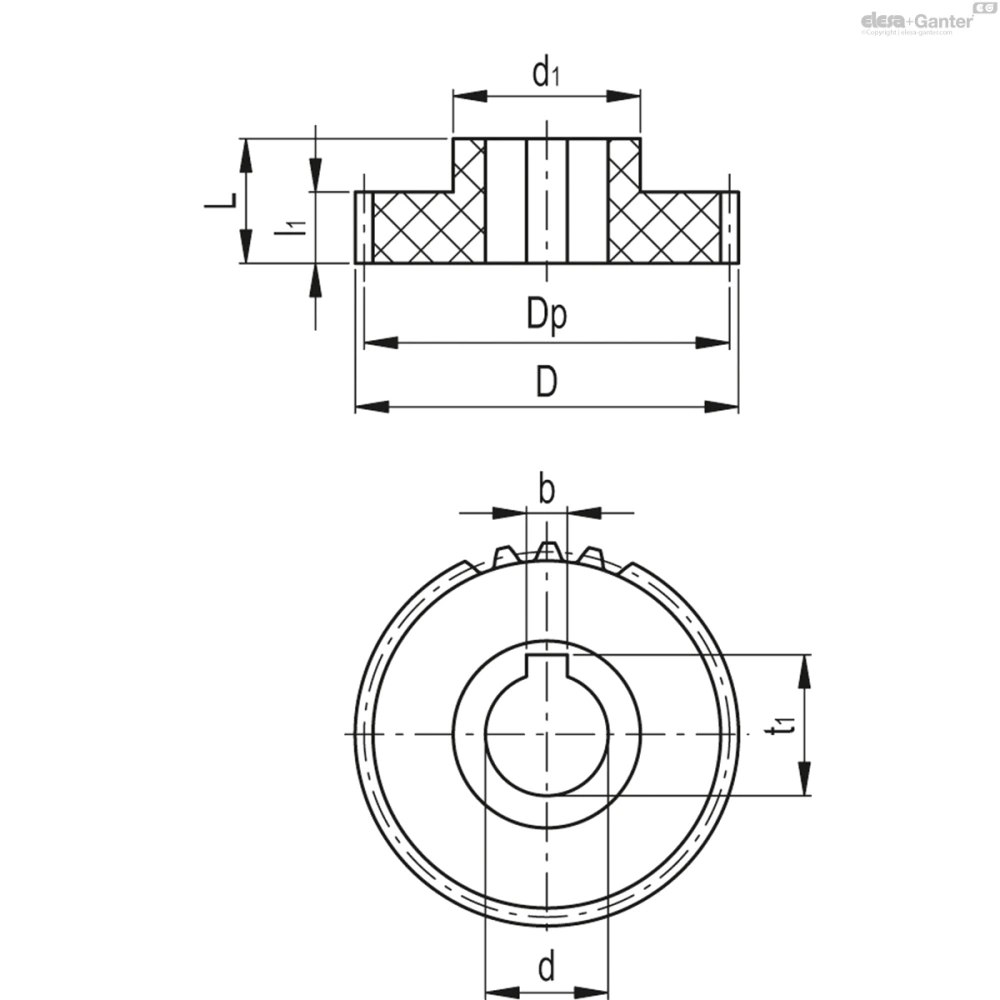

ZCL-1.0-K
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
L |
|
|
|
|
l1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 550119-K | ZCL-1.0-20-A8-K | 1.0 | 20 | 20 | 22 | 25 | 8 | 2 | 9 +0.1 | 16 | 15 | 4.9 | 9 | |
| 550123-K | ZCL-1.0-22-A10-K | 1.0 | 22 | 22 | 24 | 25 | 10 | 3 | 11.4 +0.1 | 18 | 15 | 5.4 | 9 | |
| 550127-K | ZCL-1.0-24-A10-K | 1.0 | 24 | 24 | 26 | 25 | 10 | 3 | 11.4 +0.1 | 20 | 15 | 5.9 | 11 | |
| 550129-K | ZCL-1.0-25-A10-K | 1.0 | 25 | 25 | 27 | 25 | 10 | 3 | 11.4 +0.1 | 20 | 15 | 6.1 | 12 | |
| 550139-K | ZCL-1.0-30-A12-K | 1.0 | 30 | 30 | 32 | 25 | 12 | 4 | 13.8 +0.1 | 25 | 15 | 7.4 | 17 | |
| 550143-K | ZCL-1.0-32-A12-K | 1.0 | 32 | 32 | 34 | 25 | 12 | 4 | 13.8 +0.1 | 25 | 15 | 7.9 | 18 | |
| 550147-K | ZCL-1.0-34-A12-K | 1.0 | 34 | 34 | 36 | 25 | 12 | 4 | 13.8 +0.1 | 30 | 15 | 8.4 | 23 | |
| 550149-K | ZCL-1.0-35-A12-K | 1.0 | 35 | 35 | 37 | 25 | 12 | 4 | 13.8 +0.1 | 30 | 15 | 8.6 | 25 | |
| 550159-K | ZCL-1.0-40-A12-K | 1.0 | 40 | 40 | 42 | 25 | 12 | 4 | 13.8 +0.1 | 30 | 15 | 9.8 | 30 | |
| 550169-K | ZCL-1.0-45-A15-K | 1.0 | 45 | 45 | 47 | 25 | 15 | 5 | 17.3 +0.1 | 35 | 15 | 11.1 | 37 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серый цвет.
Стандартные исполнения
- ZCL-0.5: модуль 0.5; нерассверленная втулка (количество зубьев Z ≤ 50) или предварительно просверленное сквозное отверстие (количество зубьев Z ≥ 55).
- ZCL-1.0: модуль 1.0; нерассверленная втулка (количество зубьев Z = 10) или предварительно просверленное сквозное отверстие.
- ZCL-1.5: Модуль 1.5, предварительно просверленное сквозное отверстие
- ZCL-2.0: Модуль 2.0, предварительно просверленное сквозное отверстие
- ZCL-2.5: Модуль 2.5, предварительно просверленное сквозное отверстие
- ZCL-3.0: Модуль 3, предварительно просверленное сквозное отверстие
- ZCL-1.0-K: модуль 1.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-1.5-K: модуль 1.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.0-K: модуль 2.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.5-K: модуль 2.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-3.0-K: модуль 3.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
Для исполнений с предварительно просверленным сквозным отверстием, размер d, указанный в таблицах, означает минимальный диаметр отверстия, получаемого в результате механообработки.
Применительно к версиям -K механическая обработка шпоночного паза необязательно приводит к фазированию передачи.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Максимальный допуск для сквозного отверстия без резьбы: IT 9.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Сборка при помощи поперечного потайного винта.
- Различные нестандартные шестерни со ступицей со шпоночным пазом в соответствии с UNI 6604, допуск D10.
Инструкции по использованию
Монтаж
При зацеплении двух цилиндрических зубчатых колес необходимо учитывать положительный зазор. Для модулей 0,5 – 1,0 – 1,5 рекомендуется допуск (+0,03 +0,1). Для модулей 2,0 – 2,5 – 3,0 рекомендуется допуск (+0,08 +0,3).
