Серия ZCL
ZCL-3.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Модуль 3.0
Исполнения серии ZCL
ZCL-0.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Изображения
Схемы

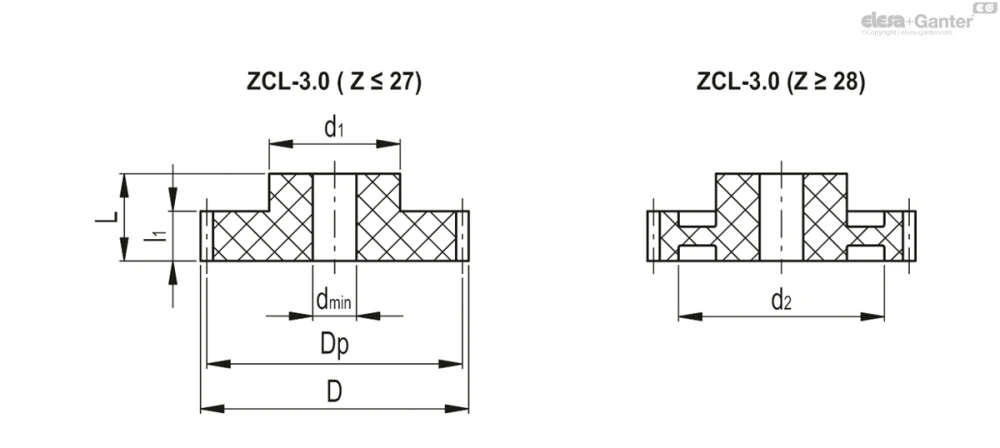

ZCL-3.0
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
L |
|
|
|
l1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 550801 | ZCL-3.0-12 | 3.0 | 12 | 36 | 42 | 45 | 12 | 25 | - | 30 | 62.7 | 45 | |
| 550805 | ZCL-3.0-14 | 3.0 | 14 | 42 | 48 | 45 | 12 | 30 | - | 30 | 73.2 | 62 | |
| 550807 | ZCL-3.0-15 | 3.0 | 15 | 45 | 51 | 45 | 12 | 30 | - | 30 | 78.4 | 72 | |
| 550809 | ZCL-3.0-16 | 3.0 | 16 | 48 | 54 | 45 | 12 | 35 | - | 30 | 83.7 | 85 | |
| 550813 | ZCL-3.0-18 | 3.0 | 18 | 54 | 60 | 45 | 12 | 40 | - | 30 | 94.1 | 108 | |
| 550817 | ZCL-3.0-20 | 3.0 | 20 | 60 | 66 | 45 | 12 | 45 | - | 30 | 104.6 | 135 | |
| 550821 | ZCL-3.0-22 | 3.0 | 22 | 66 | 72 | 45 | 16 | 45 | - | 30 | 115.0 | 156 | |
| 550823 | ZCL-3.0-23 | 3.0 | 23 | 69 | 75 | 45 | 16 | 45 | - | 30 | 120.3 | 167 | |
| 550825 | ZCL-3.0-24 | 3.0 | 24 | 72 | 78 | 45 | 16 | 45 | - | 30 | 125.5 | 180 | |
| 550827 | ZCL-3.0-25 | 3.0 | 25 | 75 | 81 | 45 | 16 | 45 | - | 30 | 130.7 | 195 | |
| 550829 | ZCL-3.0-26 | 3.0 | 26 | 78 | 84 | 45 | 16 | 45 | - | 30 | 135.9 | 208 | |
| 550831 | ZCL-3.0-27 | 3.0 | 27 | 81 | 87 | 45 | 16 | 45 | - | 30 | 141.2 | 224 | |
| 550833 | ZCL-3.0-28 | 3.0 | 28 | 84 | 90 | 45 | 16 | 50 | 65 | 30 | 146.4 | 207 | |
| 550835 | ZCL-3.0-29 | 3.0 | 29 | 87 | 93 | 45 | 16 | 50 | 65 | 30 | 151.6 | 220 | |
| 550837 | ZCL-3.0-30 | 3.0 | 30 | 90 | 96 | 45 | 16 | 50 | 65 | 30 | 156.9 | 236 | |
| 550841 | ZCL-3.0-32 | 3.0 | 32 | 96 | 102 | 45 | 16 | 50 | 73 | 30 | 167.3 | 243 | |
| 550845 | ZCL-3.0-35 | 3.0 | 35 | 105 | 111 | 45 | 20 | 60 | 80 | 30 | 183.0 | 336 | |
| 550855 | ZCL-3.0-40 | 3.0 | 40 | 120 | 126 | 45 | 20 | 60 | 85 | 30 | 209.1 | 416 | |
| 550865 | ZCL-3.0-45 | 3.0 | 45 | 135 | 141 | 45 | 20 | 60 | 101 | 30 | 235.3 | 434 | |
| 550875 | ZCL-3.0-50 | 3.0 | 50 | 150 | 156 | 45 | 20 | 60 | 127 | 30 | 261.4 | 438 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серый цвет.
Стандартные исполнения
- ZCL-0.5: модуль 0.5; нерассверленная втулка (количество зубьев Z ≤ 50) или предварительно просверленное сквозное отверстие (количество зубьев Z ≥ 55).
- ZCL-1.0: модуль 1.0; нерассверленная втулка (количество зубьев Z = 10) или предварительно просверленное сквозное отверстие.
- ZCL-1.5: Модуль 1.5, предварительно просверленное сквозное отверстие
- ZCL-2.0: Модуль 2.0, предварительно просверленное сквозное отверстие
- ZCL-2.5: Модуль 2.5, предварительно просверленное сквозное отверстие
- ZCL-3.0: Модуль 3, предварительно просверленное сквозное отверстие
- ZCL-1.0-K: модуль 1.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-1.5-K: модуль 1.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.0-K: модуль 2.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.5-K: модуль 2.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-3.0-K: модуль 3.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
Для исполнений с предварительно просверленным сквозным отверстием, размер d, указанный в таблицах, означает минимальный диаметр отверстия, получаемого в результате механообработки.
Применительно к версиям -K механическая обработка шпоночного паза необязательно приводит к фазированию передачи.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Максимальный допуск для сквозного отверстия без резьбы: IT 9.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Сборка при помощи поперечного потайного винта.
- Различные нестандартные шестерни со ступицей со шпоночным пазом в соответствии с UNI 6604, допуск D10.
Инструкции по использованию
Монтаж
При зацеплении двух цилиндрических зубчатых колес необходимо учитывать положительный зазор. Для модулей 0,5 – 1,0 – 1,5 рекомендуется допуск (+0,03 +0,1). Для модулей 2,0 – 2,5 – 3,0 рекомендуется допуск (+0,08 +0,3).
