Серия ZCL-VD
ZCL-1.5-VD
Цилиндрические зубчатые передачи
Технополимер, визуально определяемый, угол зубчатого зацепления 20°
Модуль 1,5
Исполнения серии ZCL-VD
ZCL-1.0-VD
Цилиндрические зубчатые передачи
Технополимер, визуально определяемый, угол зубчатого зацепления 20°
ZCL-1.5-VD
Цилиндрические зубчатые передачи
Технополимер, визуально определяемый, угол зубчатого зацепления 20°
ZCL-2.0-VD
Цилиндрические зубчатые передачи
Технополимер, визуально определяемый, угол зубчатого зацепления 20°
Изображения

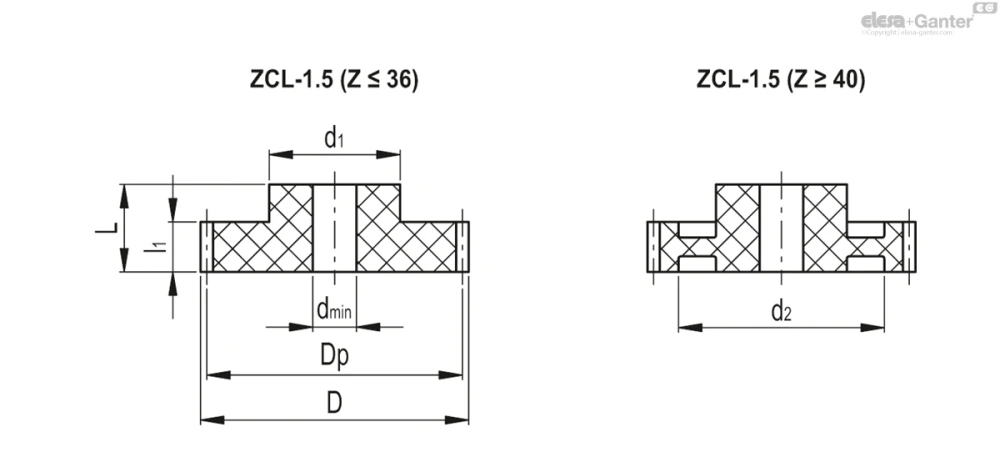

Схемы
ZCL-1.5-VD
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
L |
|
|
|
l1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 553301 | ZCL-1.5-12-VD | 1.5 | 12 | 18 | 21 | 30 | 5 | 14 | - | 17 | 6.3 | 8 | |
| 553307 | ZCL-1.5-15-VD | 1.5 | 15 | 22.5 | 25.5 | 30 | 5 | 18 | - | 17 | 7.9 | 14 | |
| 553313 | ZCL-1.5-18-VD | 1.5 | 18 | 27 | 30 | 30 | 6 | 20 | - | 17 | 9.5 | 18 | |
| 553317 | ZCL-1.5-20-VD | 1.5 | 20 | 30 | 33 | 30 | 8 | 25 | - | 17 | 10.5 | 23 | |
| 553325 | ZCL-1.5-24-VD | 1.5 | 24 | 36 | 39 | 30 | 8 | 28 | - | 17 | 12.7 | 32 | |
| 553337 | ZCL-1.5-30-VD | 1.5 | 30 | 45 | 48 | 30 | 12 | 35 | - | 17 | 15.8 | 49 | |
| 553349 | ZCL-1.5-36-VD | 1.5 | 36 | 54 | 57 | 30 | 12 | 35 | - | 17 | 19 | 64 | |
| 553357 | ZCL-1.5-40-VD | 1.5 | 40 | 60 | 63 | 30 | 16 | 40 | 48 | 17 | 21.1 | 70 | |
| 553371 | ZCL-1.5-48-VD | 1.5 | 48 | 72 | 75 | 30 | 16 | 45 | 53 | 17 | 25.3 | 108 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.
Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).
Стандартные исполнения
- ZCL-1.0-VD: Модуль 1.0, предварительно просверленное сквозное отверстие
- ZCL-1.5-VD: Модуль 1.5, предварительно просверленное сквозное отверстие
- ZCL-2.0-VD: Модуль 2.0, предварительно просверленное сквозное отверстие
Размер d, указанный в таблицах, означает минимальный диаметр отверстия, получаемого в результате механообработки.
Общая информация
Особенности
Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.
Специально разработан для применения в пищевой и фармацевтической индустрии.
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Максимальный допуск для сквозного отверстия без резьбы: IT 9.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Шестерни различных размеров.
- Сборка при помощи поперечного потайного винта.
- Ступица с отверстием и шпоночным пазом в соответствии с UNI 6604, допуск D10.
Инструкции по использованию
Монтаж
При соединении двух прямозубых передач необходимо учитывать положительный люфт. Для модулей 1.0 - 1.5 рекомендуется допуск (+0,03 +0,1). Для модуля 2.0 рекомендуется допуск (+0,08 +0,3).
