Серия ZCP
ZCP-0.5
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
Модуль 0.5
Исполнения серии ZCP
ZCP-0.5
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-0.7
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.25
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.5
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-2.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-3.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
Изображения

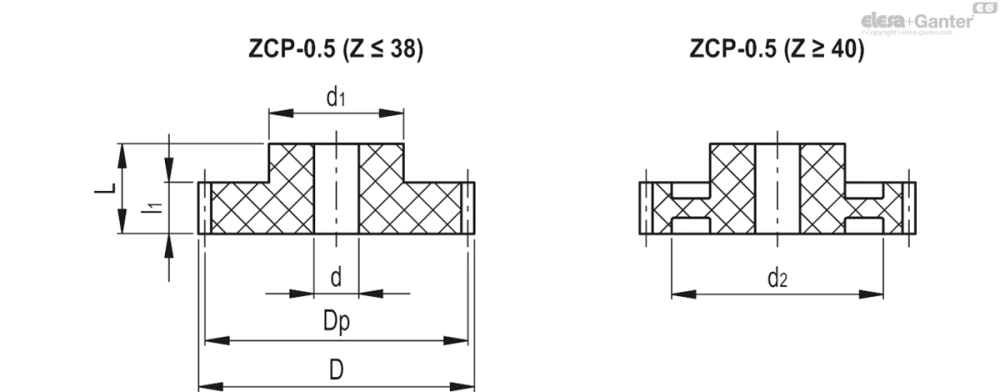

Схемы
ZCP-0.5
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M | Число зубьев Z | Dp* | D |
|
|
|
|
l1 | Макс. крутящий момент [Нcм] |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 555012 | ZCP-0.5-12 | 0.5 | 12 | 6 | 7 | 7 | 2 | 4 | - | 3 | 2 | 1 | |
| 555013 | ZCP-0.5-13 | 0.5 | 13 | 6.5 | 7.5 | 7 | 2 | 4 | - | 3 | 2.2 | 1 | |
| 555014 | ZCP-0.5-14 | 0.5 | 14 | 7 | 8 | 7 | 2 | 5 | - | 3 | 2.4 | 1 | |
| 555015 | ZCP-0.5-15 | 0.5 | 15 | 7.5 | 8.5 | 10 | 3 | 5.8 | - | 3 | 2.5 | 1 | |
| 555016 | ZCP-0.5-16 | 0.5 | 16 | 8 | 9 | 10 | 3 | 5.8 | - | 3 | 2.7 | 1 | |
| 555017 | ZCP-0.5-17 | 0.5 | 17 | 8.5 | 9.5 | 10 | 3 | 5.8 | - | 3 | 2.9 | 1 | |
| 555018 | ZCP-0.5-18 | 0.5 | 18 | 9 | 10 | 10 | 4 | 7.4 | - | 3 | 3.1 | 1 | |
| 555019 | ZCP-0.5-19 | 0.5 | 19 | 9.5 | 10.5 | 10 | 4 | 7.4 | - | 3 | 3.2 | 1 | |
| 555020 | ZCP-0.5-20 | 0.5 | 20 | 10 | 11 | 10 | 4 | 7.4 | - | 3 | 3.4 | 1 | |
| 555021 | ZCP-0.5-21 | 0.5 | 21 | 10.5 | 11.5 | 10 | 4 | 8 | - | 3 | 3.5 | 1 | |
| 555022 | ZCP-0.5-22 | 0.5 | 22 | 11 | 12 | 10 | 4 | 9 | - | 3 | 3.8 | 1 | |
| 555023 | ZCP-0.5-23 | 0.5 | 23 | 11.5 | 12.5 | 10 | 4 | 9 | - | 3 | 3.9 | 1 | |
| 555024 | ZCP-0.5-24 | 0.5 | 24 | 12 | 13 | 10 | 4 | 9 | - | 3 | 4.1 | 1 | |
| 555025 | ZCP-0.5-25 | 0.5 | 25 | 12.5 | 13.5 | 10 | 4 | 9 | - | 3 | 4.3 | 1 | |
| 555026 | ZCP-0.5-26 | 0.5 | 26 | 13 | 14 | 10 | 4 | 9 | - | 3 | 4.5 | 1 | |
| 555027 | ZCP-0.5-27 | 0.5 | 27 | 13.5 | 14.5 | 10 | 4 | 9 | - | 3 | 4.6 | 2 | |
| 555028 | ZCP-0.5-28 | 0.5 | 28 | 14 | 15 | 10 | 4 | 9 | - | 3 | 4.8 | 2 | |
| 555030 | ZCP-0.5-30 | 0.5 | 30 | 15 | 16 | 10 | 4 | 12 | - | 3 | 5.2 | 2 | |
| 555032 | ZCP-0.5-32 | 0.5 | 32 | 16 | 17 | 10 | 4 | 12 | - | 3 | 5.5 | 2 | |
| 555035 | ZCP-0.5-35 | 0.5 | 35 | 17.5 | 18.5 | 10 | 4 | 12 | - | 3 | 6 | 2 | |
| 555036 | ZCP-0.5-36 | 0.5 | 36 | 18 | 19 | 10 | 4 | 12 | - | 3 | 6.2 | 2 | |
| 555038 | ZCP-0.5-38 | 0.5 | 38 | 19 | 20 | 10 | 4 | 12 | - | 3 | 6.6 | 3 | |
| 555040 | ZCP-0.5-40 | 0.5 | 40 | 20 | 21 | 10 | 4 | 12 | 16.5 | 3 | 6.9 | 3 | |
| 555042 | ZCP-0.5-42 | 0.5 | 42 | 21 | 22 | 10 | 4 | 12 | 16.5 | 3 | 7.3 | 3 | |
| 555045 | ZCP-0.5-45 | 0.5 | 45 | 22.5 | 23.5 | 10 | 4 | 12 | 16.5 | 3 | 7.7 | 3 | |
| 555048 | ZCP-0.5-48 | 0.5 | 48 | 24 | 25 | 10 | 6 | 15 | 20 | 3 | 8.3 | 4 | |
| 555050 | ZCP-0.5-50 | 0.5 | 50 | 25 | 26 | 10 | 6 | 15 | 20 | 3 | 8.6 | 4 | |
| 555052 | ZCP-0.5-52 | 0.5 | 52 | 26 | 27 | 10 | 6 | 15 | 20 | 3 | 9 | 4 | |
| 555054 | ZCP-0.5-54 | 0.5 | 54 | 27 | 28 | 10 | 6 | 15 | 20 | 3 | 9.3 | 4 | |
| 555055 | ZCP-0.5-55 | 0.5 | 55 | 27.5 | 28.5 | 10 | 6 | 15 | 23 | 3 | 9.5 | 4 | |
| 555056 | ZCP-0.5-56 | 0.5 | 56 | 28 | 29 | 10 | 6 | 15 | 23 | 3 | 9.7 | 4 | |
| 555060 | ZCP-0.5-60 | 0.5 | 60 | 30 | 31 | 10 | 6 | 15 | 23 | 3 | 10.4 | 4 | |
| 555064 | ZCP-0.5-64 | 0.5 | 64 | 32 | 33 | 10 | 6 | 15 | 23 | 3 | 11.1 | 5 | |
| 555065 | ZCP-0.5-65 | 0.5 | 65 | 32.5 | 33.5 | 10 | 6 | 15 | 23 | 3 | 11.2 | 5 | |
| 555070 | ZCP-0.5-70 | 0.5 | 70 | 35 | 36 | 10 | 6 | 15 | 30 | 3 | 12.1 | 5 | |
| 555072 | ZCP-0.5-72 | 0.5 | 72 | 36 | 37 | 10 | 6 | 15 | 30 | 3 | 12.5 | 5 | |
| 555075 | ZCP-0.5-75 | 0.5 | 75 | 37.5 | 38.5 | 10 | 6 | 15 | 33 | 3 | 13 | 6 | |
| 555080 | ZCP-0.5-80 | 0.5 | 80 | 40 | 41 | 10 | 6 | 15 | 33 | 3 | 13.7 | 6 | |
| 555090 | ZCP-0.5-90 | 0.5 | 90 | 45 | 46 | 10 | 6 | 15 | 39 | 3 | 15.6 | 7 | |
| 555096 | ZCP-0.5-96 | 0.5 | 96 | 48 | 49 | 10 | 6 | 15 | 42 | 3 | 16.5 | 8 | |
| 555100 | ZCP-0.5-100 | 0.5 | 100 | 50 | 51 | 10 | 6 | 15 | 44 | 3 | 17.3 | 8 | |
| 555120 | ZCP-0.5-120 | 0.5 | 120 | 60 | 61 | 10 | 6 | 15 | 54 | 3 | 20.8 | 11 |
Основные характеристики
Материал
Технополимер на основе полиацеталя (POM-C), белый цвет.
Стандартные исполнения
- Развернутое сквозное отверстие H10.
- ZCP-0.5: Модуль 0.5.
- ZCP-0.7: Модуль 0.7.
- ZCP-1.0: Модуль 1.0.
- ZCP-1.25: Модуль 1.25.
- ZCP-1.5: Модуль 1.5.
- ZCP-2.0: Модуль 2.0.
- ZCP-3.0: Модуль 3.0.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Превосходные скользящие свойства, сниженный коэффициент трения и высокая стойкость к износу и разрыву делают данное изделие пригодным к высоким скоростям вращения (более 1000 об/мин) даже при отсутствии смазки.
Технополимер на основе полиацеталя делает изделие пригодным для использования в пищевых отраслях, во влажных средах и гарантирует высокую стойкость к химическим веществам, включая растворители.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Втулка с резьбовым установочным винтом
- Втулка с отверстием и пазом в соответствии с UNI 6604
Инструкции по использованию
Монтаж
При соединении двух прямозубых передач необходимо учитывать положительный люфт.
Для модулей 0.5 – 0.7 – 1.0 – 1.25 – 1.5 рекомендуется допустимое отклонение (+0,03 +0,1). Для модулей 2.0 - 3.0 рекомендуется допустимое отклонение (+0,08 +0,3).
Развернутое отверстие H10 позволяет монтаж передачи на валу. В случае применения с низкими значениями крутящего момента отверстие и паз для муфты не являются необходимыми, поскольку достаточно винта с резьбой. Не рекомендуется увеличивать отверстие более чем на 2 мм по отношению к диаметру, представленному в таблицах, для предотвращения возникновения трещин в материале.
