Серия ZCL-VD
ZCL-1.0-VD
Цилиндрические зубчатые передачи
Технополимер, визуально определяемый, угол зубчатого зацепления 20°
Модуль 1,0
Исполнения серии ZCL-VD
ZCL-1.0-VD
Цилиндрические зубчатые передачи
Технополимер, визуально определяемый, угол зубчатого зацепления 20°
ZCL-1.5-VD
Цилиндрические зубчатые передачи
Технополимер, визуально определяемый, угол зубчатого зацепления 20°
ZCL-2.0-VD
Цилиндрические зубчатые передачи
Технополимер, визуально определяемый, угол зубчатого зацепления 20°
Изображения
Схемы

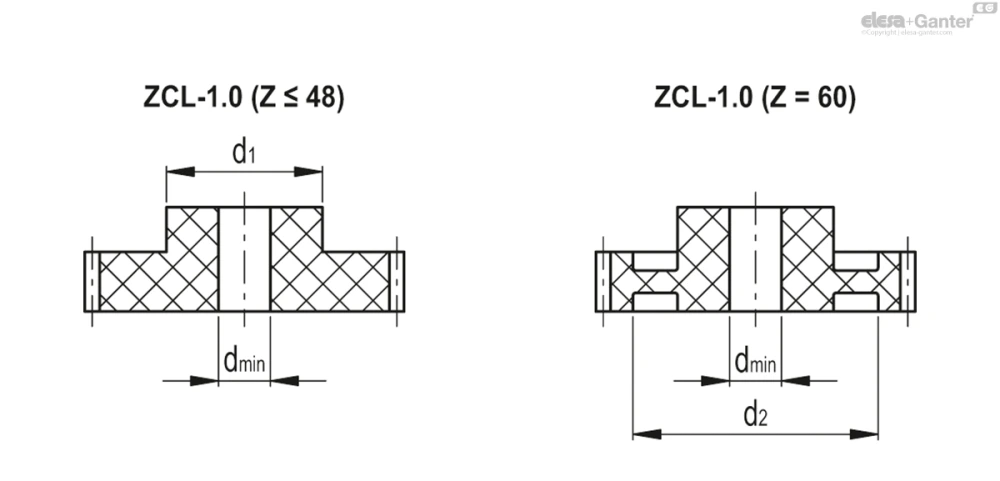

ZCL-1.0-VD
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
L |
|
|
|
l1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 553103 | ZCL-1.0-12-VD | 1.0 | 12 | 12 | 14 | 25 | 4 | 9 | - | 15 | 2.6 | 3 | |
| 553109 | ZCL-1.0-15-VD | 1.0 | 15 | 15 | 17 | 25 | 4 | 10 | - | 15 | 3.2 | 5 | |
| 553111 | ZCL-1.0-16-VD | 1.0 | 16 | 16 | 18 | 25 | 5 | 13 | - | 15 | 3.4 | 6 | |
| 553119 | ZCL-1.0-20-VD | 1.0 | 20 | 20 | 22 | 25 | 5 | 16 | - | 15 | 4.3 | 9 | |
| 553127 | ZCL-1.0-24-VD | 1.0 | 24 | 24 | 26 | 25 | 6 | 20 | - | 15 | 5.1 | 13 | |
| 553139 | ZCL-1.0-30-VD | 1.0 | 30 | 30 | 32 | 25 | 6 | 25 | - | 15 | 6.4 | 20 | |
| 553143 | ZCL-1.0-32-VD | 1.0 | 32 | 32 | 34 | 25 | 6 | 25 | - | 15 | 6.8 | 22 | |
| 553151 | ZCL-1.0-36-VD | 1.0 | 36 | 36 | 38 | 25 | 8 | 30 | - | 15 | 7.7 | 28 | |
| 553159 | ZCL-1.0-40-VD | 1.0 | 40 | 40 | 42 | 25 | 8 | 30 | - | 15 | 8.5 | 32 | |
| 553169 | ZCL-1.0-45-VD | 1.0 | 45 | 45 | 47 | 25 | 10 | 35 | - | 15 | 9.6 | 42 | |
| 553173 | ZCL-1.0-48-VD | 1.0 | 48 | 48 | 50 | 25 | 10 | 35 | - | 15 | 10.3 | 46 | |
| 553189 | ZCL-1.0-60-VD | 1.0 | 60 | 60 | 62 | 25 | 14 | 40 | 51 | 15 | 12.8 | 57 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.
Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).
Стандартные исполнения
- ZCL-1.0-VD: Модуль 1.0, предварительно просверленное сквозное отверстие
- ZCL-1.5-VD: Модуль 1.5, предварительно просверленное сквозное отверстие
- ZCL-2.0-VD: Модуль 2.0, предварительно просверленное сквозное отверстие
Размер d, указанный в таблицах, означает минимальный диаметр отверстия, получаемого в результате механообработки.
Общая информация
Особенности
Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.
Специально разработан для применения в пищевой и фармацевтической индустрии.
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Максимальный допуск для сквозного отверстия без резьбы: IT 9.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Шестерни различных размеров.
- Сборка при помощи поперечного потайного винта.
- Ступица с отверстием и шпоночным пазом в соответствии с UNI 6604, допуск D10.
Инструкции по использованию
Монтаж
При соединении двух прямозубых передач необходимо учитывать положительный люфт. Для модулей 1.0 - 1.5 рекомендуется допуск (+0,03 +0,1). Для модуля 2.0 рекомендуется допуск (+0,08 +0,3).
