Серия ZCL
ZCL-0.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Модуль 0.5
Исполнения серии ZCL
ZCL-0.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-1.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-2.5-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
ZCL-3.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Изображения

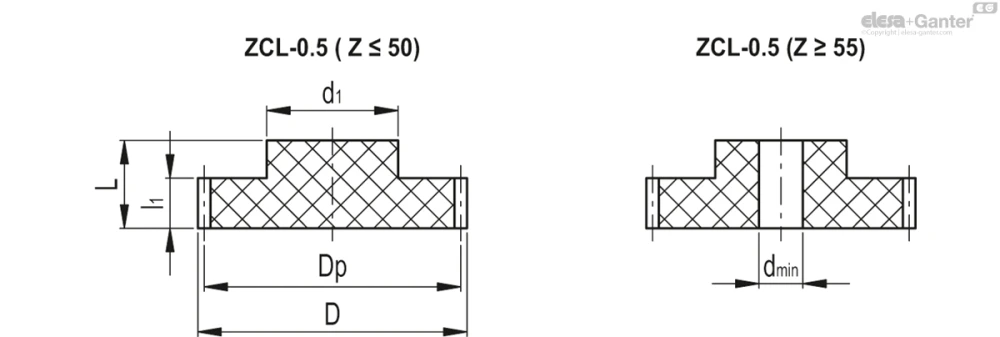

Схемы
ZCL-0.5
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
L |
|
|
l1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 550011 | ZCL-0.5-24 | 0.5 | 24 | 12 | 13 | 16 | - | 10 | 8 | 0.8 | 3 | |
| 550013 | ZCL-0.5-25 | 0.5 | 25 | 12.5 | 13.5 | 16 | - | 10 | 8 | 0.8 | 2 | |
| 550015 | ZCL-0.5-30 | 0.5 | 30 | 15 | 16 | 16 | - | 10 | 8 | 1.0 | 3 | |
| 550017 | ZCL-0.5-32 | 0.5 | 32 | 16 | 17 | 16 | - | 10 | 8 | 1.0 | 3 | |
| 550019 | ZCL-0.5-36 | 0.5 | 36 | 18 | 19 | 16 | - | 10 | 8 | 1.2 | 4 | |
| 550021 | ZCL-0.5-40 | 0.5 | 40 | 20 | 21 | 16 | - | 10 | 8 | 1.3 | 5 | |
| 550023 | ZCL-0.5-45 | 0.5 | 45 | 22.5 | 23.5 | 16 | - | 10 | 8 | 1.5 | 6 | |
| 550025 | ZCL-0.5-48 | 0.5 | 48 | 24 | 25 | 16 | - | 10 | 8 | 1.6 | 6 | |
| 550027 | ZCL-0.5-50 | 0.5 | 50 | 25 | 26 | 16 | - | 10 | 8 | 1.6 | 7 | |
| 550029 | ZCL-0.5-55 | 0.5 | 55 | 27.5 | 28.5 | 16 | 4 | 20 | 8 | 1.8 | 10 | |
| 550031 | ZCL-0.5-60 | 0.5 | 60 | 30 | 31 | 16 | 4 | 20 | 8 | 2.0 | 11 | |
| 550033 | ZCL-0.5-70 | 0.5 | 70 | 35 | 36 | 16 | 4 | 20 | 8 | 2.3 | 13 | |
| 550035 | ZCL-0.5-80 | 0.5 | 80 | 40 | 41 | 16 | 4 | 20 | 8 | 2.6 | 17 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серый цвет.
Стандартные исполнения
- ZCL-0.5: модуль 0.5; нерассверленная втулка (количество зубьев Z ≤ 50) или предварительно просверленное сквозное отверстие (количество зубьев Z ≥ 55).
- ZCL-1.0: модуль 1.0; нерассверленная втулка (количество зубьев Z = 10) или предварительно просверленное сквозное отверстие.
- ZCL-1.5: Модуль 1.5, предварительно просверленное сквозное отверстие
- ZCL-2.0: Модуль 2.0, предварительно просверленное сквозное отверстие
- ZCL-2.5: Модуль 2.5, предварительно просверленное сквозное отверстие
- ZCL-3.0: Модуль 3, предварительно просверленное сквозное отверстие
- ZCL-1.0-K: модуль 1.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-1.5-K: модуль 1.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.0-K: модуль 2.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.5-K: модуль 2.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-3.0-K: модуль 3.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
Для исполнений с предварительно просверленным сквозным отверстием, размер d, указанный в таблицах, означает минимальный диаметр отверстия, получаемого в результате механообработки.
Применительно к версиям -K механическая обработка шпоночного паза необязательно приводит к фазированию передачи.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Максимальный допуск для сквозного отверстия без резьбы: IT 9.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Сборка при помощи поперечного потайного винта.
- Различные нестандартные шестерни со ступицей со шпоночным пазом в соответствии с UNI 6604, допуск D10.
Инструкции по использованию
Монтаж
При зацеплении двух цилиндрических зубчатых колес необходимо учитывать положительный зазор. Для модулей 0,5 – 1,0 – 1,5 рекомендуется допуск (+0,03 +0,1). Для модулей 2,0 – 2,5 – 3,0 рекомендуется допуск (+0,08 +0,3).
