Серия ZCP
ZCP-3.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
Модуль 3.0
Исполнения серии ZCP
ZCP-0.5
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-0.7
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.25
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.5
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-2.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-3.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
Изображения
Схемы

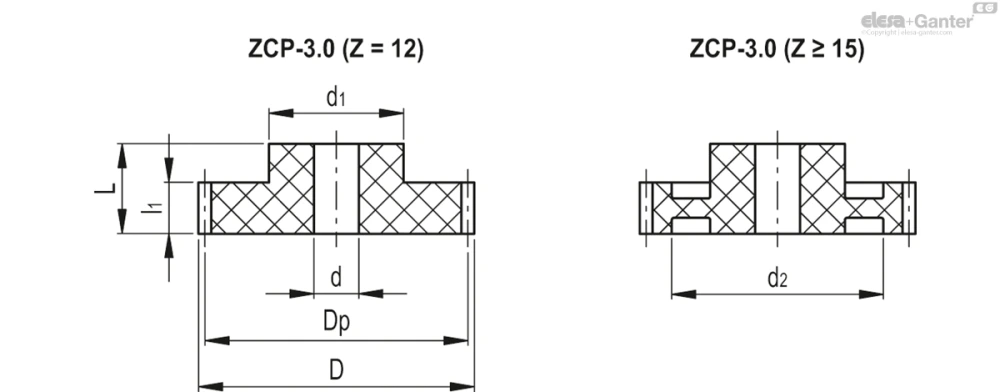

ZCP-3.0
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
L |
|
|
|
l1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 556212 | ZCP-3.0-12 | 3.0 | 12 | 36 | 42 | 34 | 12 | 24 | - | 19 | 474.6 | 31 | |
| 556215 | ZCP-3.0-15 | 3.0 | 15 | 45 | 51 | 34 | 12 | 24 | 30 | 19 | 593.3 | 42 | |
| 556220 | ZCP-3.0-20 | 3.0 | 20 | 60 | 66 | 34 | 12 | 24 | 38 | 19 | 791 | 68 | |
| 556225 | ZCP-3.0-25 | 3.0 | 25 | 75 | 81 | 34 | 14 | 28 | 58 | 19 | 989 | 97 | |
| 556230 | ZCP-3.0-30 | 3.0 | 30 | 90 | 96 | 34 | 14 | 28 | 68 | 19 | 1186.7 | 128 | |
| 556235 | ZCP-3.0-35 | 3.0 | 35 | 105 | 111 | 34 | 16 | 32 | 79 | 19 | 1384.4 | 168 | |
| 556240 | ZCP-3.0-40 | 3.0 | 40 | 120 | 126 | 34 | 16 | 32 | 94 | 19 | 1582.2 | 204 | |
| 556250 | ZCP-3.0-50 | 3.0 | 50 | 150 | 156 | 34 | 20 | 40 | 132 | 19 | 1977.7 | 271 | |
| 556260 | ZCP-3.0-60 | 3.0 | 60 | 180 | 186 | 34 | 20 | 40 | 163 | 19 | 2373.3 | 300 | |
| 556270 | ZCP-3.0-70 | 3.0 | 70 | 210 | 216 | 34 | 20 | 40 | 193 | 19 | 2768.8 | 380 | |
| 556275 | ZCP-3.0-75 | 3.0 | 75 | 225 | 231 | 34 | 20 | 40 | 208 | 19 | 2966.6 | 424 |
Основные характеристики
Материал
Технополимер на основе полиацеталя (POM-C), белый цвет.
Стандартные исполнения
- Развернутое сквозное отверстие H10.
- ZCP-0.5: Модуль 0.5.
- ZCP-0.7: Модуль 0.7.
- ZCP-1.0: Модуль 1.0.
- ZCP-1.25: Модуль 1.25.
- ZCP-1.5: Модуль 1.5.
- ZCP-2.0: Модуль 2.0.
- ZCP-3.0: Модуль 3.0.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Превосходные скользящие свойства, сниженный коэффициент трения и высокая стойкость к износу и разрыву делают данное изделие пригодным к высоким скоростям вращения (более 1000 об/мин) даже при отсутствии смазки.
Технополимер на основе полиацеталя делает изделие пригодным для использования в пищевых отраслях, во влажных средах и гарантирует высокую стойкость к химическим веществам, включая растворители.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Втулка с резьбовым установочным винтом
- Втулка с отверстием и пазом в соответствии с UNI 6604
Инструкции по использованию
Монтаж
При соединении двух прямозубых передач необходимо учитывать положительный люфт.
Для модулей 0.5 – 0.7 – 1.0 – 1.25 – 1.5 рекомендуется допустимое отклонение (+0,03 +0,1). Для модулей 2.0 - 3.0 рекомендуется допустимое отклонение (+0,08 +0,3).
Развернутое отверстие H10 позволяет монтаж передачи на валу. В случае применения с низкими значениями крутящего момента отверстие и паз для муфты не являются необходимыми, поскольку достаточно винта с резьбой. Не рекомендуется увеличивать отверстие более чем на 2 мм по отношению к диаметру, представленному в таблицах, для предотвращения возникновения трещин в материале.
Вопрос о продукции
Спросите о серии ZCP-3.0 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
