Серия ZCP
ZCP-2.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
Модуль 2.0
Исполнения серии ZCP
ZCP-0.5
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-0.7
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.25
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.5
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-2.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-3.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
Изображения

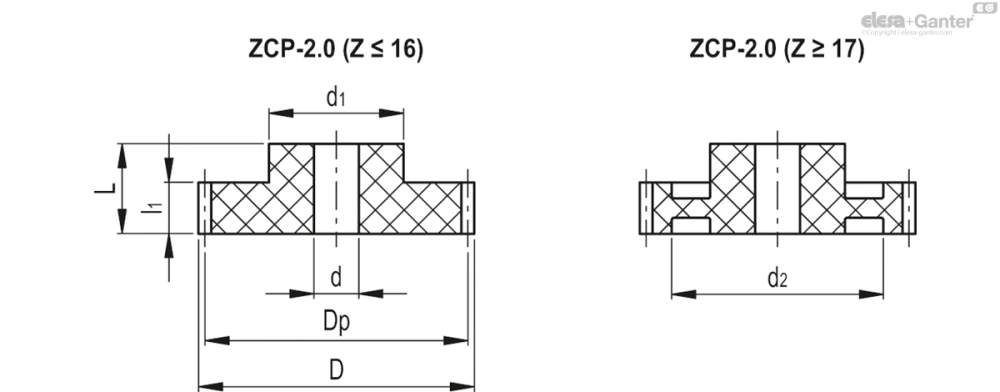

Схемы
ZCP-2.0
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 556012 | ZCP-2.0-12 | 2.0 | 12 | 24 | 28 | 27 | 8 | 18 | - | 15 | 166.5 | 12 | |
| 556013 | ZCP-2.0-13 | 2.0 | 13 | 26 | 30 | 27 | 8 | 18 | - | 15 | 180.4 | 14 | |
| 556014 | ZCP-2.0-14 | 2.0 | 14 | 28 | 32 | 27 | 8 | 18 | - | 15 | 194.2 | 16 | |
| 556015 | ZCP-2.0-15 | 2.0 | 15 | 30 | 34 | 27 | 8 | 18 | - | 15 | 208.1 | 18 | |
| 556016 | ZCP-2.0-16 | 2.0 | 16 | 32 | 36 | 27 | 8 | 18 | - | 15 | 222 | 20 | |
| 556017 | ZCP-2.0-17 | 2.0 | 17 | 34 | 38 | 27 | 8 | 18 | 23 | 15 | 236 | 20 | |
| 556018 | ZCP-2.0-18 | 2.0 | 18 | 36 | 40 | 27 | 8 | 18 | 23 | 15 | 249.8 | 22 | |
| 556019 | ZCP-2.0-19 | 2.0 | 19 | 38 | 42 | 27 | 8 | 18 | 23 | 15 | 263.7 | 24 | |
| 556020 | ZCP-2.0-20 | 2.0 | 20 | 40 | 44 | 27 | 10 | 20 | 26 | 15 | 277.6 | 26 | |
| 556021 | ZCP-2.0-21 | 2.0 | 21 | 42 | 46 | 27 | 10 | 20 | 26 | 15 | 291.4 | 29 | |
| 556022 | ZCP-2.0-22 | 2.0 | 22 | 44 | 48 | 27 | 10 | 20 | 26 | 15 | 305.3 | 32 | |
| 556023 | ZCP-2.0-23 | 2.0 | 23 | 46 | 50 | 27 | 10 | 24 | 35 | 15 | 319.2 | 33 | |
| 556024 | ZCP-2.0-24 | 2.0 | 24 | 48 | 52 | 27 | 10 | 24 | 35 | 15 | 333.1 | 37 | |
| 556025 | ZCP-2.0-25 | 2.0 | 25 | 50 | 54 | 27 | 10 | 24 | 35 | 15 | 347 | 40 | |
| 556026 | ZCP-2.0-26 | 2.0 | 26 | 52 | 56 | 27 | 10 | 24 | 38 | 15 | 360.7 | 41 | |
| 556027 | ZCP-2.0-27 | 2.0 | 27 | 54 | 58 | 27 | 10 | 24 | 38 | 15 | 374.6 | 44 | |
| 556028 | ZCP-2.0-28 | 2.0 | 28 | 56 | 60 | 27 | 10 | 24 | 38 | 15 | 388.5 | 48 | |
| 556030 | ZCP-2.0-30 | 2.0 | 30 | 60 | 64 | 27 | 10 | 24 | 44 | 15 | 416.3 | 51 | |
| 556032 | ZCP-2.0-32 | 2.0 | 32 | 64 | 68 | 27 | 10 | 24 | 44 | 15 | 444 | 59 | |
| 556035 | ZCP-2.0-35 | 2.0 | 35 | 70 | 74 | 27 | 12 | 26 | 54 | 15 | 485.7 | 64 | |
| 556036 | ZCP-2.0-36 | 2.0 | 36 | 72 | 76 | 27 | 12 | 26 | 54 | 15 | 499.6 | 69 | |
| 556038 | ZCP-2.0-38 | 2.0 | 38 | 76 | 80 | 27 | 12 | 26 | 61 | 15 | 527.3 | 70 | |
| 556040 | ZCP-2.0-40 | 2.0 | 40 | 80 | 84 | 27 | 12 | 26 | 61 | 15 | 555.1 | 81 | |
| 556042 | ZCP-2.0-42 | 2.0 | 42 | 84 | 88 | 27 | 12 | 26 | 61 | 15 | 583 | 91 | |
| 556045 | ZCP-2.0-45 | 2.0 | 45 | 90 | 94 | 27 | 14 | 30 | 70 | 15 | 624.5 | 100 | |
| 556048 | ZCP-2.0-48 | 2.0 | 48 | 96 | 100 | 27 | 14 | 30 | 76 | 15 | 666.2 | 110 | |
| 556050 | ZCP-2.0-50 | 2.0 | 50 | 100 | 104 | 27 | 14 | 30 | 80 | 15 | 694 | 117 | |
| 556055 | ZCP-2.0-55 | 2.0 | 55 | 110 | 114 | 27 | 14 | 30 | 90 | 15 | 763.2 | 134 | |
| 556060 | ZCP-2.0-60 | 2.0 | 60 | 120 | 124 | 27 | 14 | 30 | 100 | 15 | 832.7 | 154 | |
| 556070 | ZCP-2.0-70 | 2.0 | 70 | 140 | 144 | 27 | 14 | 30 | 120 | 15 | 971.5 | 196 | |
| 556075 | ZCP-2.0-75 | 2.0 | 75 | 150 | 154 | 34 | 20 | 40 | 132 | 19 | 1318.5 | 272 | |
| 556080 | ZCP-2.0-80 | 2.0 | 80 | 160 | 164 | 34 | 20 | 40 | 139 | 19 | 1406.3 | 271 | |
| 556085 | ZCP-2.0-85 | 2.0 | 85 | 170 | 174 | 34 | 20 | 40 | 150 | 19 | 1494.2 | 291 | |
| 556090 | ZCP-2.0-90 | 2.0 | 90 | 180 | 184 | 34 | 20 | 40 | 163 | 19 | 1582.2 | 301 | |
| 556095 | ZCP-2.0-95 | 2.0 | 95 | 190 | 194 | 34 | 20 | 40 | 163 | 19 | 1670.1 | 379 | |
| 556100 | ZCP-2.0-100 | 2.0 | 100 | 200 | 204 | 34 | 20 | 40 | 180 | 19 | 1758 | 371 | |
| 556110 | ZCP-2.0-110 | 2.0 | 110 | 220 | 224 | 34 | 20 | 40 | 193 | 19 | 1933.8 | 472 |
Основные характеристики
Материал
Технополимер на основе полиацеталя (POM-C), белый цвет.
Стандартные исполнения
- Развернутое сквозное отверстие H10.
- ZCP-0.5: Модуль 0.5.
- ZCP-0.7: Модуль 0.7.
- ZCP-1.0: Модуль 1.0.
- ZCP-1.25: Модуль 1.25.
- ZCP-1.5: Модуль 1.5.
- ZCP-2.0: Модуль 2.0.
- ZCP-3.0: Модуль 3.0.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Превосходные скользящие свойства, сниженный коэффициент трения и высокая стойкость к износу и разрыву делают данное изделие пригодным к высоким скоростям вращения (более 1000 об/мин) даже при отсутствии смазки.
Технополимер на основе полиацеталя делает изделие пригодным для использования в пищевых отраслях, во влажных средах и гарантирует высокую стойкость к химическим веществам, включая растворители.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Втулка с резьбовым установочным винтом
- Втулка с отверстием и пазом в соответствии с UNI 6604
Инструкции по использованию
Монтаж
При соединении двух прямозубых передач необходимо учитывать положительный люфт.
Для модулей 0.5 – 0.7 – 1.0 – 1.25 – 1.5 рекомендуется допустимое отклонение (+0,03 +0,1). Для модулей 2.0 - 3.0 рекомендуется допустимое отклонение (+0,08 +0,3).
Развернутое отверстие H10 позволяет монтаж передачи на валу. В случае применения с низкими значениями крутящего момента отверстие и паз для муфты не являются необходимыми, поскольку достаточно винта с резьбой. Не рекомендуется увеличивать отверстие более чем на 2 мм по отношению к диаметру, представленному в таблицах, для предотвращения возникновения трещин в материале.
