Серия ZCP
ZCP-1.25
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
Модуль 1.25
Исполнения серии ZCP
ZCP-0.5
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-0.7
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.25
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.5
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-2.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-3.0
Цилиндрические зубчатые передачи
Технополимер на основе полиацеталя, угол зацепления 20°.
Изображения

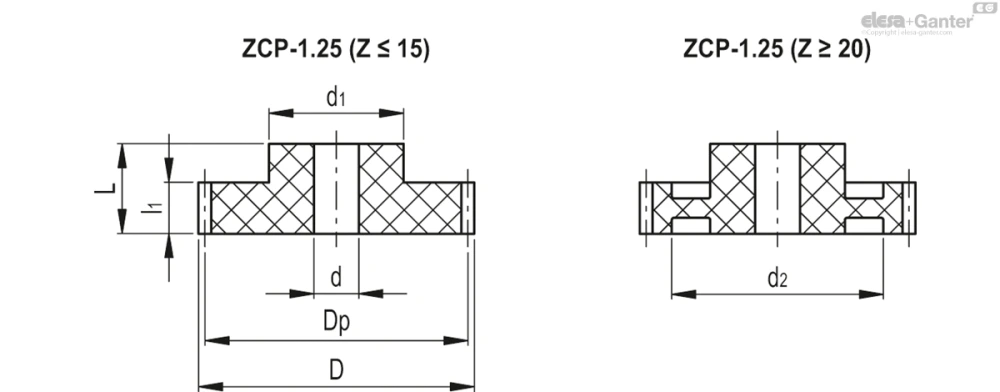

Схемы
ZCP-1.25
Таблица моделей — Цилиндрические зубчатые передачи
| Артикул | Описание | Модуль M |
|
|
|
L |
|
|
|
l1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 555612 | ZCP-1.25-12 | 1.25 | 12 | 15 | 17.5 | 19 | 5 | 10 | - | 10 | 43.3 | 3 | |
| 555615 | ZCP-1.25-15 | 1.25 | 15 | 18.75 | 21.25 | 19 | 5 | 10 | - | 10 | 54.1 | 5 | |
| 555620 | ZCP-1.25-20 | 1.25 | 20 | 25 | 27.5 | 19 | 5 | 12 | 16 | 10 | 72.2 | 8 | |
| 555625 | ZCP-1.25-25 | 1.25 | 25 | 31.25 | 33.75 | 19 | 6 | 15 | 21 | 10 | 90.3 | 12 | |
| 555630 | ZCP-1.25-30 | 1.25 | 30 | 37.5 | 40 | 19 | 8 | 18 | 29 | 10 | 108.4 | 15 | |
| 555635 | ZCP-1.25-35 | 1.25 | 35 | 43.75 | 46.25 | 19 | 8 | 18 | 29 | 10 | 126.5 | 21 | |
| 555640 | ZCP-1.25-40 | 1.25 | 40 | 50 | 52.5 | 19 | 8 | 18 | 40 | 10 | 144.5 | 23 | |
| 555650 | ZCP-1.25-50 | 1.25 | 50 | 62.5 | 65 | 19 | 8 | 21 | 46 | 10 | 180.6 | 38 | |
| 555660 | ZCP-1.25-60 | 1.25 | 60 | 75 | 77.5 | 19 | 10 | 21 | 66 | 10 | 216.8 | 45 | |
| 555670 | ZCP-1.25-70 | 1.25 | 70 | 87.5 | 90 | 19 | 10 | 21 | 76 | 10 | 253 | 61 | |
| 555680 | ZCP-1.25-80 | 1.25 | 80 | 100 | 102.5 | 19 | 12 | 24 | 86 | 10 | 289.1 | 80 | |
| 555700 | ZCP-1.25-100 | 1.25 | 100 | 125 | 127.5 | 19 | 12 | 24 | 108 | 10 | 361.4 | 121 |
Основные характеристики
Материал
Технополимер на основе полиацеталя (POM-C), белый цвет.
Стандартные исполнения
- Развернутое сквозное отверстие H10.
- ZCP-0.5: Модуль 0.5.
- ZCP-0.7: Модуль 0.7.
- ZCP-1.0: Модуль 1.0.
- ZCP-1.25: Модуль 1.25.
- ZCP-1.5: Модуль 1.5.
- ZCP-2.0: Модуль 2.0.
- ZCP-3.0: Модуль 3.0.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Превосходные скользящие свойства, сниженный коэффициент трения и высокая стойкость к износу и разрыву делают данное изделие пригодным к высоким скоростям вращения (более 1000 об/мин) даже при отсутствии смазки.
Технополимер на основе полиацеталя делает изделие пригодным для использования в пищевых отраслях, во влажных средах и гарантирует высокую стойкость к химическим веществам, включая растворители.
Технические данные
См.: Элементы передачи.
Другие исполнения
Специальные исполнения доступны по запросу
- Втулка с резьбовым установочным винтом
- Втулка с отверстием и пазом в соответствии с UNI 6604
Инструкции по использованию
Монтаж
При соединении двух прямозубых передач необходимо учитывать положительный люфт.
Для модулей 0.5 – 0.7 – 1.0 – 1.25 – 1.5 рекомендуется допустимое отклонение (+0,03 +0,1). Для модулей 2.0 - 3.0 рекомендуется допустимое отклонение (+0,08 +0,3).
Развернутое отверстие H10 позволяет монтаж передачи на валу. В случае применения с низкими значениями крутящего момента отверстие и паз для муфты не являются необходимыми, поскольку достаточно винта с резьбой. Не рекомендуется увеличивать отверстие более чем на 2 мм по отношению к диаметру, представленному в таблицах, для предотвращения возникновения трещин в материале.
