Серия ZCP

ZCP-1.5

Цилиндрические зубчатые передачи

Технополимер на основе полиацеталя, угол зацепления 20°.

Модуль 1.5

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиацеталя Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии ZCP

ZCP-0.5

ZCP-0.5

Цилиндрические зубчатые передачи

Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-0.7

ZCP-0.7

Цилиндрические зубчатые передачи

Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.0

ZCP-1.0

Цилиндрические зубчатые передачи

Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.25

ZCP-1.25

Цилиндрические зубчатые передачи

Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-1.5

ZCP-1.5

Цилиндрические зубчатые передачи

Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-2.0

ZCP-2.0

Цилиндрические зубчатые передачи

Технополимер на основе полиацеталя, угол зацепления 20°.
ZCP-3.0

ZCP-3.0

Цилиндрические зубчатые передачи

Технополимер на основе полиацеталя, угол зацепления 20°.

Изображения

ZCP-1.5 — Цилиндрические зубчатые передачи

Схемы

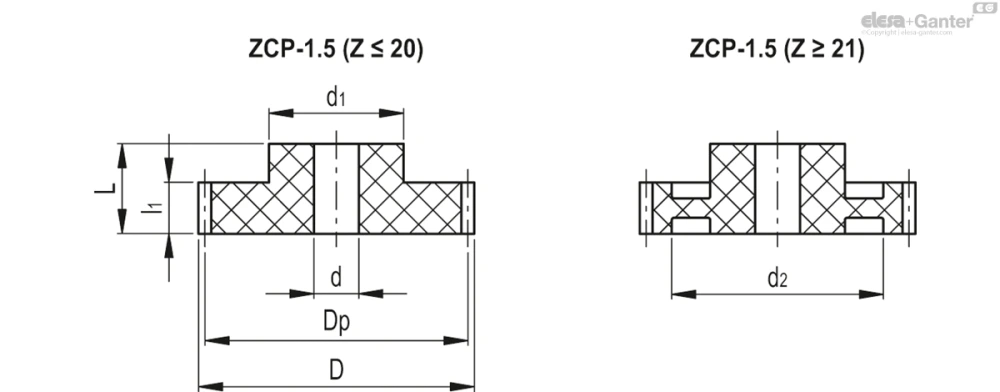

Схема ZCP-1.5

ZCP-1.5

Таблица моделей — Цилиндрические зубчатые передачи

Артикул Описание Модуль M Число зубьев Z Dp* D
Макс. крутящий момент [Нcм]
В корзину
555812 ZCP-1.5-12 1.5 12 18 21 23 6 12 - 12 75 5
555813 ZCP-1.5-13 1.5 13 19.5 22.5 23 6 14 - 12 81.1 7
555814 ZCP-1.5-14 1.5 14 21 24 23 6 14 - 12 87.4 8
555815 ZCP-1.5-15 1.5 15 22.5 25.5 23 6 14 - 12 93.7 9
555816 ZCP-1.5-16 1.5 16 24 27 23 6 14 - 12 100 9
555817 ZCP-1.5-17 1.5 17 25.5 28.5 23 6 14 - 12 106.2 10
555818 ZCP-1.5-18 1.5 18 27 30 23 8 17 - 12 112.3 12
555819 ZCP-1.5-19 1.5 19 28.5 31.5 23 8 17 - 12 118.7 13
555820 ZCP-1.5-20 1.5 20 30 33 23 8 17 - 12 124.8 14
555821 ZCP-1.5-21 1.5 21 31.5 34.5 23 8 17 23 12 131.1 14
555822 ZCP-1.5-22 1.5 22 33 36 23 8 17 23 12 137.3 15
555823 ZCP-1.5-23 1.5 23 34.5 37.5 23 8 17 23 12 143.6 16
555824 ZCP-1.5-24 1.5 24 36 39 23 8 19 27 12 149.8 17
555825 ZCP-1.5-25 1.5 25 37.5 40.5 23 8 19 27 12 156.1 19
555826 ZCP-1.5-26 1.5 26 39 42 23 8 19 27 12 162.3 21
555827 ZCP-1.5-27 1.5 27 40.5 43.5 23 8 19 27 12 168.6 22
555828 ZCP-1.5-28 1.5 28 42 45 23 8 19 27 12 174.8 24
555830 ZCP-1.5-30 1.5 30 45 48 23 10 24 34 12 187.2 27
555832 ZCP-1.5-32 1.5 32 48 51 23 10 24 34 12 200 31
555835 ZCP-1.5-35 1.5 35 52.5 55.5 23 10 24 42 12 218.5 32
555836 ZCP-1.5-36 1.5 36 54 57 23 10 24 42 12 224.8 34
555838 ZCP-1.5-38 1.5 38 57 60 23 10 24 42 12 237.3 39
555840 ZCP-1.5-40 1.5 40 60 63 23 10 24 48 12 249.8 39
555842 ZCP-1.5-42 1.5 42 63 66 23 10 24 48 12 262.3 44
555843 ZCP-1.5-43 1.5 43 64.5 67.5 23 10 24 48 12 266.8 47
555845 ZCP-1.5-45 1.5 45 67.5 70.5 23 10 24 48 12 281 52
555848 ZCP-1.5-48 1.5 48 72 75 23 10 24 48 12 299.7 60
555850 ZCP-1.5-50 1.5 50 75 78 23 12 27 63 12 312.2 55
555852 ZCP-1.5-52 1.5 52 78 81 23 12 27 63 12 324.7 61
555854 ZCP-1.5-54 1.5 54 81 84 23 12 27 63 12 337.2 67
555855 ZCP-1.5-55 1.5 55 82.5 85.5 23 12 27 63 12 343.5 71
555860 ZCP-1.5-60 1.5 60 90 93 23 12 27 70 12 374.6 81
555870 ZCP-1.5-70 1.5 70 105 108 23 14 30 90 12 437.2 97
555880 ZCP-1.5-80 1.5 80 120 123 23 14 30 105 12 499.6 119
555890 ZCP-1.5-90 1.5 90 135 138 23 14 30 119 12 562 145
555900 ZCP-1.5-100 1.5 100 150 153 34 20 40 132 19 989 272
555910 ZCP-1.5-110 1.5 110 165 168 34 20 40 150 19 1087.8 256
555920 ZCP-1.5-120 1.5 120 180 183 34 20 40 163 19 1186.7 301
555930 ZCP-1.5-130 1.5 130 195 198 34 20 40 180 19 1285.5 329
555940 ZCP-1.5-140 1.5 140 210 213 34 20 40 193 19 1384.4 382
555950 ZCP-1.5-150 1.5 150 225 228 34 20 40 208 19 1483.3 426
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиацеталя (POM-C), белый цвет.

Стандартные исполнения

  • Развернутое сквозное отверстие H10.
  • ZCP-0.5: Модуль 0.5.
  • ZCP-0.7: Модуль 0.7.
  • ZCP-1.0: Модуль 1.0.
  • ZCP-1.25: Модуль 1.25.
  • ZCP-1.5: Модуль 1.5.
  • ZCP-2.0: Модуль 2.0.
  • ZCP-3.0: Модуль 3.0.

Общая информация

Особенности

Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.

Превосходные скользящие свойства, сниженный коэффициент трения и высокая стойкость к износу и разрыву делают данное изделие пригодным к высоким скоростям вращения (более 1000 об/мин) даже при отсутствии смазки.

Технополимер на основе полиацеталя делает изделие пригодным для использования в пищевых отраслях, во влажных средах и гарантирует высокую стойкость к химическим веществам, включая растворители.

Технические данные

См.: Элементы передачи.

Другие исполнения

Специальные исполнения доступны по запросу

  • Втулка с резьбовым установочным винтом
  • Втулка с отверстием и пазом в соответствии с UNI 6604

Инструкции по использованию

Монтаж

При соединении двух прямозубых передач необходимо учитывать положительный люфт.

Для модулей 0.5 – 0.7 – 1.0 – 1.25 – 1.5 рекомендуется допустимое отклонение (+0,03 +0,1). Для модулей 2.0 - 3.0 рекомендуется допустимое отклонение (+0,08 +0,3).

Развернутое отверстие H10 позволяет монтаж передачи на валу. В случае применения с низкими значениями крутящего момента отверстие и паз для муфты не являются необходимыми, поскольку достаточно винта с резьбой. Не рекомендуется увеличивать отверстие более чем на 2 мм по отношению к диаметру, представленному в таблицах, для предотвращения возникновения трещин в материале.
