Серия VDS.

VDS+IRS

Маховички цельнолитые

Технополимер

Защитная откидная ручка

Таблица (PDF)

Исполнения серии VDS.

VDS+I

Маховички цельнолитые

Технополимер

VDS+IEL

Маховички цельнолитые

Технополимер

VDS+IR

Маховички цельнолитые

Технополимер

VDS+IRS

Маховички цельнолитые

Технополимер

VDS.

Маховички цельнолитые

Технополимер

VDS+IRS

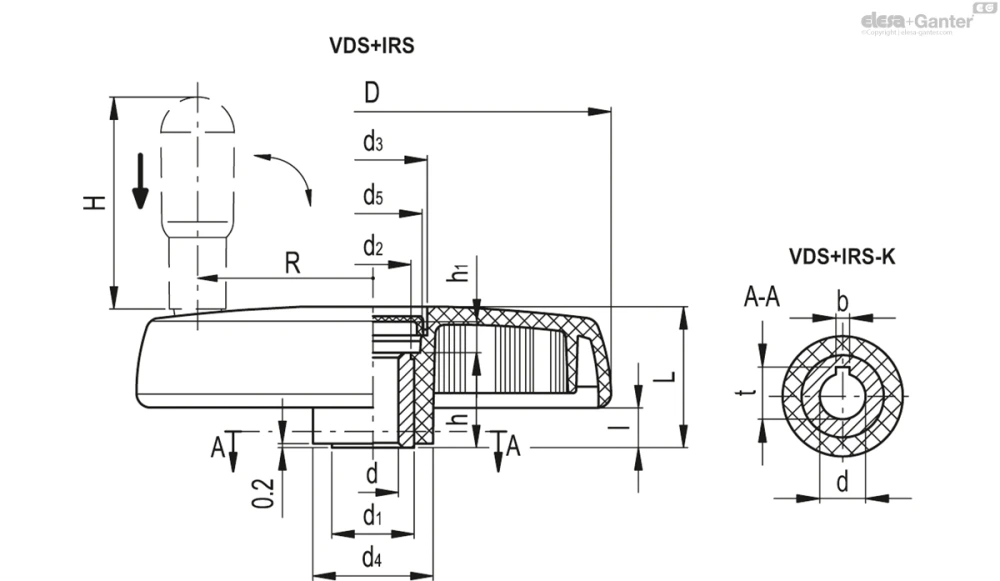

Таблица моделей — Маховички цельнолитые

VDS+IRS

Артикул	Описание	D	dH₇	L	t	b	d₁	d₂	d₃	d₄	d₅	l	h	h₁	H	R	C#[Nm]	L# [J]	Вес (г)
72770-R	VDS.150+IRS-A8	150	8	44	-	-	26	24	34	38	30	12	30	10	65	56.5	180	15	445
72771-R	VDS.150+IRS-A14	150	14	44	-	-	26	24	34	38	30	12	30	10	65	56.5	180	15	363
72772-R	VDS.150+IRS-A16	150	16	44	-	-	26	24	34	38	30	12	30	10	65	56.5	180	15	352
72820-R	VDS.175+IRS-A8	176	8	49	-	-	35	33	39	44	35	12	28	16	80	70	195	20	569
72821-R	VDS.175+IRS-A16	176	16	49	-	-	35	33	39	44	35	12	28	16	80	70	195	20	550
72822-R	VDS.175+IRS-A20	176	20	49	-	-	35	33	39	44	35	12	28	16	80	70	195	20	512
72870-R	VDS.200+IRS-A8	200	8	53	-	-	40	38	44	50	40	14	36	13	90	81	320	27	760
72871-R	VDS.200+IRS-A20	200	20	53	-	-	40	38	44	50	40	14	36	13	90	81	320	27	701
72872-R	VDS.200+IRS-A24	200	24	53	-	-	40	38	44	50	40	14	36	13	90	81	320	27	910
72931-R	VDS.250+IRS-A20	250	20	60	-	-	40	38	50	57	48	17	36	19	90	104	500	30	955
72981-R	VDS.300+IRS-A20	300	20	66	-	-	40	36.5	68.5	72	66	20	44	20	90	124	500	30	1400

VDS+IRS-K

Артикул	Описание	D	dH₇	dH₉	L	d₁	d₂	d₃	d₄	d₅	l	h	h₁	H	R	t	b	C#[Nm]	L# [J]	Вес (г)
72770-R-K	VDS.150+IRS-A8-K	150	8	8	44	26	24	34	38	30	12	30	10	65	56.5	9	2	180	15	445
72771-R-K	VDS.150+IRS-A14-K	150	14	14	44	26	24	34	38	30	12	30	10	65	56.5	16.3	5	180	15	435
72772-R-K	VDS.150+IRS-A16-K	150	16	16	44	26	24	34	38	30	12	30	10	65	56.5	18.3	5	180	15	435
72820-R-K	VDS.175+IRS-A8-K	176	8	8	49	35	33	39	44	35	12	28	16	80	70	9	2	195	20	550
72821-R-K	VDS.175+IRS-A16-K	176	16	16	49	35	33	39	44	35	12	28	16	80	70	18.3	5	195	20	550
72822-R-K	VDS.175+IRS-A20-K	176	20	20	49	35	33	39	44	35	12	28	16	80	70	22.8	6	195	20	555
72870-R-K	VDS.200+IRS-A8-K	200	8	8	53	40	38	44	50	40	14	36	13	90	81	9	2	320	27	760
72871-R-K	VDS.200+IRS-A20-K	200	20	20	53	40	38	44	50	40	14	36	13	90	81	22.8	6	320	27	760
72872-R-K	VDS.200+IRS-A24-K	200	24	24	53	40	38	44	50	40	14	36	13	90	81	27.3	8	320	27	910
72931-R-K	VDS.250+IRS-A20-K	250	20	20	60	40	38	50	57	48	17	36	19	90	104	22.8	6	500	30	965
72981-R-K	VDS.300+IRS-A20-K	300	20	20	66	40	36.5	68.5	72	66	20	44	20	90	124	22.8	6	500	30	1400

VDS+IRS-SST

Артикул	Описание	D	dH₇	dH₉	L	t	b	d₁	d₂	d₃	d₄	d₅	l	h	h₁	H	R	C#[Nm]	L# [J]	Вес (г)	В корзину
72775-R	VDS.150+IRS-SST-14	150	14	14	44	-	-	26	24	34	38	30	12	30	10	65	56.5	180	15	445
72875-R	VDS.200+IRS-SST-20	200	20	20	53	-	-	40	38	44	50	40	14	36	13	90	81	320	27	701

VDS+IRS-SST-K

Артикул	Описание	D	dH₇	dH₉	L	d₁	d₂	d₃	d₄	d₅	l	h	h₁	H	R	t	b	C#[Nm]	L# [J]	Вес (г)	В корзину
72775-R-K	VDS.150+IRS-SST-14-K	150	14	14	44	26	24	34	38	30	12	30	10	65	56.5	16.3	5	180	15	355
72875-R-K	VDS.200+IRS-SST-20-K	200	20	20	53	40	38	44	50	40	14	36	13	90	81	22.8	6	320	27	910

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.

Колпачок втулки

Технополимер на основе полиацеталя (POM), светло-серый цвет, сборка путем плотной посадки.

Стандартные исполнения

Втулка из воронёной стали, развёрнутое отверстие H7.

Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.

VDS.:без ручки.
VDS+I: с вращающейся ручкой I.621+x из технополимера.
VDS+IEL: с вращающейся ручкой IEL+x SOFT из технополимера с покрытием из термопластичного эластомера (ТРЕ) "Soft-touch".
VDS+IR: со складной ручкой IR.620 из технополимера.
VDS+IRS: с безопасной складной ручкой IRS.820 из технополимера.

Втулка из нержавеющей стали AISI 304, развернутое отверстие H7.

VDS-SST: без ручки.
VDS+I-SST: с вращающейся ручкой I.621+x-SST из технополимера.
VDS+IR-SST: со складной ручкой IR.620-SST из технополимера.
VDS+IRS-SST: с безопасной складной ручкой IRS.820-SST из технополимера.

K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с DIN 6885/1, производственный допуск P9, т. е.:

72641-R-K VDS.80-A-8-K

Аксессуары по запросу

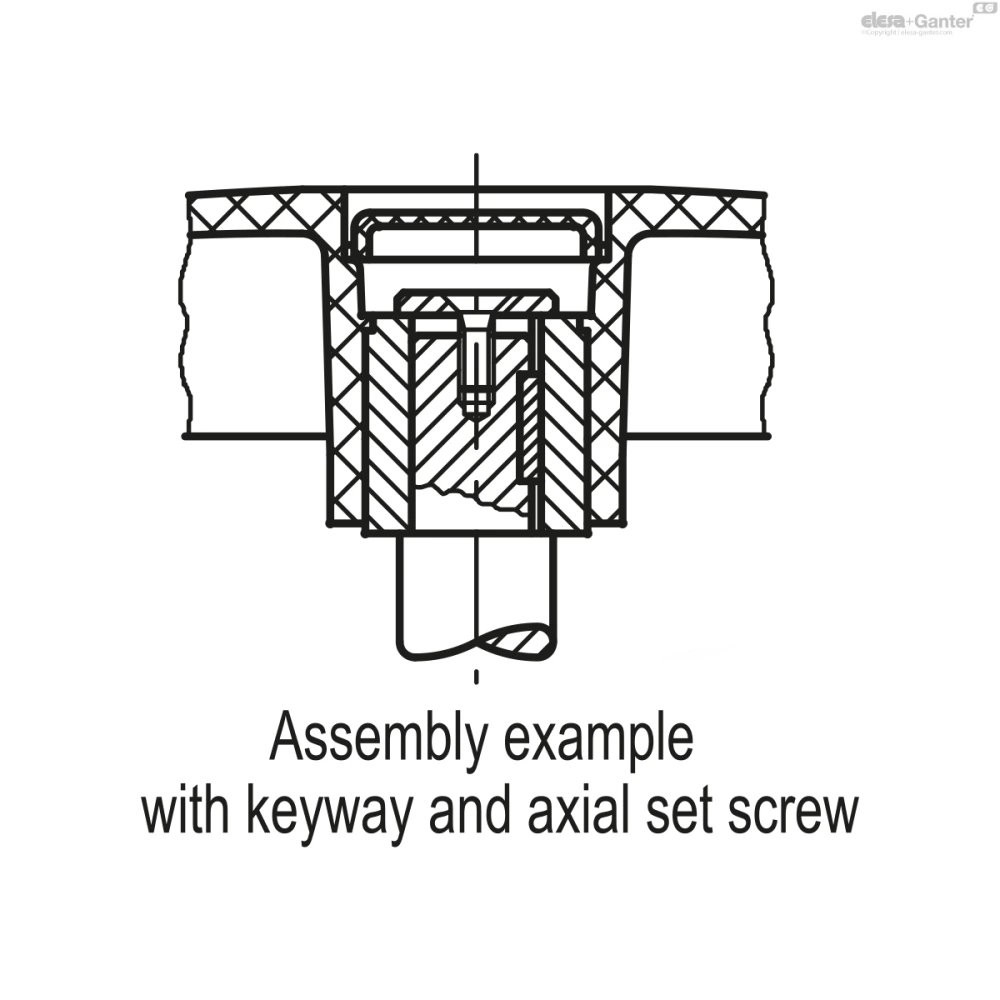

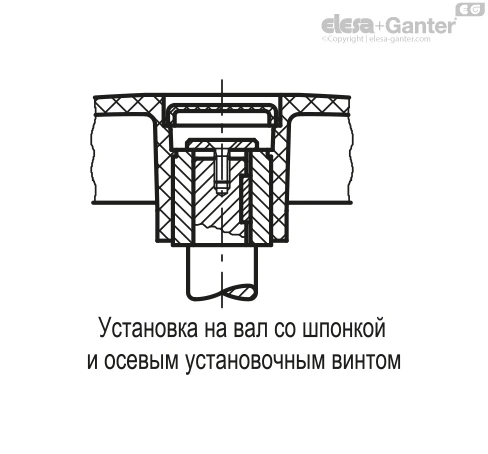

GN 184: осевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..

GN 184.5: осевая удерживающая шайба из нержавеющей стали марки AISI 303).

ECB.D: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, доступны для VDS.125, VDS.150 и VDS.175 (см. таблицу).
