Серия GN 000.4
GN 000.4
Соединительные втулки
Сталь, для защитных маховиков, с подшипниками скольжения
Соединительные втулки
Изображения

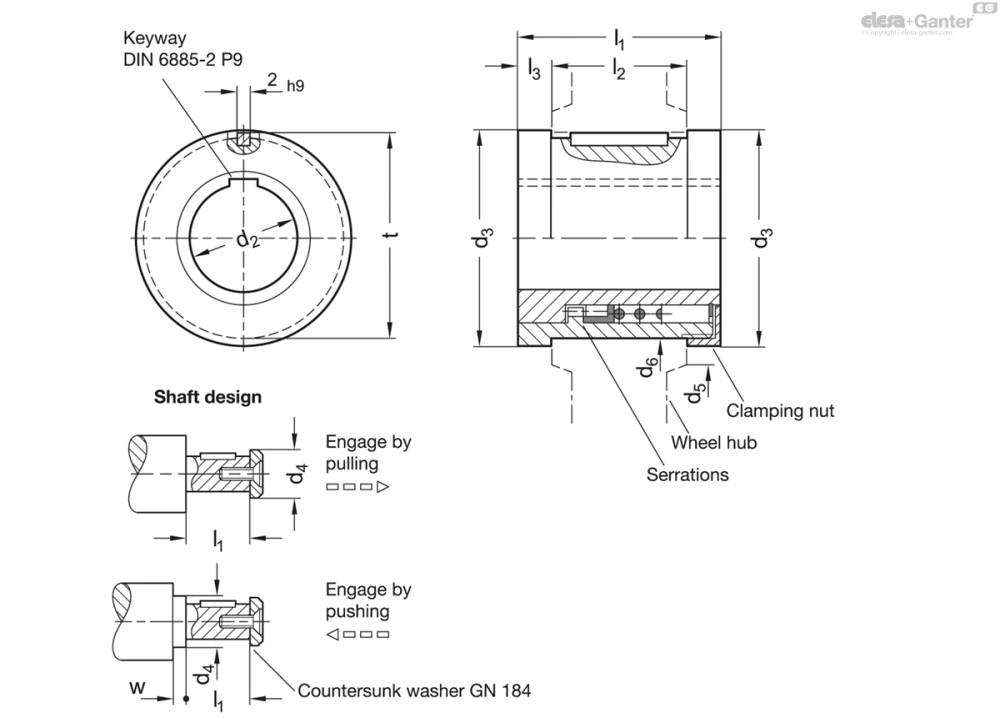

Схемы
GN 000.4
Таблица моделей — Соединительные втулки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
w мин. |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 000.4-1-K12 | 1 | 125 | 140 | K 12 | 28 | 17 | 29 | 25 | 28.5 | 18 | 19 | 5 | 26 | 4 | 81 | |
| GN 000.4-2-K14 | 2 | 140 | 160 | K 14 | 32 | 21 | 33 | 29 | 32.5 | 19 | 20 | 6 | 30 | 4 | 110 | |
| GN 000.4-2-K16 | 2 | 140 | 160 | K 16 | 32 | 21 | 33 | 29 | 32.5 | 19 | 20 | 6 | 30 | 4 | 123 | |
| GN 000.4-3-K18 | 3 | 200 | K 18 | 38 | 26 | 39 | 35 | 36.5 | 24 | 6 | 36 | 4 | 173 | |
| GN 000.4-3-K20 | 3 | 200 | K 20 | 38 | 26 | 39 | 35 | 36.5 | 24 | 6 | 36 | 4 | 190 | |
| GN 000.4-4-K22 | 4 | 250 | K 22 | 45 | 30 | 46 | 41 | 47.5 | 28 | 12 | 42 | 4 | 349 |
Характеристики
Сталь
- азотирование
- Поверхность подшипника с PTFE-покрытием
Информация
Поверхности с PTFE-покрытием соединительных втулок GN 000.4 обеспечивает минимальное трение между поверхностями подшипников даже при отсутствии смазки.
Предусмотрено смазочное отверстие, которое соединяется со ступицей маховика в полностью собранном безопасном маховике.
Соединительная втулка закреплена в осевом направлении в ступице маховика при помощи зажимной гайки.
Техническая информация
