Серия VDS.

VDS+IR

Маховички цельнолитые

Технополимер

Откидная ручка

Таблица (PDF)

Исполнения серии VDS.

VDS+I

Маховички цельнолитые

Технополимер

VDS+IEL

Маховички цельнолитые

Технополимер

VDS+IR

Маховички цельнолитые

Технополимер

VDS+IRS

Маховички цельнолитые

Технополимер

VDS.

Маховички цельнолитые

Технополимер

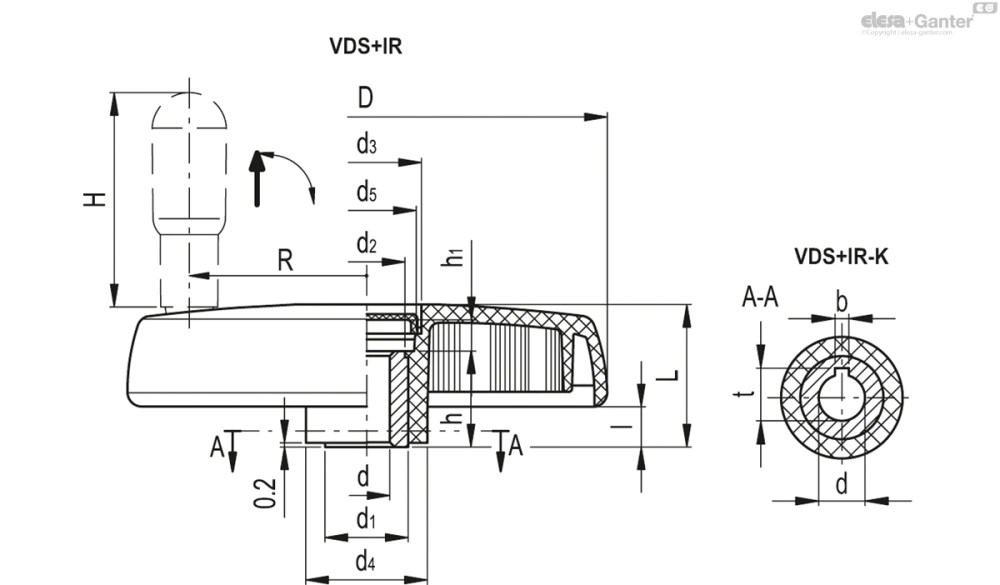

VDS+IR

Таблица моделей — Маховички цельнолитые

VDS+IR

Артикул	Описание	D	dH₇	L	t	b	d₁	d₂	d₃	d₄	d₅	l	h	h₁	H	R	C#[Nm]	L# [J]	Вес (г)
72656-R	VDS.80+IR-A8	83	8	38	-	-	18	16	16.5	25	13.5	18.5	17	3.5	45	28	34	6	117
72657-R	VDS.80+IR-A10	83	10	38	-	-	18	16	16.5	25	13.5	18.5	17	3.5	45	28	34	6	112
72680-R	VDS.100+IR-A8	102	8	34	-	-	22	20	27	30	25	10	22	9	45	38	60	14	175
72681-R	VDS.100+IR-A10	102	10	34	-	-	22	20	27	30	25	10	22	9	45	38	60	14	178
72682-R	VDS.100+IR-A12	102	12	34	-	-	22	20	27	30	25	10	22	9	45	38	60	14	174
72710-R	VDS.125+IR-A8	125	8	39.5	-	-	26	24	31	35	28	11	27	11	60	49	125	14	275
72711-R	VDS.125+IR-A12	125	12	39.5	-	-	26	24	31	35	28	11	27	11	60	49	125	14	260
72712-R	VDS.125+IR-A14	125	14	39.5	-	-	26	24	31	35	28	11	27	11	60	49	125	14	257
72760-R	VDS.150+IR-A8	150	8	44	-	-	26	24	34	38	30	12	30	10	65	56.5	180	15	432
72761-R	VDS.150+IR-A14	150	14	44	-	-	26	24	34	38	30	12	30	10	65	56.5	180	15	371
72762-R	VDS.150+IR-A16	150	16	44	-	-	26	24	34	38	30	12	30	10	65	56.5	180	15	359
72810-R	VDS.175+IR-A8	176	8	49	-	-	35	33	39	44	35	12	28	16	80	70	195	20	577
72811-R	VDS.175+IR-A16	176	16	49	-	-	35	33	39	44	35	12	28	16	80	70	195	20	546
72812-R	VDS.175+IR-A20	176	20	49	-	-	35	33	39	44	35	12	28	16	80	70	195	20	520
72860-R	VDS.200+IR-A8	200	8	53	-	-	40	38	44	50	40	14	36	13	90	81	320	27	751
72861-R	VDS.200+IR-A20	200	20	53	-	-	40	38	44	50	40	14	36	13	90	81	320	27	758
72862-R	VDS.200+IR-A24	200	24	53	-	-	40	38	44	50	40	14	36	13	90	81	320	27	684
72921-R	VDS.250+IR-A20	250	20	60	-	-	40	38	50	57	48	17	36	19	90	104	500	30	945
72971-R	VDS.300+IR-A20	300	20	66	-	-	40	36.5	68.5	72	66	20	44	20	90	124	500	30	1375
72683-R	VDS.100+IR-A14	102	14	34	-	-	22	20	27	30	25	10	22	9	45	38	60	14	170

VDS+IR-K

Артикул	Описание	D	dH₇	dH₉	L	d₁	d₂	d₃	d₄	d₅	l	h	h₁	H	R	t	b	C#[Nm]	L# [J]	Вес (г)
72656-R-K	VDS.80+IR-A8-K	83	8	8	38	18	16	16.5	25	13.5	18.5	17	3.5	45	28	9	2	34	6	116
72657-R-K	VDS.80+IR-A10-K	83	10	10	38	18	16	16.5	25	13.5	18.5	17	3.5	45	28	11.4	3	34	6	110
72680-R-K	VDS.100+IR-A8-K	102	8	8	34	22	20	27	30	25	10	22	9	45	38	9	2	60	14	175
72681-R-K	VDS.100+IR-A10-K	102	10	10	34	22	20	27	30	25	10	22	9	45	38	11.4	3	60	14	178
72682-R-K	VDS.100+IR-A12-K	102	12	12	34	22	20	27	30	25	10	22	9	45	38	13.8	4	60	14	171
72683-R-K	VDS.100+IR-A14-K	102	14	14	34	22	20	27	30	25	10	22	9	45	38	16.3	5	60	14	161
72710-R-K	VDS.125+IR-A8-K	125	8	8	39.5	26	24	31	35	28	11	27	11	60	49	9	2	125	14	307
72711-R-K	VDS.125+IR-A12-K	125	12	12	39.5	26	24	31	35	28	11	27	11	60	49	13.8	4	125	14	259
72712-R-K	VDS.125+IR-A14-K	125	14	14	39.5	26	24	31	35	28	11	27	11	60	49	16.3	5	125	14	252
72760-R-K	VDS.150+IR-A8-K	150	8	8	44	26	24	34	38	30	12	30	10	65	56.5	9	2	180	15	432
72761-R-K	VDS.150+IR-A14-K	150	14	14	44	26	24	34	38	30	12	30	10	65	56.5	16.3	5	180	15	409
72762-R-K	VDS.150+IR-A16-K	150	16	16	44	26	24	34	38	30	12	30	10	65	56.5	18.3	5	180	15	409
72810-R-K	VDS.175+IR-A8-K	176	8	8	49	35	33	39	44	35	12	28	16	80	70	9	2	195	20	577
72811-R-K	VDS.175+IR-A16-K	176	16	16	49	35	33	39	44	35	12	28	16	80	70	18.3	5	195	20	541
72812-R-K	VDS.175+IR-A20-K	176	20	20	49	35	33	39	44	35	12	28	16	80	70	22.8	6	195	20	565
72860-R-K	VDS.200+IR-A8-K	200	8	8	53	40	38	44	50	40	14	36	13	90	81	9	2	320	27	751
72861-R-K	VDS.200+IR-A20-K	200	20	20	53	40	38	44	50	40	14	36	13	90	81	22.8	6	320	27	742
72862-R-K	VDS.200+IR-A24-K	200	24	24	53	40	38	44	50	40	14	36	13	90	81	27.3	8	320	27	751
72921-R-K	VDS.250+IR-A20-K	250	20	20	60	40	38	50	57	48	17	36	19	90	104	22.8	6	500	30	953
72971-R-K	VDS.300+IR-A20-K	300	20	20	66	40	36.5	68.5	72	66	20	44	20	90	124	22.8	6	500	30	1375

VDS+IR-SST

Артикул	Описание	D	dH₇	t	L	b	d₁	d₂	d₃	d₄	d₅	l	h	h₁	H	R	C#[Nm]	L# [J]	Вес (г)
72685-R	VDS.100+IR-SST-10	102	10	-	34	-	22	20	27	30	25	10	22	9	45	38	60	14	170
72715-R	VDS.125+IR-SST-12	125	12	-	42	-	26	24	31	35	28	11	27	11	60	49	125	14	264
72765-R	VDS.150+IR-SST-14	150	14	-	44	-	26	24	34	38	30	12	30	10	65	56.5	180	15	409
72865-R	VDS.200+IR-SST-20	200	20	-	53	-	40	38	44	50	40	14	36	13	90	81	320	27	722

VDS+IR-SST-K

Артикул	Описание	D	dH₇	dH₉	L	d₁	d₂	d₃	d₄	d₅	l	h	h₁	H	R	t	b	C#[Nm]	L# [J]	Вес (г)
72685-R-K	VDS.100+IR-SST-10-K	102	10	10	34	22	20	27	30	25	10	22	9	45	38	11.4	3	60	14	170
72715-R-K	VDS.125+IR-SST-12-K	125	12	12	42	26	24	31	35	28	11	27	11	60	49	13.8	4	125	14	310
72765-R-K	VDS.150+IR-SST-14-K	150	14	14	44	26	24	34	38	30	12	30	10	65	56.5	16.3	5	180	15	370
72865-R-K	VDS.200+IR-SST-20-K	200	20	20	53	40	38	44	50	40	14	36	13	90	81	22.8	6	320	27	751

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.

Колпачок втулки

Технополимер на основе полиацеталя (POM), светло-серый цвет, сборка путем плотной посадки.

Стандартные исполнения

Втулка из воронёной стали, развёрнутое отверстие H7.

Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.

VDS.:без ручки.
VDS+I: с вращающейся ручкой I.621+x из технополимера.
VDS+IEL: с вращающейся ручкой IEL+x SOFT из технополимера с покрытием из термопластичного эластомера (ТРЕ) "Soft-touch".
VDS+IR: со складной ручкой IR.620 из технополимера.
VDS+IRS: с безопасной складной ручкой IRS.820 из технополимера.

Втулка из нержавеющей стали AISI 304, развернутое отверстие H7.

VDS-SST: без ручки.
VDS+I-SST: с вращающейся ручкой I.621+x-SST из технополимера.
VDS+IR-SST: со складной ручкой IR.620-SST из технополимера.
VDS+IRS-SST: с безопасной складной ручкой IRS.820-SST из технополимера.

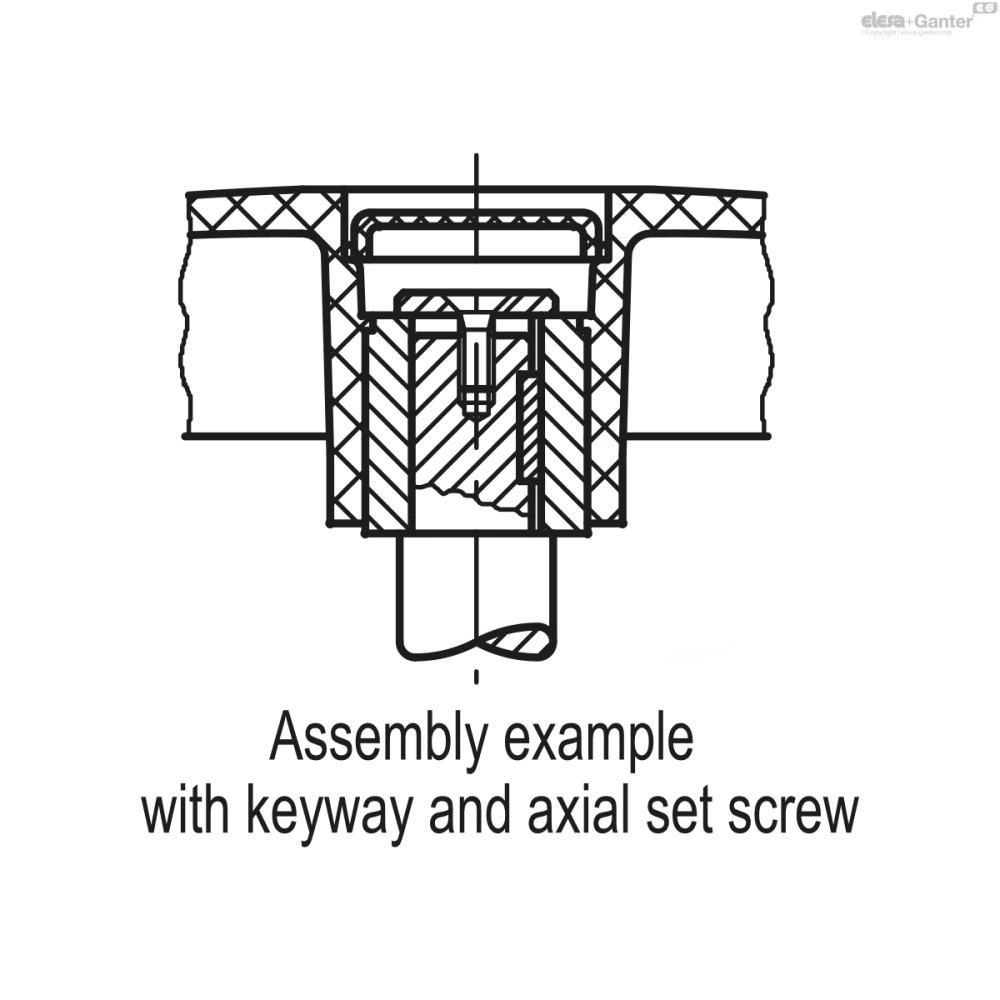

K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с DIN 6885/1, производственный допуск P9, т. е.:

72641-R-K VDS.80-A-8-K

Аксессуары по запросу

GN 184: осевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..

GN 184.5: осевая удерживающая шайба из нержавеющей стали марки AISI 303).

ECB.D: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, доступны для VDS.125, VDS.150 и VDS.175 (см. таблицу).
