Серия DIN 3670

DIN 3670-B

Дисковые маховики

Алюминий

без шпоночного паза

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии DIN 3670

DIN 3670-B

DIN 3670-B

Дисковые маховики

Алюминий
DIN 3670-K

DIN 3670-K

Дисковые маховики

Алюминий

Изображения

DIN 3670-B — Дисковые маховики

Схемы

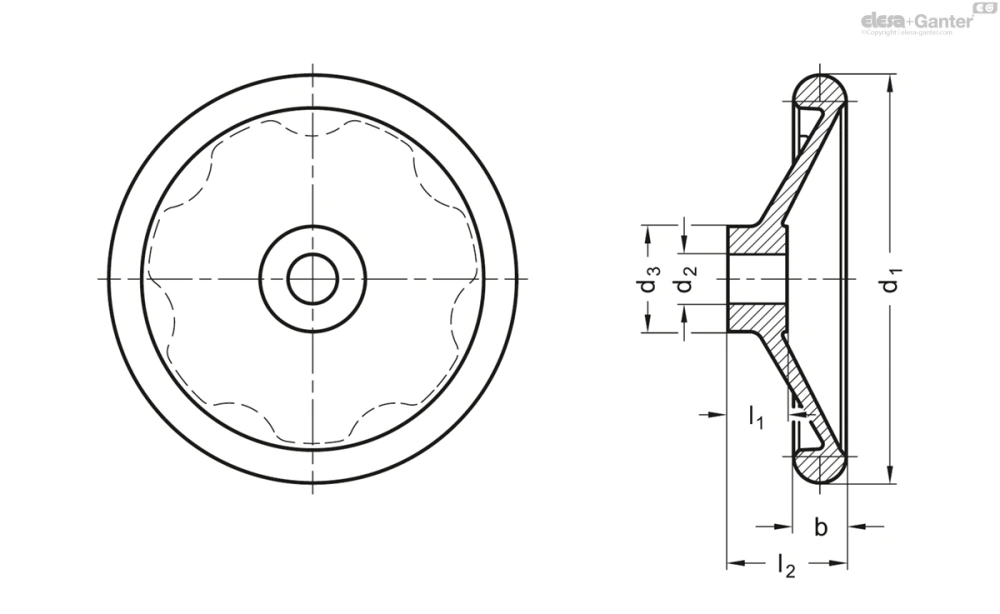

Схема DIN 3670-B

DIN 3670-B

Таблица моделей — Дисковые маховики

Артикул
В корзину
DIN 3670-80-B10 80 10 14 26 16 29 128
DIN 3670-80-B12 80 12 14 26 16 29 127
DIN 3670-100-B10 100 10 15 28 17 33 188
DIN 3670-100-B12 100 12 15 28 17 33 185
DIN 3670-125-B12 125 12 16 31 18 36 306
DIN 3670-125-B14 125 14 16 31 18 36 289
DIN 3670-160-B14 160 14 18 36 20 40 514
DIN 3670-160-B16 160 16 18 36 20 40 510
DIN 3670-200-B18 200 18 22 42 24 45 943
DIN 3670-200-B20 200 20 22 42 24 45 938
DIN 3670-200-B22 200 22 22 42 24 45 940
DIN 3670-250-B22 250 22 26 48 28 50 1608
DIN 3670-250-B24 250 24 26 48 28 50 1596
DIN 3670-250-B26 250 26 26 48 28 50 1582
DIN 3670-315-B26 315 26 28 56 33 56 2695
DIN 3670-315-B28 315 28 28 56 33 56 2689
DIN 3670-315-B30 315 30 28 56 33 56 2683
DIN 3670-400-B30 400 30 32 65 38 63 5000
DIN 3670-400-B32 400 32 32 65 38 63 4342
3D-модель Технические данные (PDF)

Характеристики

Коды отверстий

  • Вариант исполнения B: без шпоночного паза
  • Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9

Алюминий

  • Механически обработанная втулка
  • Полированный
  • и обточенный обод
  • Радиальное и осевое биение обода < 0,4
  • Немеханическая дробеструйная обработка корпуса

Информация

Цельнолитые маховики DIN 3670 уже имеют выемки для захвата с обратной стороны. Как правило, они поставляются без ручек, но установка ручки возможна.

Маховики диаметром d1=80 и d1=400 не входят в официальный стандартный список.
