Серия VDS.
VDS+IEL
Маховички цельнолитые
Технополимер
Вращающаяся ручка Soft touch
Исполнения серии VDS.
Изображения

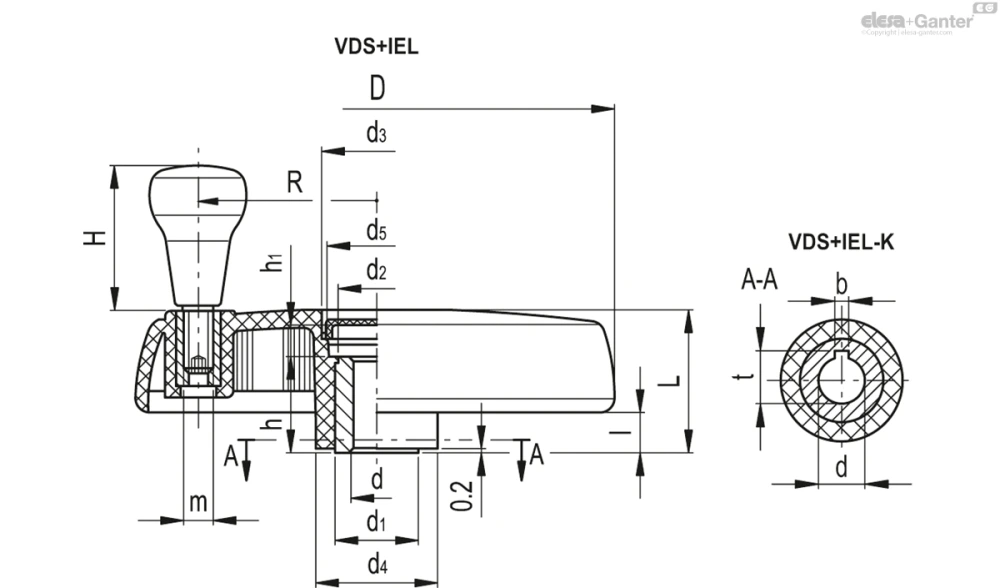

Схемы
VDS+IEL
Таблица моделей — Маховички цельнолитые
VDS+IEL
| Артикул | Описание | D | dH7 | L | t | d1 | b | d2 | d3 | d4 | d5 | l | h | h1 | H | m | R | C#[Nm] | L# [J] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 72966-R | VDS.300+IEL-A20 | 300 | 20 | 66 | - | 40 | - | 36.5 | 68.5 | 72 | 66 | 20 | 44 | 20 | 65 | M10 | 124 | 500 | 30 | 1257 |
VDS+IEL-K
| Артикул | Описание | D | dH7 | dH9 | L | d1 | d2 | d3 | d4 | d5 | l | h | h1 | H | m | R | t | b | C#[Nm] | L# [J] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 72966-R-K | VDS.300+IEL-A20-K | 300 | 20 | 20 | 66 | 40 | 36.5 | 68.5 | 72 | 66 | 20 | 44 | 20 | 65 | M10 | 124 | 22.8 | 6 | 500 | 30 | 1257 |
Основные характеристики
Материал
Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.
Колпачок втулки
Технополимер на основе полиацеталя (POM), светло-серый цвет, сборка путем плотной посадки.
Стандартные исполнения
Втулка из воронёной стали, развёрнутое отверстие H7.
Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.
- VDS.:без ручки.
- VDS+I: с вращающейся ручкой I.621+x из технополимера.
- VDS+IEL: с вращающейся ручкой IEL+x SOFT из технополимера с покрытием из термопластичного эластомера (ТРЕ) "Soft-touch".
- VDS+IR: со складной ручкой IR.620 из технополимера.
- VDS+IRS: с безопасной складной ручкой IRS.820 из технополимера.
Втулка из нержавеющей стали AISI 304, развернутое отверстие H7.
- VDS-SST: без ручки.
- VDS+I-SST: с вращающейся ручкой I.621+x-SST из технополимера.
- VDS+IR-SST: со складной ручкой IR.620-SST из технополимера.
- VDS+IRS-SST: с безопасной складной ручкой IRS.820-SST из технополимера.
K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с DIN 6885/1, производственный допуск P9, т. е.:
72641-R-K VDS.80-A-8-K
Аксессуары по запросу
Аксессуары по запросу

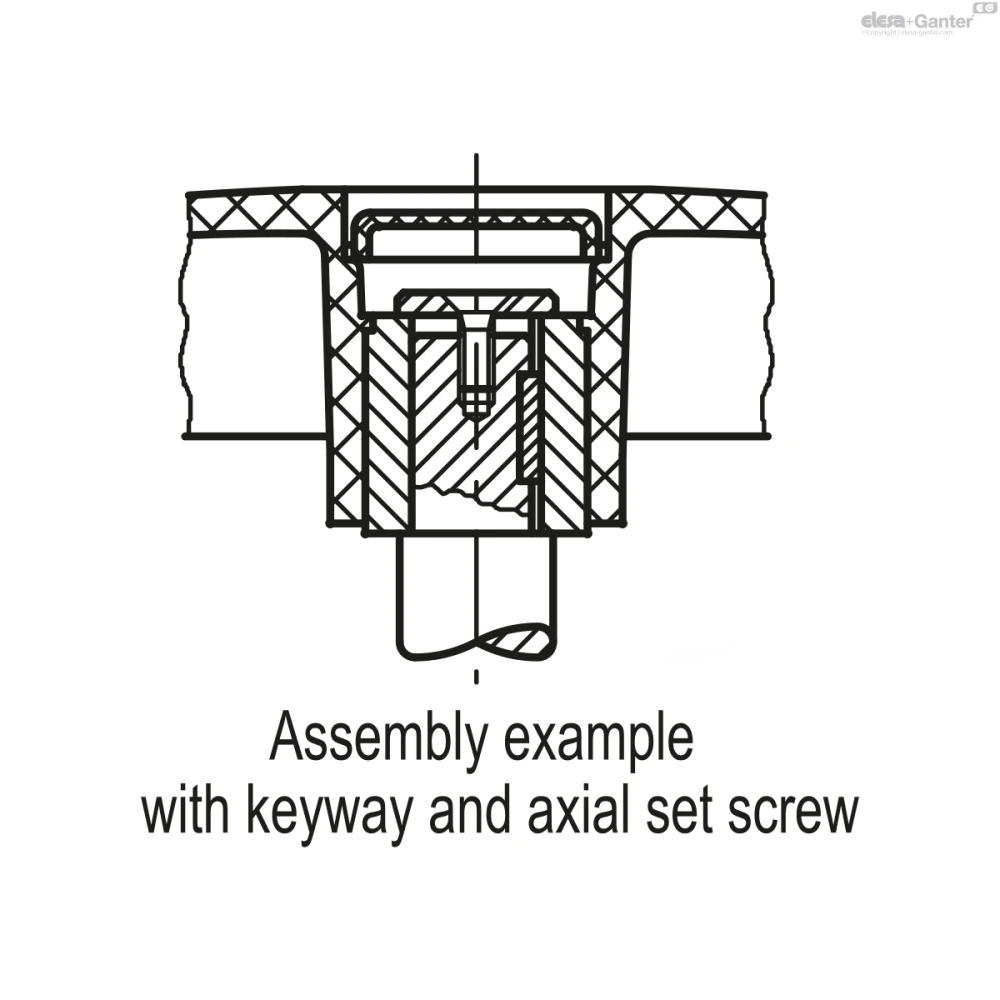

- GN 184: осевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..
- GN 184.5: осевая удерживающая шайба из нержавеющей стали марки AISI 303).
- ECB.D: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, доступны для VDS.125, VDS.150 и VDS.175 (см. таблицу).
Другие исполнения
Специальные исполнения доступны по запросу
Маховики с поперечными отверстиями в соответствии с GN 110.
