Серия VDS.

VDS.

Маховички цельнолитые

Технополимер

Без ручки

Таблица (PDF)

Исполнения серии VDS.

VDS+I

Маховички цельнолитые

Технополимер

VDS+IEL

Маховички цельнолитые

Технополимер

VDS+IR

Маховички цельнолитые

Технополимер

VDS+IRS

Маховички цельнолитые

Технополимер

VDS.

Маховички цельнолитые

Технополимер

VDS.

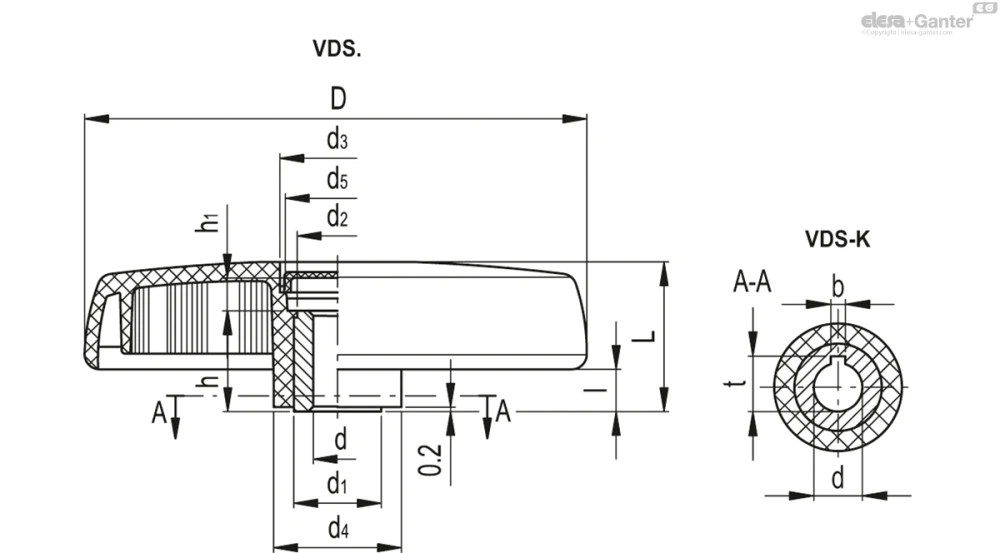

Таблица моделей — Маховички цельнолитые

VDS.

Артикул	Описание	D	dH₇	L	d₁	d₂	d₃	d₄	d₅	l	h	h₁	C#[Nm]	L# [J]	Вес (г)
72641-R	VDS.80-A8	83	8	29	18	16	21	26	19	9	17	8	34	6	80
72642-R	VDS.80-A10	83	10	29	18	16	21	26	19	9	17	8	34	6	75
72660-R	VDS.100-A8	102	8	34	22	20	27	30	25	10	22	9	60	13	134
72661-R	VDS.100-A10	102	10	34	22	20	27	30	25	10	22	9	60	13	131
72662-R	VDS.100-A12	102	12	34	22	20	27	30	25	10	22	9	60	13	124
72740-R	VDS.150-A8	150	8	44	26	24	34	38	30	12	30	10	180	26	315
72741-R	VDS.150-A14	150	14	44	26	24	34	38	30	12	30	10	180	26	267
72840-R	VDS.200-A8	200	8	53	40	38	44	50	40	14	36	13	320	27	660
72841-R	VDS.200-A20	200	20	53	40	38	44	50	40	14	36	13	320	27	584

VDS.-K

Артикул	Описание	D	dH₇	dH₉	L	d₁	d₂	d₃	d₄	d₅	l	h	h₁	t	b	C#[Nm]	L# [J]	Вес (г)
72641-R-K	VDS.80-A8-K	83	8	8	29	18	16	21	26	19	9	17	8	9	2	34	6	77
72642-R-K	VDS.80-A10-K	83	10	10	29	18	16	21	26	19	9	17	8	11.4	3	34	6	75
72660-R-K	VDS.100-A8-K	102	8	8	34	22	20	27	30	25	10	22	9	9	2	60	13	134
72661-R-K	VDS.100-A10-K	102	10	10	34	22	20	27	30	25	10	22	9	11.4	3	60	13	140
72662-R-K	VDS.100-A12-K	102	12	12	34	22	20	27	30	25	10	22	9	13.8	4	60	13	135
72740-R-K	VDS.150-A8-K	150	8	8	44	26	24	34	38	30	12	30	10	9	2	180	26	315
72741-R-K	VDS.150-A14-K	150	14	14	44	26	24	34	38	30	12	30	10	16.3	5	180	26	284
72840-R-K	VDS.200-A8-K	200	8	8	53	40	38	44	50	40	14	36	13	9	2	320	27	660
72841-R-K	VDS.200-A20-K	200	20	20	53	40	38	44	50	40	14	36	13	22.8	6	320	27	625

VDS-SST

Артикул	Описание	D	dH₇	dH₉	L	d₁	d₂	d₃	d₄	d₅	l	h	h₁	C#[Nm]	L# [J]	Вес (г)
72665-R	VDS.100-SST-10	102	10	10	34	22	20	27	30	25	10	22	9	60	13	140
72745-R	VDS.150-SST-14	150	14	14	44	26	24	34	38	30	12	30	10	180	26	296
72845-R	VDS.200-SST-20	200	20	20	53	40	38	44	50	40	14	36	13	320	27	625

VDS-SST-K

Артикул	Описание	D	dH₇	dH₉	L	d₁	d₂	d₃	d₄	d₅	l	h	h₁	t	b	C#[Nm]	L# [J]	Вес (г)
72665-R-K	VDS.100-SST-10-K	102	10	10	34	22	20	27	30	25	10	22	9	11.4	3	60	13	140
72745-R-K	VDS.150-SST-14-K	150	14	14	44	26	24	34	38	30	12	30	10	16.3	5	180	26	296
72845-R-K	VDS.200-SST-20-K	200	20	20	53	40	38	44	50	40	14	36	13	22.8	6	320	27	625

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.

Колпачок втулки

Технополимер на основе полиацеталя (POM), светло-серый цвет, сборка путем плотной посадки.

Стандартные исполнения

Втулка из воронёной стали, развёрнутое отверстие H7.

Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.

VDS.:без ручки.
VDS+I: с вращающейся ручкой I.621+x из технополимера.
VDS+IEL: с вращающейся ручкой IEL+x SOFT из технополимера с покрытием из термопластичного эластомера (ТРЕ) "Soft-touch".
VDS+IR: со складной ручкой IR.620 из технополимера.
VDS+IRS: с безопасной складной ручкой IRS.820 из технополимера.

Втулка из нержавеющей стали AISI 304, развернутое отверстие H7.

VDS-SST: без ручки.
VDS+I-SST: с вращающейся ручкой I.621+x-SST из технополимера.
VDS+IR-SST: со складной ручкой IR.620-SST из технополимера.
VDS+IRS-SST: с безопасной складной ручкой IRS.820-SST из технополимера.

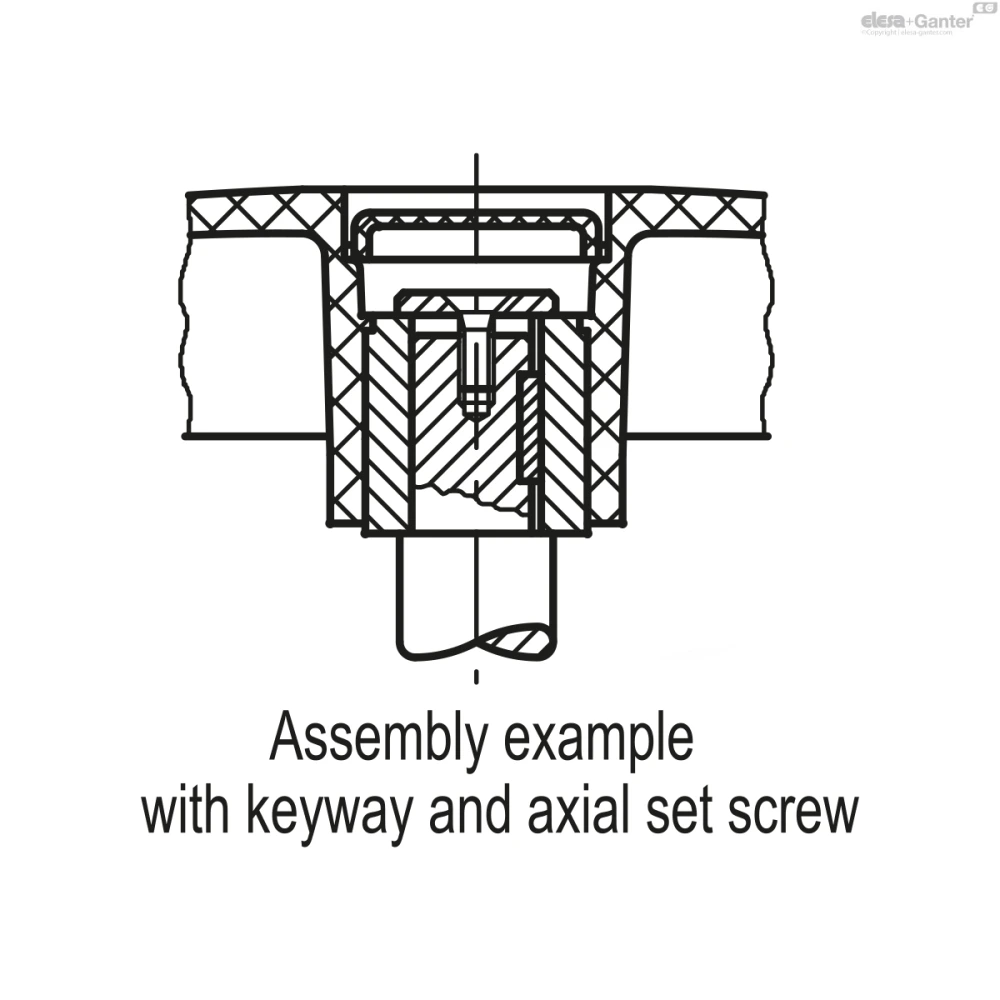

K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с DIN 6885/1, производственный допуск P9, т. е.:

72641-R-K VDS.80-A-8-K

Аксессуары по запросу

GN 184: осевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..

GN 184.5: осевая удерживающая шайба из нержавеющей стали марки AISI 303).

ECB.D: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, доступны для VDS.125, VDS.150 и VDS.175 (см. таблицу).
