Серия VDS.

VDS+I

Маховички цельнолитые

Технополимер

Вращающаяся ручка

Таблица (PDF)

Исполнения серии VDS.

VDS+I

Маховички цельнолитые

Технополимер

VDS+IEL

Маховички цельнолитые

Технополимер

VDS+IR

Маховички цельнолитые

Технополимер

VDS+IRS

Маховички цельнолитые

Технополимер

VDS.

Маховички цельнолитые

Технополимер

VDS+I

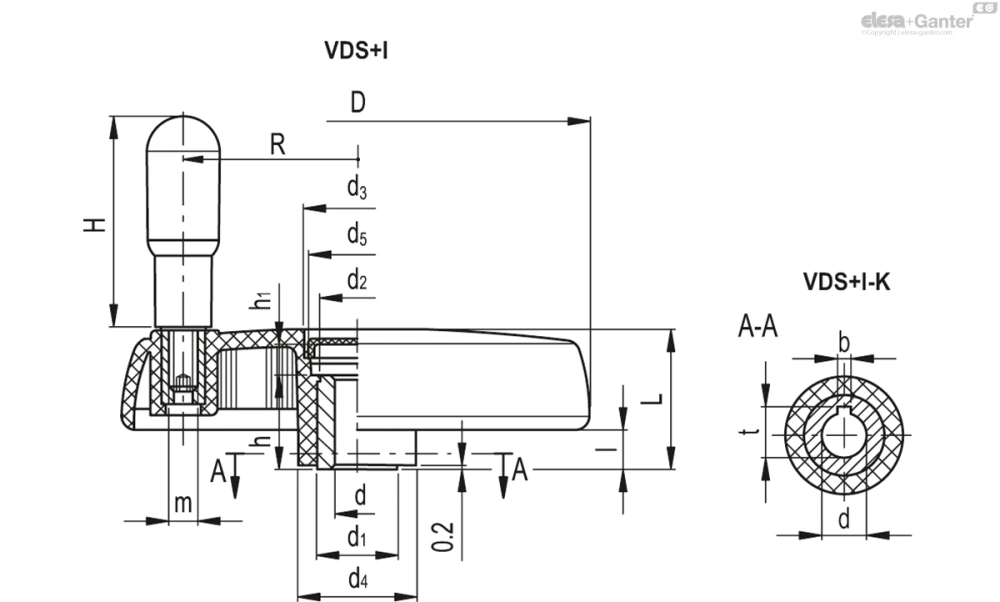

Таблица моделей — Маховички цельнолитые

VDS+I

Артикул	Описание	D	dH₇	L	t	b	d₁	d₂	d₃	d₄	d₅	l	h	h₁	H	m	R	C#[Nm]	L# [J]	Вес (г)
72651-R	VDS.80+I-A8	83	8	29	-	-	18	16	21	26	19	9	17	8	45	M6	30.5	34	6	114
72652-R	VDS.80+I-A10	83	10	29	-	-	18	16	21	26	19	9	17	8	45	M6	30.5	34	6	111
72670-R	VDS.100+I-A8	102	8	34	-	-	22	20	27	30	25	10	22	9	60	M6	38	60	13	181
72671-R	VDS.100+I-A10	102	10	34	-	-	22	20	27	30	25	10	22	9	60	M6	38	60	13	175
72672-R	VDS.100+I-A12	102	12	34	-	-	22	20	27	30	25	10	22	9	60	M6	38	60	13	169
72700-R	VDS.125+I-A8	125	8	39.5	-	-	26	24	31	35	28	11	27	11	60	M6	49	125	25	268
72701-R	VDS.125+I-A12	125	12	39.5	-	-	26	24	31	35	28	11	27	11	60	M6	49	125	25	249
72702-R	VDS.125+I-A14	125	14	39.5	-	-	26	24	31	35	28	11	27	11	60	M6	49	125	25	258
72750-R	VDS.150+I-A8	150	8	44	-	-	26	24	34	38	30	12	30	10	65	M8	56.5	180	26	396
72751-R	VDS.150+I-A14	150	14	44	-	-	26	24	34	38	30	12	30	10	65	M8	56.5	180	26	367
72752-R	VDS.150+I-A16	150	16	44	-	-	26	24	34	38	30	12	30	10	65	M8	56.5	180	26	353
72800-R	VDS.175+I-A8	176	8	49	-	-	35	33	39	44	35	12	28	16	80	M10	70	195	26	500
72801-R	VDS.175+I-A16	176	16	49	-	-	35	33	39	44	35	12	28	16	80	M10	70	195	26	514
72802-R	VDS.175+I-A20	176	20	49	-	-	35	33	39	44	35	12	28	16	80	M10	70	195	26	510
72850-R	VDS.200+I-A8	200	8	53	-	-	40	38	44	50	40	14	36	13	90	M10	81	320	27	674
72851-R	VDS.200+I-A20	200	20	53	-	-	40	38	44	50	40	14	36	13	90	M10	81	320	27	674
72852-R	VDS.200+I-A24	200	24	53	-	-	40	38	44	50	40	14	36	13	90	M10	81	320	27	634
72911-R	VDS.250+I-A20	250	20	60	-	-	40	38	50	57	48	17	36	19	90	M10	104	500	30	934
72961-R	VDS.300+I-A20	300	20	66	-	-	40	36.5	68.5	72	66	20	44	20	90	M10	124	500	30	1255

VDS+I-K

Артикул	Описание	D	dH₇	dH₉	L	d₁	d₂	d₃	d₄	d₅	l	h	h₁	H	m	R	t	b	C#[Nm]	L# [J]	Вес (г)
72651-R-K	VDS.80+I-A8-K	83	8	8	29	18	16	21	26	19	9	17	8	45	M6	30.5	9	2	34	6	102
72652-R-K	VDS.80+I-A10-K	83	10	10	29	18	16	21	26	19	9	17	8	45	M6	30.5	11.4	3	34	6	106
72670-R-K	VDS.100+I-A8-K	102	8	8	34	22	20	27	30	25	10	22	9	60	M6	38	9	2	60	13	173
72671-R-K	VDS.100+I-A10-K	102	10	10	34	22	20	27	30	25	10	22	9	60	M6	38	11.4	3	60	13	230
72672-R-K	VDS.100+I-A12-K	102	12	12	34	22	20	27	30	25	10	22	9	60	M6	38	13.8	4	60	13	167
72700-R-K	VDS.125+I-A8-K	125	8	8	39.5	26	24	31	35	28	11	27	11	60	M6	49	9	2	125	25	268
72701-R-K	VDS.125+I-A12-K	125	12	12	39.5	26	24	31	35	28	11	27	11	60	M6	49	13.8	4	125	25	268
72702-R-K	VDS.125+I-A14-K	125	14	14	39.5	26	24	31	35	28	11	27	11	60	M6	49	16.3	5	125	25	268
72750-R-K	VDS.150+I-A8-K	150	8	8	44	26	24	34	38	30	12	30	10	65	M8	56.5	9	2	180	26	396
72751-R-K	VDS.150+I-A14-K	150	14	14	44	26	24	34	38	30	12	30	10	65	M8	56.5	16.3	5	180	26	362
72752-R-K	VDS.150+I-A16-K	150	16	16	44	26	24	34	38	30	12	30	10	65	M8	56.5	18.3	5	180	26	353
72800-R-K	VDS.175+I-A8-K	176	8	8	49	35	33	39	44	35	12	28	16	80	M10	70	9	2	195	26	500
72801-R-K	VDS.175+I-A16-K	176	16	16	49	35	33	39	44	35	12	28	16	80	M10	70	18.3	5	195	26	500
72802-R-K	VDS.175+I-A20-K	176	20	20	49	35	33	39	44	35	12	28	16	80	M10	70	22.8	6	195	26	488
72850-R-K	VDS.200+I-A8-K	200	8	8	53	40	38	44	50	40	14	36	13	90	M10	81	9	2	320	27	674
72851-R-K	VDS.200+I-A20-K	200	20	20	53	40	38	44	50	40	14	36	13	90	M10	81	22.8	6	320	27	674
72852-R-K	VDS.200+I-A24-K	200	24	24	53	40	38	44	50	40	14	36	13	90	M10	81	27.3	8	320	27	674
72911-R-K	VDS.250+I-A20-K	250	20	20	60	40	38	50	57	48	17	36	19	90	M10	104	22.8	6	500	30	934
72961-R-K	VDS.300+I-A20-K	300	20	20	66	40	36.5	68.5	72	66	20	44	20	90	M10	124	22.8	6	500	30	1255

VDS+I-SST

Артикул	Описание	D	dH₇	L	t	d₁	b	d₂	d₃	d₄	d₅	l	h	h₁	H	m	R	C#[Nm]	L# [J]	Вес (г)
72675-R	VDS.100+I-SST-10	102	10	34	-	22	-	20	27	30	25	10	22	9	60	M6	38	60	13	173
72705-R	VDS.125+I-SST-12	125	12	42	-	26	-	24	31	35	28	11	27	11	60	M6	49	125	25	268
72755-R	VDS.150+I-SST-14	150	14	44	-	26	-	24	34	38	30	12	30	10	65	M8	56.5	180	26	370
72855-R	VDS.200+I-SST-20	200	20	53	-	40	-	38	44	50	40	14	36	13	90	M10	81	320	27	684

VDS+I-SST-K

Артикул	Описание	D	dH₇	dH₉	L	d₁	d₂	d₃	d₄	d₅	l	h	h₁	H	m	R	t	b	C#[Nm]	L# [J]	Вес (г)
72675-R-K	VDS.100+I-SST-10-K	102	10	10	34	22	20	27	30	25	10	22	9	60	M6	38	11.4	3	60	13	173
72705-R-K	VDS.125+I-SST-12-K	125	12	12	42	26	24	31	35	28	11	27	11	60	M6	49	13.8	4	125	25	247
72755-R-K	VDS.150+I-SST-14-K	150	14	14	44	26	24	34	38	30	12	30	10	65	M8	56.5	16.3	5	180	26	370
72855-R-K	VDS.200+I-SST-20-K	200	20	20	53	40	38	44	50	40	14	36	13	90	M10	81	22.8	6	320	27	674

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.

Колпачок втулки

Технополимер на основе полиацеталя (POM), светло-серый цвет, сборка путем плотной посадки.

Стандартные исполнения

Втулка из воронёной стали, развёрнутое отверстие H7.

Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.

VDS.:без ручки.
VDS+I: с вращающейся ручкой I.621+x из технополимера.
VDS+IEL: с вращающейся ручкой IEL+x SOFT из технополимера с покрытием из термопластичного эластомера (ТРЕ) "Soft-touch".
VDS+IR: со складной ручкой IR.620 из технополимера.
VDS+IRS: с безопасной складной ручкой IRS.820 из технополимера.

Втулка из нержавеющей стали AISI 304, развернутое отверстие H7.

VDS-SST: без ручки.
VDS+I-SST: с вращающейся ручкой I.621+x-SST из технополимера.
VDS+IR-SST: со складной ручкой IR.620-SST из технополимера.
VDS+IRS-SST: с безопасной складной ручкой IRS.820-SST из технополимера.

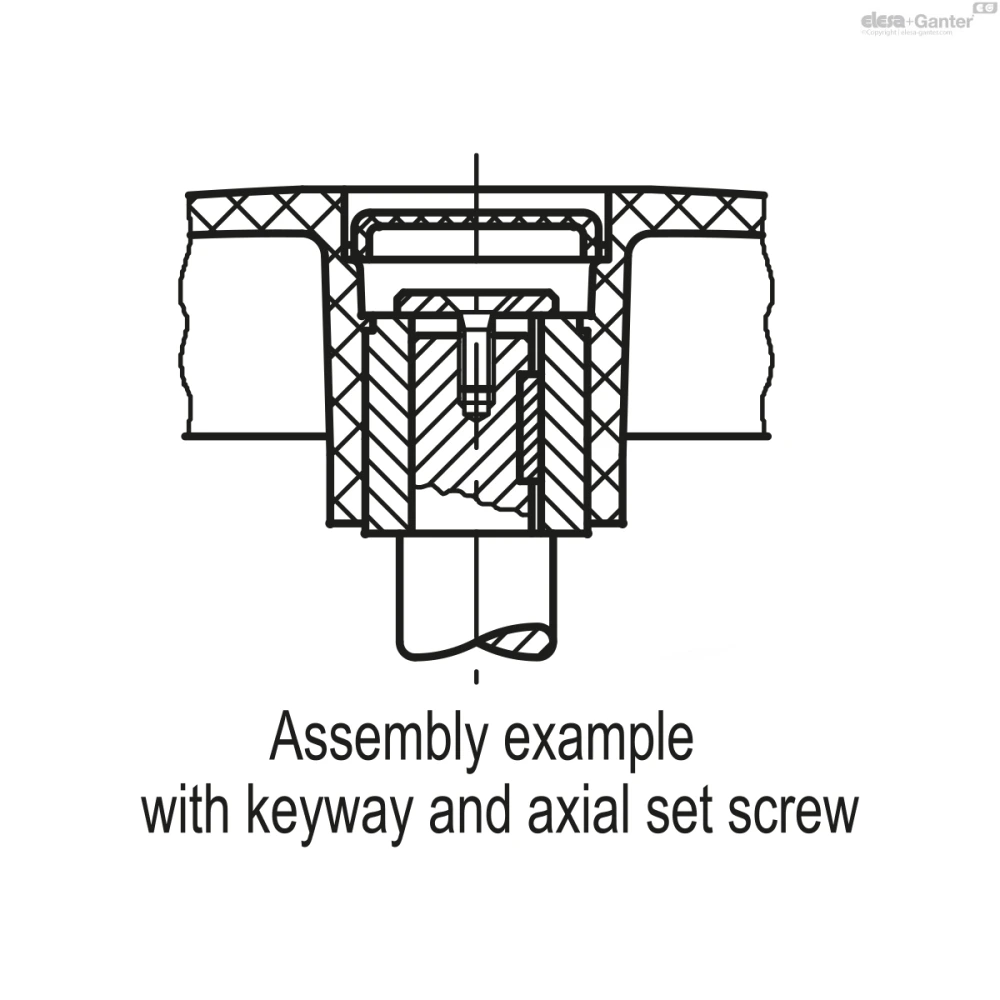

K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с DIN 6885/1, производственный допуск P9, т. е.:

72641-R-K VDS.80-A-8-K

Аксессуары по запросу

GN 184: осевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..

GN 184.5: осевая удерживающая шайба из нержавеющей стали марки AISI 303).

ECB.D: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, доступны для VDS.125, VDS.150 и VDS.175 (см. таблицу).
