Серия DIN 3670
DIN 3670-K
Дисковые маховики
Алюминий
со шпоночным пазом DIN 6885-1 P9
Исполнения серии DIN 3670
Изображения

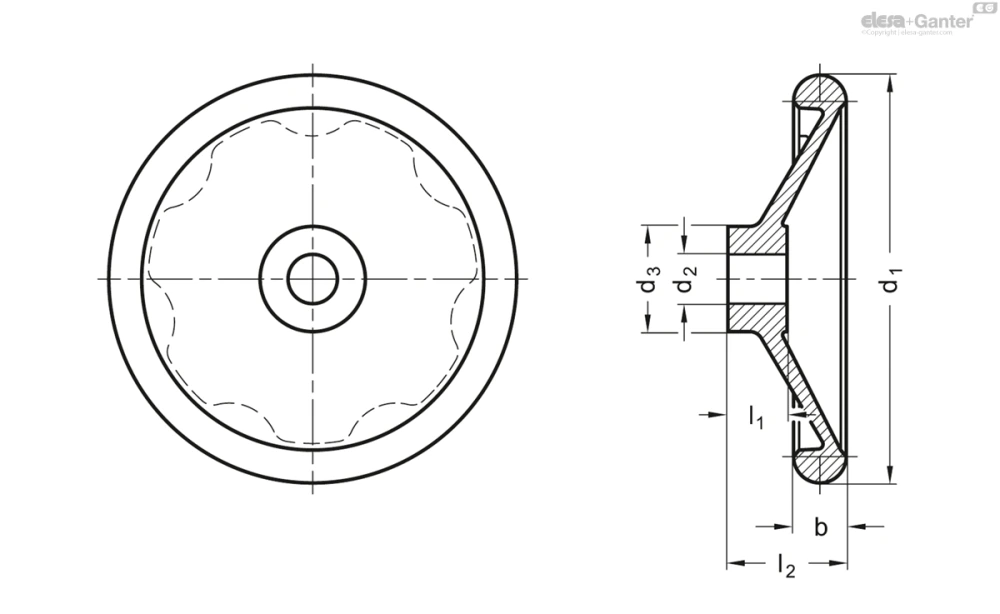

Схемы
DIN 3670-K
Таблица моделей — Дисковые маховики
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| DIN 3670-80-K10 | 80 | 10 | 14 | 26 | 16 | 29 | 126 | |
| DIN 3670-80-K12 | 80 | 12 | 14 | 26 | 16 | 29 | 125 | |
| DIN 3670-100-K10 | 100 | 10 | 15 | 28 | 17 | 33 | 188 | |
| DIN 3670-100-K12 | 100 | 12 | 15 | 28 | 17 | 33 | 184 | |
| DIN 3670-125-K12 | 125 | 12 | 16 | 31 | 18 | 36 | 304 | |
| DIN 3670-125-K14 | 125 | 14 | 16 | 31 | 18 | 36 | 302 | |
| DIN 3670-160-K14 | 160 | 14 | 18 | 36 | 20 | 40 | 526 | |
| DIN 3670-160-K16 | 160 | 16 | 18 | 36 | 20 | 40 | 492 | |
| DIN 3670-200-K18 | 200 | 18 | 22 | 42 | 24 | 45 | 930 | |
| DIN 3670-200-K20 | 200 | 20 | 22 | 42 | 24 | 45 | 935 | |
| DIN 3670-200-K22 | 200 | 22 | 22 | 42 | 24 | 45 | 881 | |
| DIN 3670-250-K22 | 250 | 22 | 26 | 48 | 28 | 50 | 1700 | |
| DIN 3670-250-K24 | 250 | 24 | 26 | 48 | 28 | 50 | 1592 | |
| DIN 3670-250-K26 | 250 | 26 | 26 | 48 | 28 | 50 | 1578 | |
| DIN 3670-315-K26 | 315 | 26 | 28 | 56 | 33 | 56 | 2690 | |
| DIN 3670-315-K28 | 315 | 28 | 28 | 56 | 33 | 56 | 2684 | |
| DIN 3670-315-K30 | 315 | 30 | 28 | 56 | 33 | 56 | 2630 | |
| DIN 3670-400-K30 | 400 | 30 | 32 | 65 | 38 | 63 | 4450 | |
| DIN 3670-400-K32 | 400 | 32 | 32 | 65 | 38 | 63 | 4552 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
Алюминий
- Механически обработанная втулка
- Полированный
- и обточенный обод
- Радиальное и осевое биение обода < 0,4
- Немеханическая дробеструйная обработка корпуса
Информация
Цельнолитые маховики DIN 3670 уже имеют выемки для захвата с обратной стороны. Как правило, они поставляются без ручек, но установка ручки возможна.
Маховики диаметром d1=80 и d1=400 не входят в официальный стандартный список.
Аксессуары
- GN 184 Потайные шайбы GN 184 (для осевой фиксации)
Техническая информация
- Шпоночный паз P9 DIN 6885-1
- Перекрёстные отверстия GN 110
- Основные допуски по стандартам ISO
