Серия GN 321
GN 321-B
Дисковые маховики
Алюминий, гладкий, полированный обод
Без шпоночного паза
Исполнения серии GN 321
Изображения

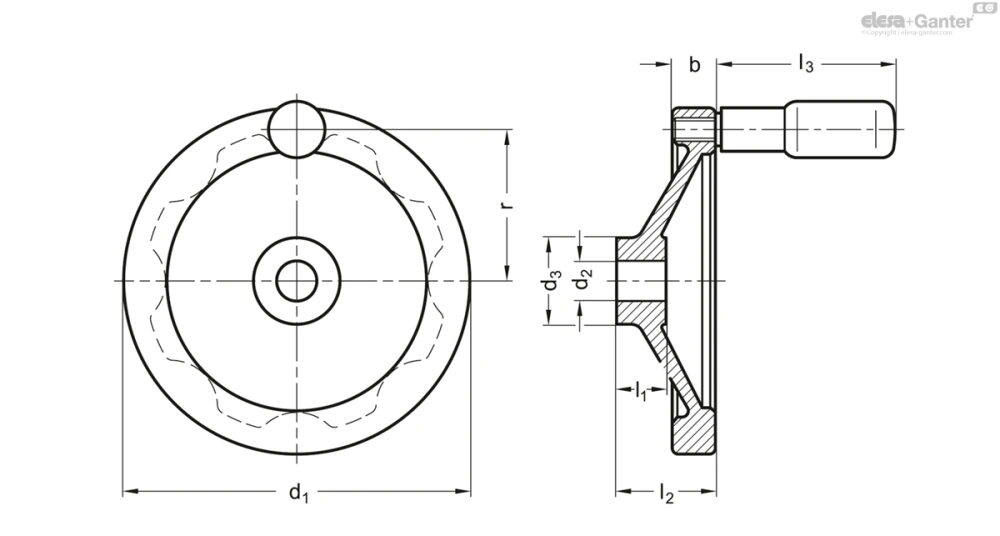

Схемы
GN 321-B
Таблица моделей — Дисковые маховики
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 321-80-B10-A | 80 | 10 | 13 | 26 | 16 | 26 | 44 | 33.5 | - | 133 | |
| GN 321-80-B10-R | 80 | 10 | 13 | 26 | 16 | 26 | 44 | 33.5 | 16 | 153 | |
| GN 321-80-B12-A | 80 | 12 | 13 | 26 | 16 | 26 | 44 | 33.5 | - | 131 | |
| GN 321-80-B12-R | 80 | 12 | 13 | 26 | 16 | 26 | 44 | 33.5 | 16 | 157 | |
| GN 321-100-B10-A | 100 | 10 | 14 | 28 | 17 | 30 | 58.5 | 42.5 | - | 50 | |
| GN 321-100-B10-R | 100 | 10 | 14 | 28 | 17 | 30 | 58.5 | 42.5 | 18 | 200 | |
| GN 321-100-B12-A | 100 | 12 | 14 | 28 | 17 | 30 | 58.5 | 42.5 | - | 214 | |
| GN 321-100-B12-R | 100 | 12 | 14 | 28 | 17 | 30 | 58.5 | 42.5 | 18 | 220 | |
| GN 321-125-B12-A | 125 | 12 | 15 | 31 | 18 | 33 | 61.5 | 54 | - | 316 | |
| GN 321-125-B12-R | 125 | 12 | 15 | 31 | 18 | 33 | 61.5 | 54 | 22 | 380 | |
| GN 321-125-B14-A | 125 | 14 | 15 | 31 | 18 | 33 | 61.5 | 54 | - | 300 | |
| GN 321-125-B14-R | 125 | 14 | 15 | 31 | 18 | 33 | 61.5 | 54 | 22 | 383 | |
| GN 321-140-B14-A | 140 | 14 | 16.5 | 36 | 19 | 36 | 76.5 | 61 | - | 431 | |
| GN 321-140-B14-R | 140 | 14 | 16.5 | 36 | 19 | 36 | 76.5 | 61 | 24 | 431 | |
| GN 321-140-B16-A | 140 | 16 | 16.5 | 36 | 19 | 36 | 76.5 | 61 | - | 427 | |
| GN 321-140-B16-R | 140 | 16 | 16.5 | 36 | 19 | 36 | 76.5 | 61 | 24 | 450 | |
| GN 321-160-B14-A | 160 | 14 | 18 | 36 | 20 | 39 | 76.5 | 71 | - | 570 | |
| GN 321-160-B14-R | 160 | 14 | 18 | 36 | 20 | 39 | 76.5 | 71 | 24 | 500 | |
| GN 321-160-B16-A | 160 | 16 | 18 | 36 | 20 | 39 | 76.5 | 71 | - | 560 | |
| GN 321-160-B16-R | 160 | 16 | 18 | 36 | 20 | 39 | 76.5 | 71 | 24 | 545 | |
| GN 321-200-B18-A | 200 | 18 | 20.5 | 45 | 24 | 45 | 86.5 | 89 | - | 885 | |
| GN 321-200-B18-R | 200 | 18 | 20.5 | 45 | 24 | 45 | 86.5 | 89 | 25 | 940 | |
| GN 321-200-B20-A | 200 | 20 | 20.5 | 45 | 24 | 45 | 86.5 | 89 | - | 875 | |
| GN 321-200-B20-R | 200 | 20 | 20.5 | 45 | 24 | 45 | 86.5 | 89 | 25 | 1009 | |
| GN 321-250-B22-A | 250 | 22 | 23 | 48 | 28 | 51 | 86.5 | 113 | - | 1500 | |
| GN 321-250-B22-R | 250 | 22 | 23 | 48 | 28 | 51 | 86.5 | 113 | 25 | 1647 | |
| GN 321-250-B26-A | 250 | 26 | 23 | 48 | 28 | 51 | 86.5 | 113 | - | 1480 | |
| GN 321-250-B26-R | 250 | 26 | 23 | 48 | 28 | 51 | 86.5 | 113 | 25 | 1604 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
Типы
- Тип A: без ручки
- Тип R: с вращающейся ручкой
Корпус маховика
Алюминий
- Механически обработанная втулка
- Полированный
- Обточенный со всех сторон
- Полированный «под зеркало»
- Радиальное и осевое биение < 0,4
- Немеханическая дробеструйная обработка корпуса
Вращающаяся ручка GN 798
Пластик, полиамид (PA)
- Чёрный цвет, матовая отделка
- Стальной шпиндель
- Оцинкованная, воронёная пассивированная
Информация
Дисковые маховики GN 321 имеют скрытые захваты с обратной стороны.
Принадлежности
- GN 184 Потайные шайбы GN 184 (для осевой фиксации)
Техническая информация
- Шпоночный паз P9 DIN 6885-1
- Перекрёстные отверстия GN 110
- Основные допуски по стандартам ISO
Вопрос о продукции
Спросите о серии GN 321-B — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
