Серия M.443

M.443-SH

Мостовидные ручки

Технополимер

Полиамид, для винтов с потайной головкой

Таблица (PDF)

Исполнения серии M.443

M.443-CH

Мостовидные ручки

Технополимер

M.443-EH

Мостовидные ручки

Технополимер

M.443-N-CH

Мостовидные ручки

Технополимер

M.443-SH

Мостовидные ручки

Технополимер

M.443-SH

Таблица моделей — Мостовидные ручки

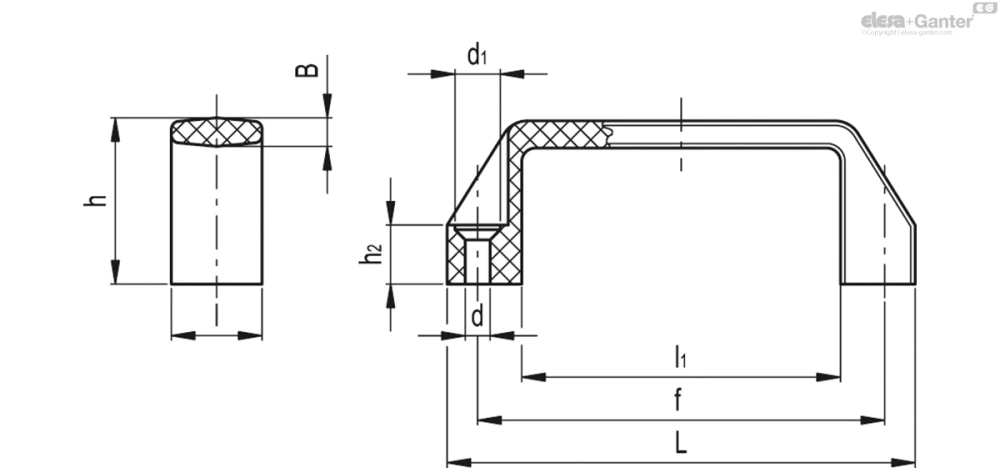

Артикул	Описание	L	f	d	d₁	h	h₂	A	l	l₁	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
37036	M.443/110-SH	109	93.5±0.5	5.5	10	38	13	5.5	21	74	3500	2500	16	6	26
37136	M.443/140-SH	137	117±1	6.5	12	41	15	7	26	93	4500	2500	17	7	45
37146	M.443/145-SH	142	122±1	6.5	12	41	15	7	26	100	3700	2500	25	14	47
37187	M.443/170-SH	160	140±1	6.5	12	46	16	7	27	113	3400	2600	27	20	58
37199	M.443/180-SH	172	150±1	6.5	12	47	17	7	27	125	3000	2600	27	15	61
37247	M.443/190-SH	179	160±1	6.5	12	50	17	7	28	132	3300	2700	29	20	65
37236	M.443/200-SH	196	179±1	6.5	12	50	17	7.5	28	151	3500	2700	22	15	74

3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

M.443-CH: технополимер армированный стекловолокном на основе полиамида (PA), чёрный, оранжевый, серый, красный и зеленый цвет, матовая отделка.

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

M.443-N-CH: технополимер на основе полипропилена (PP), армированный стекловолокном, чёрный цвет.

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

M.443-SH: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет.

Сквозные отверстия для винтов с потайной головкой.

M.443-EH: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет.

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом, винтов с шестигранной головкой или стандартных контргаек.

Общая информация

Технические данные

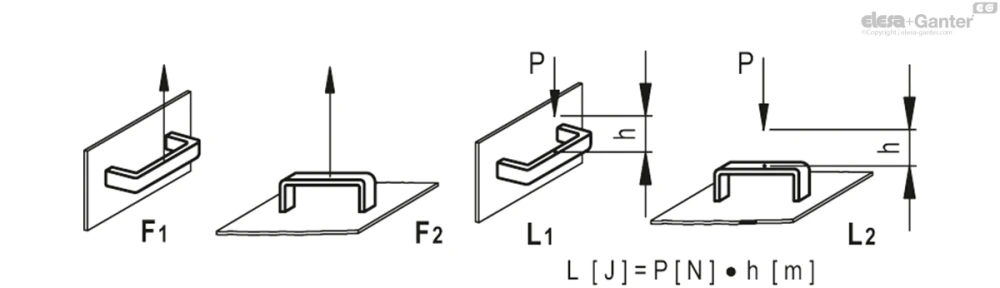

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
