Серия M.443

M.443-EH

Мостовидные ручки

Технополимер

Полиамид, для цилиндрических головок, шестиугольная головка

Таблица (PDF)

Исполнения серии M.443

M.443-CH

Мостовидные ручки

Технополимер

M.443-EH

Мостовидные ручки

Технополимер

M.443-N-CH

Мостовидные ручки

Технополимер

M.443-SH

Мостовидные ручки

Технополимер

M.443-EH

Таблица моделей — Мостовидные ручки

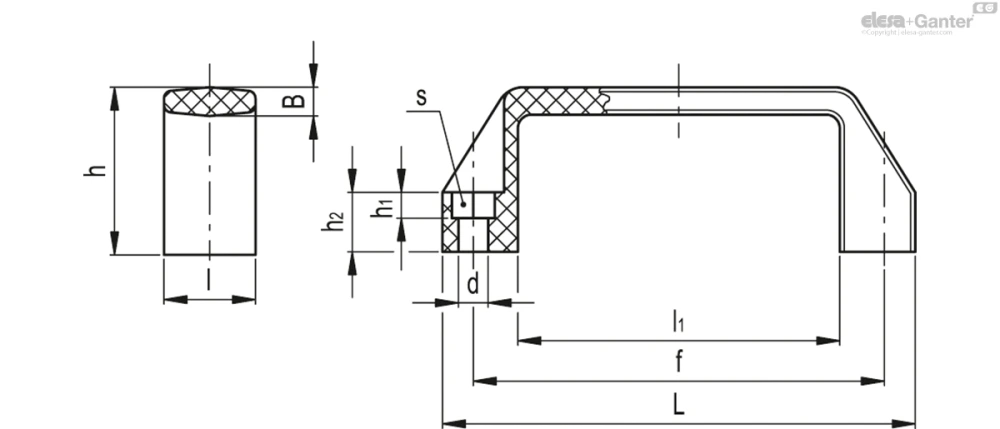

Артикул	Описание	L	f	d	s	h	h₁	h₂	A	l	l₁	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
37037	M.443/110-EH-5	109	93.5±0.5	5.5	8	38	6	13	5.5	21	74	3500	2500	15	8	26
37137	M.443/140-EH-6	137	117±1	6.5	10	41	6	15	7	26	93	4500	2500	20	13	45
37138	M.443/140-EH-8	137	117±1	8.5	13	41	8.5	15	7	26	93	4500	2500	20	13	42
37141	M.443/145-EH-6	142	122±1	6.5	10	41	6.5	15	7	26	100	3700	2500	25	14	45
37189	M.443/170-EH-6	160	140±1	6.5	10	46	6.5	16	7	27	113	3400	2600	27	20	56
37198	M.443/180-EH-6	172	150±1	6.5	10	47	6.5	17	7	27	125	3000	2600	27	15	61
37249	M.443/190-EH-6	179	160±1	6.5	10	50	6.5	17	7	28	132	3300	2700	29	20	64

3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

M.443-CH: технополимер армированный стекловолокном на основе полиамида (PA), чёрный, оранжевый, серый, красный и зеленый цвет, матовая отделка.

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

M.443-N-CH: технополимер на основе полипропилена (PP), армированный стекловолокном, чёрный цвет.

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

M.443-SH: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет.

Сквозные отверстия для винтов с потайной головкой.

M.443-EH: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет.

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом, винтов с шестигранной головкой или стандартных контргаек.

Общая информация

Технические данные

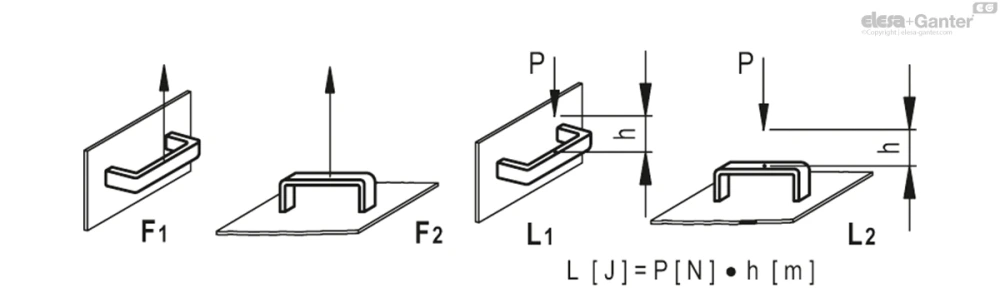

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
