Серия M.443

M.443-CH

Мостовидные ручки

Технополимер

Полиамид, для винтов с цилиндрической головкой

__logo__ELE_OD__ PROFILE COMPATIBLEСТАНДАРТНЫЕ ДЕТАЛИ МАШИН ДЛЯ СИСТЕМ ПРОФИЛЕЙПредставленные в данной линейке стандартные детали совместимы с большинством распространённых систем алюминиевых профилей. При помощи подходящих сборочных комплектов стандартные детали ELESA+GANTER легко соединяются с профилями, позволяя тем самым экономить время и средства на заказ необходимых деталей по отдельности.- Совместимы с распространёнными системами профилей- Для пазов шириной в 6, 8 и 10 мм- Для профилей в 30, 40 и 45 ммИзделия предназначены для монтажа на распространённых системах профилей в самых разных отраслях. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры Технополимер на основе полипропилена Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии M.443

M.443-CH

M.443-CH

Мостовидные ручки

Технополимер
M.443-EH

M.443-EH

Мостовидные ручки

Технополимер
M.443-N-CH

M.443-N-CH

Мостовидные ручки

Технополимер
M.443-SH

M.443-SH

Мостовидные ручки

Технополимер

Изображения

M.443-CH — Мостовидные ручки M.443-CH — Мостовидные ручки M.443-CH — Мостовидные ручки M.443-CH — Мостовидные ручки M.443-CH — Мостовидные ручки M.443-CH — Мостовидные ручки

Схемы

Схема M.443-CH Схема M.443-CH

M.443-CH

Таблица моделей — Мостовидные ручки

Артикул Описание
В корзину
37001 M.443/110-CH-C9 109 93.5±0.5 6.5 10.5 38 7 13 5.5 21 74 3500 2500 15 8 25
37002 M.443/110-CH-C2 109 93.5±0.5 6.5 10.5 38 7 13 5.5 21 74 3500 2500 15 8 26
37004 M.443/110-CH-C31 109 93.5±0.5 6.5 10.5 38 7 13 5.5 21 74 3500 2500 15 8 26
37005 M.443/110-CH-C6 109 93.5±0.6 6.5 10.5 38 7 13 5.5 21 74 3500 2500 15 8 26
37006 M.443/110-CH-C17 109 93.5±0.6 6.5 10.5 38 7 13 5.5 21 74 3500 2500 15 8 26
37111 M.443/140-6-CH-C9 137 117±1 6.5 10.5 41 7 15 7 26 93 4500 2500 20 13 44
37112 M.443/140-6-CH-C2 137 117±1 6.5 10.5 41 7 15 7 26 93 4500 2500 20 13 44
37114 M.443/140-6-CH-C31 137 117±1 6.5 10.5 41 7 15 7 26 93 4500 2500 20 13 44
37115 M.443/140-6-CH-C6 137 117±1 6.5 10.5 41 7 15 7 26 93 4500 2500 20 13 44
37116 M.443/140-6-CH-C17 137 117±1 6.5 10.5 41 7 15 7 26 93 4500 2500 20 13 44
37101 M.443/140-8-CH-C9 137 117±1 8.5 13.5 41 8.5 15 7 26 93 4500 2500 20 13 44
37102 M.443/140-8-CH-C2 137 117±1 8.5 13.5 41 8.5 15 7 26 93 4500 2500 20 13 44
37104 M.443/140-8-CH-C31 137 117±1 8.5 13.5 41 8.5 15 7 26 93 4500 2500 20 13 45
37105 M.443/140-8-CH-C6 137 117±1 8.5 13.5 41 8.5 15 7 26 93 4500 2500 20 13 44
37106 M.443/140-8-CH-C17 137 117±1 8.5 13.5 41 8.5 15 7 26 93 4500 2500 20 13 48
37145 M.443/145-CH-C9 142 120÷122±1 8.5 13.5 41 8.5 15 7 26 100 3700 2500 25 14 45
37142 M.443/145-CH-C2 142 120÷122±1 8.5 13.5 41 8.5 15 7 26 100 3700 2500 25 14 45
37148 M.443/145-CH-C31 142 120÷122±1 8.5 13.5 41 8.5 15 7 26 100 3700 2500 25 14 45
37149 M.443/145-CH-C6 142 120÷122±1 8.5 13.5 41 8.5 15 7 26 100 3700 2500 25 14 45
37147 M.443/145-CH-C17 142 120÷122±1 8.5 13.5 41 8.5 15 7 26 100 3700 2500 25 14 45
37151 M.443/150-CH-C9 150 132±1 8.5 13.5 45 8.5 16 7 27 108 3500 2500 27 14 48
37152 M.443/150-CH-C2 150 132±1 8.5 13.5 45 8.5 16 7 27 108 3500 2500 27 14 50
37154 M.443/150-CH-C31 150 132±1 8.5 13.5 45 8.5 16 7 27 108 3500 2500 27 14 51
37155 M.443/150-CH-C6 150 132±2 8.5 13.6 46 8.5 16 7 27 108 3500 2500 27 14 51
37156 M.443/150-CH-C17 150 132±2 8.5 13.6 46 8.5 16 7 27 108 3500 2500 27 14 50
37183 M.443/170-CH-C9 160 140±1 8.5 13.5 46 8.5 16 7 27 113 3400 2600 27 20 55
37184 M.443/170-CH-C2 160 140±1 8.5 13.5 46 8.5 16 7 27 113 3400 2600 27 20 56
37185 M.443/170-CH-C31 160 140±1 8.5 13.5 46 8.5 16 7 27 113 3400 2600 27 20 56
37188 M.443/170-CH-C6 160 140±1 8.5 13.5 46 8.5 16 7 27 113 3400 2600 27 20 55
37182 M.443/170-CH-C17 160 140±1 8.5 13.5 46 8.5 16 7 27 113 3400 2600 27 20 58
37191 M.443/180-CH-C9 172 149÷152±1 8.5 13.5 47 8.5 17 7 27 125 3000 2700 27 20 59
37192 M.443/180-CH-C2 172 149÷152±1 8.5 13.5 47 8.5 17 7 27 125 3000 2700 27 20 60
37193 M.443/180-CH-C31 172 149÷152±1 8.5 13.5 47 8.5 17 7 27 125 3000 2700 27 20 62
37190 M.443/180-CH-C6 172 149÷152±1 8.5 13.5 47 8.5 17 7 27 125 3000 2700 27 20 59
37194 M.443/180-CH-C17 172 149÷152±1 8.5 13.5 47 8.5 17 7 27 125 3000 2700 27 20 61
37241 M.443/190-CH-C9 179 160±1 8.5 13.5 50 8.5 17 7 28 132 3300 2700 29 20 63
37242 M.443/190-CH-C2 179 160±1 8.5 13.5 50 8.5 17 7 28 132 3300 2700 29 20 69
37244 M.443/190-CH-C31 179 160±1 8.5 13.5 50 8.5 17 7 28 132 3300 2700 29 20 69
37248 M.443/190-CH-C6 179 160±1 8.5 13.5 50 8.5 17 7 28 132 3300 2700 29 20 63
37245 M.443/190-CH-C17 179 160±1 8.5 13.5 50 8.5 17 7 28 132 3300 2700 29 20 69
37201 M.443/200-CH-C9 196 179±1 8.5 13.5 50 8.5 17 7.5 28 151 2800 2700 33 20 71
37202 M.443/200-CH-C2 196 179±1 8.5 13.5 50 8.5 17 7.5 28 151 2800 2700 33 20 73
37204 M.443/200-CH-C31 196 179±1 8.5 13.5 50 8.5 17 7.5 28 151 2800 2700 33 20 74
37205 M.443/200-CH-C6 196 179±1 8.5 13.5 50 8.5 17 7.5 28 151 2800 2700 33 20 73
37206 M.443/200-CH-C17 196 179±1 8.5 13.5 50 8.5 17 7.5 28 151 2800 2700 33 20 73
37251 M.443/260-CH-C9 260 235±1 10.5 16.5 54 10.5 20 8.5 30 201 3200 3500 40 34 117
37252 M.443/260-CH-C2 260 235±1 10.5 16.5 54 10.5 20 8.5 30 201 3200 3500 40 34 121
37254 M.443/260-CH-C31 260 235±1 10.5 16.5 54 10.5 20 8.5 30 201 3200 3500 40 34 121
37256 M.443/260-CH-C6 260 235±1 10.5 16.5 54 10.5 20 8.5 30 201 3200 3500 40 34 117
37255 M.443/260-CH-C17 260 235±1 10.5 16.5 54 10.5 20 8.5 30 201 3200 3500 40 34 121
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • M.443-CH: технополимер армированный стекловолокном на основе полиамида (PA), чёрный, оранжевый, серый, красный и зеленый цвет, матовая отделка.

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

  • M.443-N-CH: технополимер на основе полипропилена (PP), армированный стекловолокном, чёрный цвет.

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

  • M.443-SH: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет.

Сквозные отверстия для винтов с потайной головкой.

  • M.443-EH: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет.

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом, винтов с шестигранной головкой или стандартных контргаек.

Общая информация

Технические данные

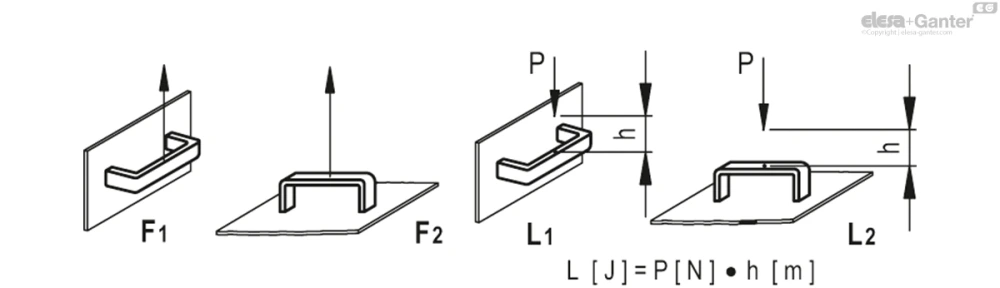

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Вопрос о продукции

Спросите о серии M.443-CH — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ADT — Соединительные детали для сборки ручек M.643-FM на трубках

ADT

Соединительные детали для сборки ручек M.643-FM на трубках

Технополимер

Соединительные детали для сборки ручек M.643-FM на трубках
DS-EBP. — Распорные втулки для мостовидных ручек EBP.

DS-EBP.

Распорные втулки для мостовидных ручек EBP.

Технополимер

Распорные втулки для мостовидных ручек EBP.
DS-EMPC — Распорные втулки

DS-EMPC

Распорные втулки

для мостовидных ручек EMPC, технополимер

Распорные втулки
EBP-B — Мостовидные ручки

EBP-B

Мостовидные ручки

Технополимер

Латунная втулка, глухие рузьбовые отверстия для монтажа с внутренней
EBP-L — Мостовидные ручки

EBP-L

Мостовидные ручки

Технополимер

Мостовидные ручки
EBP-L-CLEAN — Мостовидные ручки

EBP-L-CLEAN

Мостовидные ручки

Технополимер, легкоочищаемые

Мостовидные ручки
EBP-SAN — Мостовидная ручка

EBP-SAN

Мостовидная ручка

Технополимер с антибактериальной защитой

Мостовидная ручка
EBP. — Мостовидные ручки

EBP.

Мостовидные ручки

Технополимер

Сквозные отверстия, для монтажа с внешней стороны

Артикул модели

M.443-CH — Мостовидные ручки

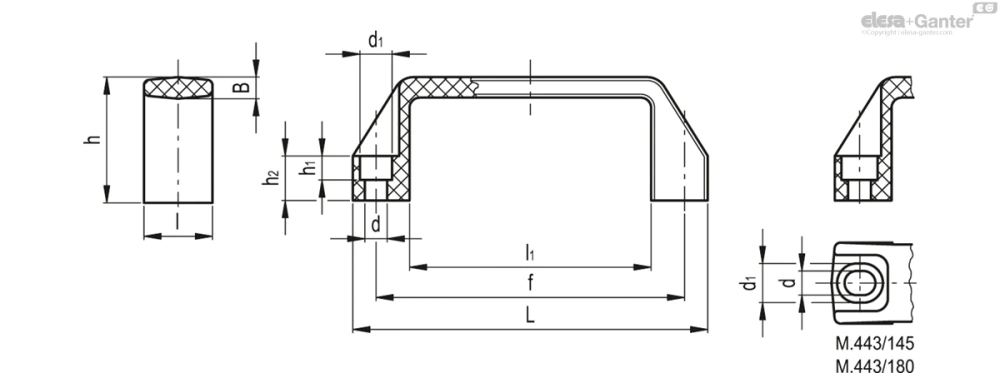

Чертёж M.443-CH Чертёж M.443-CH
