Серия M.443

M.443-N-CH

Мостовидные ручки

Технополимер

Полипропилен, под винты с цилиндрической головкой

Таблица (PDF)

Исполнения серии M.443

M.443-CH

Мостовидные ручки

Технополимер

M.443-EH

Мостовидные ручки

Технополимер

M.443-N-CH

Мостовидные ручки

Технополимер

M.443-SH

Мостовидные ручки

Технополимер

M.443-N-CH

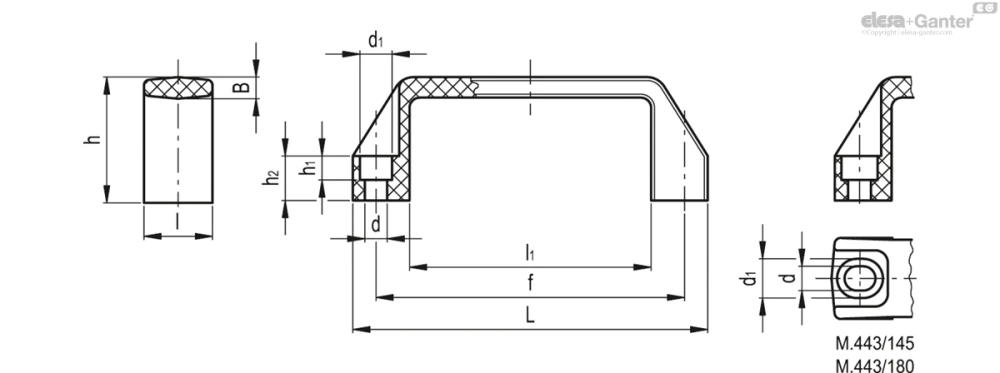

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	f	d	d₁	h	h₁	h₂	A	l	l₁	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
37031	M.443/110 N-CH	109	93.5±0.5	6.5	10.5	38	7	13	5.5	21	74	1700	1300	8	3	21
37132	M.443/140 6-N-CH	137	117±1	6.5	10.5	41	7	15	7	26	93	2000	1500	10	4	36
37131	M.443/140 8-N-CH	137	117±1	8.5	13.5	41	8.5	15	7	26	93	2000	1500	10	4	36
37143	M.443/145-6-N-CH	142	120÷122±1	6.5	10.5	41	8.5	15	7	26	100	1600	1500	12	5	38
37144	M.443/145 N-CH	142	120÷122±1	8.5	13.5	41	8.5	15	7	26	100	1600	1500	12	5	36
37181	M.443/150 N-CH	150	132±1	8.5	13.5	45	8.5	16	7	27	108	2000	1300	12	5	39
37186	M.443/170 N-CH	160	140±1	8.5	13.5	46	8.5	16	7	27	113	1800	1300	13	6	45
37196	M.443/180 N-CH	172	149÷152±1	8.5	13.5	47	8.5	17	7	27	125	1800	1300	14	7	48
37246	M.443/190 N-CH	179	160±1	8.5	13.5	50	8.5	17	7	28	132	1800	1300	15	7	52
37231	M.443/200 N-CH	196	179±1	8.5	13.5	50	8.5	17	7.5	28	151	1800	1300	16	8	57
37281	M.443/260 N-CH	260	235±1	10.5	16.5	54	10.5	20	8.5	30	201	1700	1700	17	11	99

3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

M.443-CH: технополимер армированный стекловолокном на основе полиамида (PA), чёрный, оранжевый, серый, красный и зеленый цвет, матовая отделка.

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

M.443-N-CH: технополимер на основе полипропилена (PP), армированный стекловолокном, чёрный цвет.

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

M.443-SH: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет.

Сквозные отверстия для винтов с потайной головкой.

M.443-EH: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет.

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом, винтов с шестигранной головкой или стандартных контргаек.

Общая информация

Технические данные

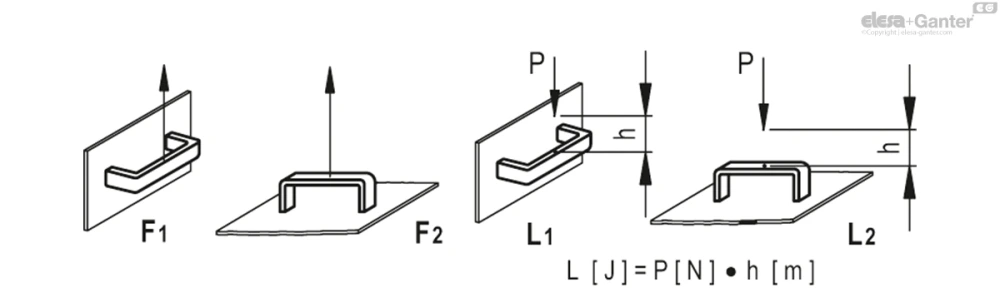

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
