Мостовидные ручки

Технополимер, легкоочищаемые

Мостовидные ручки

Таблица (PDF)

EBP-L-CLEAN

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	f	d	s	D	h	h₁	h₂	A	l₁	F₁*[N]	F₁#[N]	F₂*[N]	F₂#[N]	L₁#[J]	L₂#[J]	Вес (г)	В корзину
150451	EBP-L.335-8-CLEAN	335	300±1	8.5	13	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
150452	EBP-L.335-10-CLEAN	335	300±1	10.5	17	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202

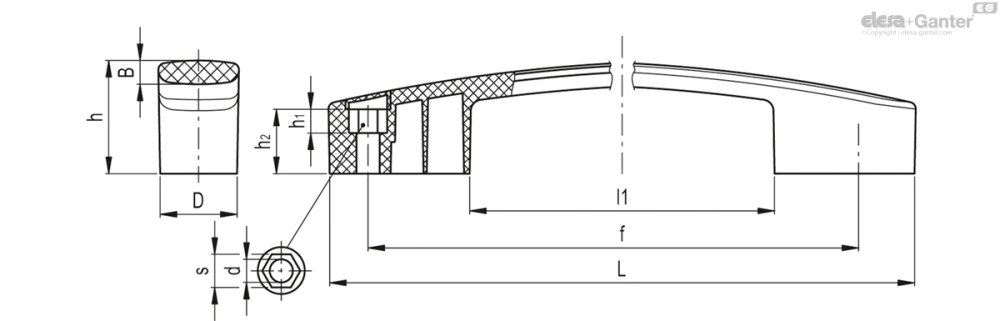

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, белый цвет (подобно RAL 9002), матовая поверхность.

Декоративные заглушки винтов

Входят в комплект поставки, сборка путём плотной посадки, снимаются с помощью отвёртки.

Стандартное исполнение

Сквозные отверстия для монтажа с внешней или внутренней стороны посредством винтов с цилиндрической головкой и шестигранным гнездом, винтов с шестигранной головкой или гаек.

Рекомендуемый момент затяжки:

монтаж с обратной стороны с отверстиями без резьбы: 10 [Н·м]

монтаж с внешней стороны с отверстиями без резьбы или с резьбой: 10 [Н·м].

Общая информация

Особенности и области применения

Особенно подходят для установки на медицинское и больничное оборудование и на пищевую технику, чьи компоненты должны регулярно проходить очистку по гигиеническим причинам.

Технические данные

Значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
