Соединительные детали для сборки ручек M.643-FM на трубках

Технополимер

Таблица (PDF)

ADT — Соединительные детали для сборки ручек M.643-FM на трубках

ADT

Таблица моделей — Соединительные детали для сборки ручек M.643-FM на трубках

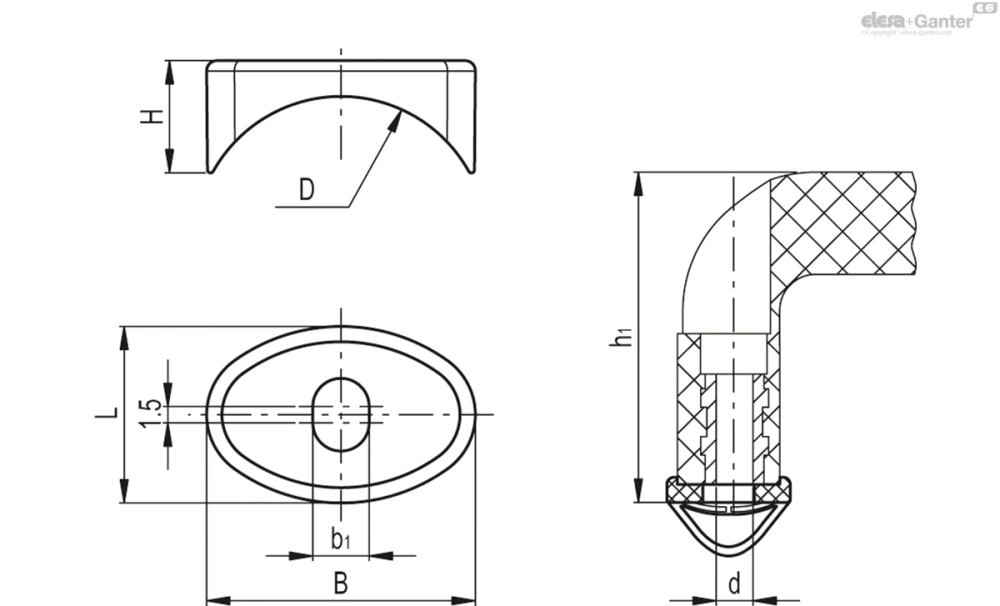

Артикул	Описание	L	d	D	H	h₁	A	b₁	D Трубка	F₁[N]	F₂[N]	L₁[J]	L₂[J]	C#[Nm]	Вес (г)	В корзину
260051	ADT-M.643-FM/100	17	5	28.6	11	45	26	5.5	28.6÷32	1600	2500	9	7	5	5
260053	ADT-M.643-FM/140	19	6	28.6	13	51	28.5	6.5	28.6÷32	1700	2900	9	7	6	6

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (ПА), армированный стекловолокном, чёрный цвет, матовая отделка.

Общая информация

Особенности и области применения

Соединительные детали обеспечивают сборку ручек M.643-FM на трубках круглого сечения диаметром от 28,6 до 32 мм.

Монтаж

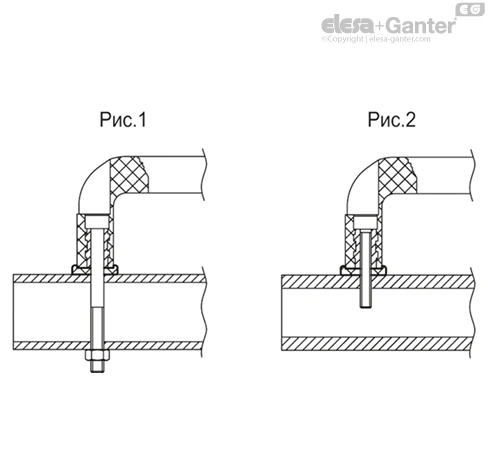

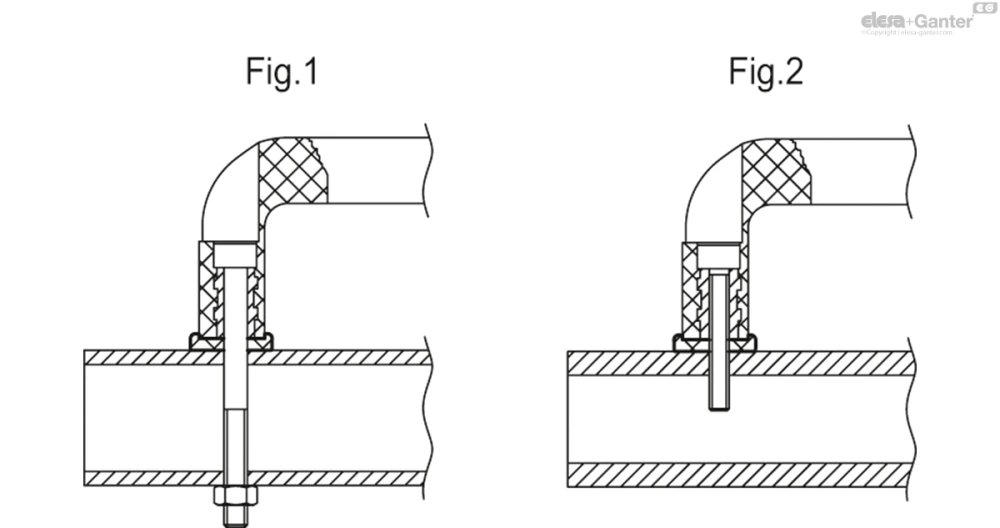

Отверстие без резьбы, полностью проходящее через трубку, с гайкой с внешней стороны (рис. 1).

Резьбовое отверстие в стенке трубки для трубок толщиной > 2 мм (рис. 2).

Технические данные

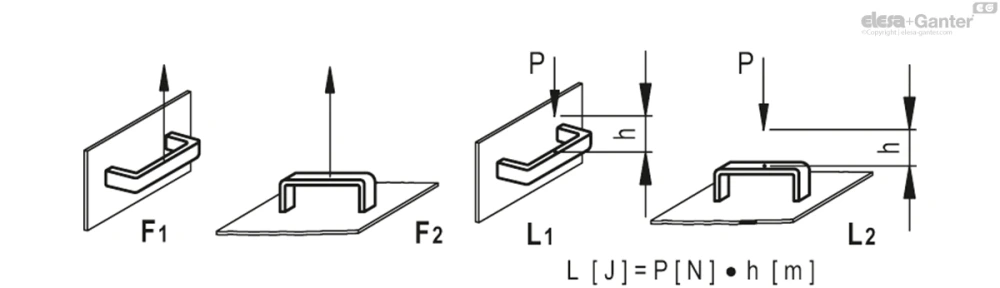

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
