Серия EBP-L

EBP-L

Мостовидные ручки

Технополимер

Мостовидные ручки

Таблица (PDF)

EBP-L

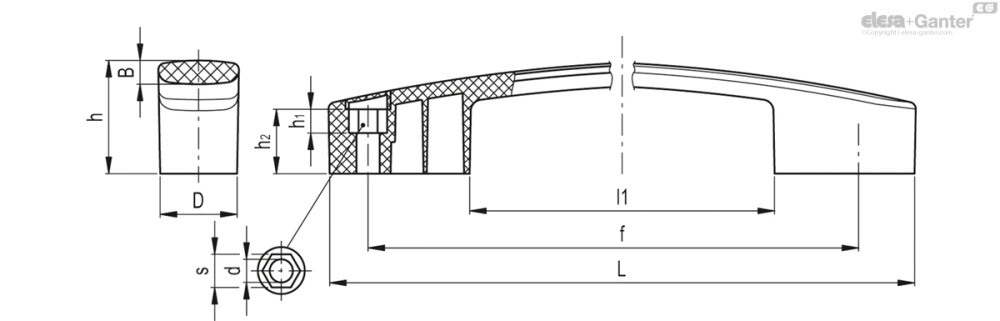

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	f	d	s	D	h	h₁	h₂	A	l₁	F₁*[N]	F₁#[N]	F₂*[N]	F₂#[N]	L₁#[J]	L₂#[J]	Вес (г)
260451-C1	EBP-L.335-8-C1	335	300±1	8.5	13	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260451-C2	EBP-L.335-8-C2	335	300±1	8.5	13	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260451-C3	EBP-L.335-8-C3	335	300±1	8.5	13	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260451-C4	EBP-L.335-8-C4	335	300±1	8.5	13	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260451-C5	EBP-L.335-8-C5	335	300±1	8.5	13	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260451-C6	EBP-L.335-8-C6	335	300±1	8.5	13	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260451-C17	EBP-L.335-8-C17	335	300±1	8.5	13	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260452-C1	EBP-L.335-10-C1	335	300±1	10.5	17	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260452-C2	EBP-L.335-10-C2	335	300±1	10.5	17	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260452-C3	EBP-L.335-10-C3	335	300±1	10.5	17	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260452-C4	EBP-L.335-10-C4	335	300±1	10.5	17	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260452-C5	EBP-L.335-10-C5	335	300±1	10.5	17	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260452-C6	EBP-L.335-10-C6	335	300±1	10.5	17	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202
260452-C17	EBP-L.335-10-C17	335	300±1	10.5	17	35.5	51	10.5	28.5	10.5	210	1000	2500	1000	5000	44	14	202

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Декоративные заглушки винтов

ECA.B: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность.

Входят в комплект поставки, сборка путём плотной посадки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартное исполнение

Сквозные отверстия для монтажа с внешней или внутренней стороны посредством винтов с цилиндрической головкой и шестигранным гнездом, винтов с шестигранной головкой или гаек.

Рекомендуемый момент затяжки:

монтаж с обратной стороны с отверстиями без резьбы: 10 [Н·м]

монтаж с внешней стороны с отверстиями без резьбы или с резьбой: 10 [Н·м].

Общая информация

Технические данные

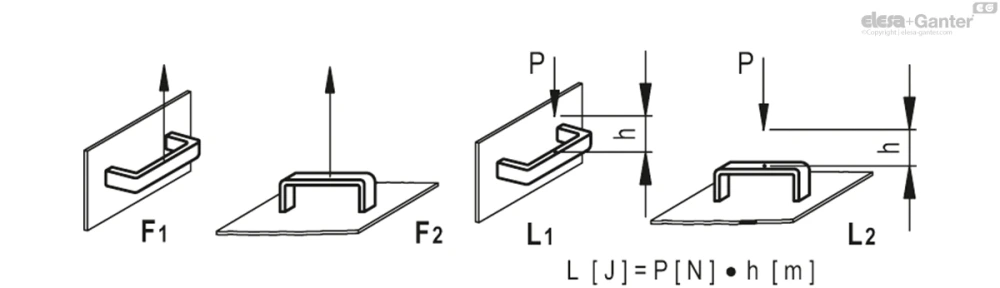

Значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
