Серия EBP.

EBP.

Мостовидные ручки

Технополимер

Сквозные отверстия, для монтажа с внешней стороны

Таблица (PDF)

Исполнения серии EBP.

EBP-B

Мостовидные ручки

Технополимер

EBP.

Мостовидные ручки

Технополимер

EBP.

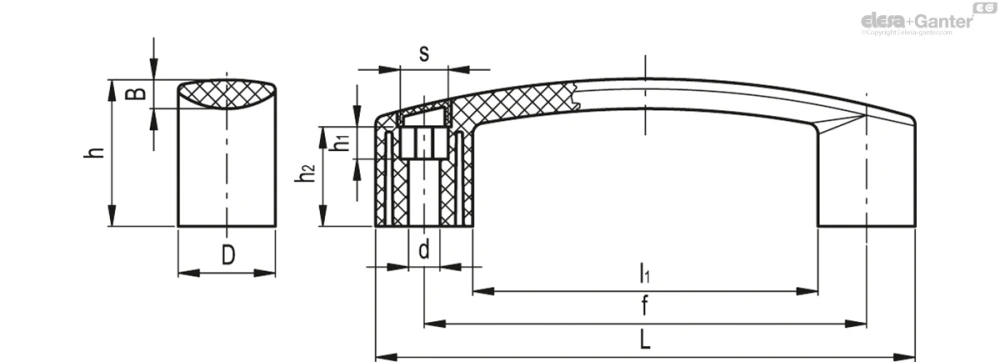

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	f	d	s	D	h	h₁	h₂	A	l₁	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
260111-C1	EBP.110-6-C1	116	93.5±0.5	6.5	10	22	35	6.5	23.5	7.5	72	2000	1500	8	3	36
260111-C2	EBP.110-6-C2	116	93.5±0.5	6.5	10	22	35	6.5	23.5	7.5	72	2000	1500	8	3	36
260111-C3	EBP.110-6-C3	116	93.5±0.5	6.5	10	22	35	6.5	23.5	7.5	72	2000	1500	8	3	36
260111-C4	EBP.110-6-C4	116	93.5±0.5	6.5	10	22	35	6.5	23.5	7.5	72	2000	1500	8	3	36
260111-C5	EBP.110-6-C5	116	93.5±0.5	6.5	10	22	35	6.5	23.5	7.5	72	2000	1500	8	3	36
260111-C6	EBP.110-6-C6	116	93.5±0.5	6.5	10	22	35	6.5	23.5	7.5	72	2000	1500	8	3	36
260111-C17	EBP.110-6-C17	116	93.5±0.5	6.5	10	22	35	6.5	23.5	7.5	72	2000	1500	8	3	36
260210-C1	EBP.140-6-C1	144	117±0.5	6.5	10	26.5	39	19.5	26.5	8.5	91	2700	1800	10	4	58
260210-C2	EBP.140-6-C2	144	117±0.5	6.5	10	26.5	39	19.5	26.5	8.5	91	2700	1800	10	4	58
260210-C3	EBP.140-6-C3	144	117±0.5	6.5	10	26.5	39	19.5	26.5	8.5	91	2700	1800	10	4	58
260210-C4	EBP.140-6-C4	144	117±0.5	6.5	10	26.5	39	19.5	26.5	8.5	91	2700	1800	10	4	58
260210-C5	EBP.140-6-C5	144	117±0.5	6.5	10	26.5	39	19.5	26.5	8.5	91	2700	1800	10	4	58
260210-C6	EBP.140-6-C6	144	117±0.5	6.5	10	26.5	39	19.5	26.5	8.5	91	2700	1800	10	4	58
260210-C17	EBP.140-6-C17	144	117±0.5	6.5	10	26.5	39	19.5	26.5	8.5	91	2700	1800	10	4	58
260211-C1	EBP.140-8-C1	144	117±0.5	8.5	13	26.5	39	8.5	26.5	8.5	91	2700	1800	10	4	57
260211-C2	EBP.140-8-C2	144	117±0.5	8.5	13	26.5	39	8.5	26.5	8.5	91	2700	1800	10	4	57
260211-C3	EBP.140-8-C3	144	117±0.5	8.5	13	26.5	39	8.5	26.5	8.5	91	2700	1800	10	4	57
260211-C4	EBP.140-8-C4	144	117±0.5	8.5	13	26.5	39	8.5	26.5	8.5	91	2700	1800	10	4	57
260211-C5	EBP.140-8-C5	144	117±0.5	8.5	13	26.5	39	8.5	26.5	8.5	91	2700	1800	10	4	57
260211-C6	EBP.140-8-C6	144	117±0.5	8.5	13	26.5	39	8.5	26.5	8.5	91	2700	1800	10	4	57
260211-C17	EBP.140-8-C17	144	117±0.5	8.5	13	26.5	39	8.5	26.5	8.5	91	2700	1800	10	4	57
260230-C1	EBP.145-6-C1	147	120±0.5	6.5	10	27	40.5	10.5	28	9.5	93	2700	1800	10	4	62
260230-C2	EBP.145-6-C2	147	120±0.5	6.5	10	27	40.5	10.5	28	9.5	93	2700	1800	10	4	62
260230-C3	EBP.145-6-C3	147	120±0.5	6.5	10	27	40.5	10.5	28	9.5	93	2700	1800	10	4	62
260230-C4	EBP.145-6-C4	147	120±0.5	6.5	10	27	40.5	10.5	28	9.5	93	2700	1800	10	4	62
260230-C5	EBP.145-6-C5	147	120±0.5	6.5	10	27	40.5	10.5	28	9.5	93	2700	1800	10	4	62
260230-C6	EBP.145-6-C6	147	120±0.5	6.5	10	27	40.5	10.5	28	9.5	93	2700	1800	10	4	62
260230-C17	EBP.145-6-C17	147	120±0.5	6.5	10	27	40.5	10.5	28	9.5	93	2700	1800	10	4	62
260231-C1	EBP.145-8-C1	147	120±0.5	8.5	13	27	40.5	10.5	28	9.5	93	2700	1800	10	4	65
260231-C2	EBP.145-8-C2	147	120±0.5	8.5	13	27	40.5	10.5	28	9.5	93	2700	1800	10	4	65
260231-C3	EBP.145-8-C3	147	120±0.5	8.5	13	27	40.5	10.5	28	9.5	93	2700	1800	10	4	65
260231-C4	EBP.145-8-C4	147	120±0.5	8.5	13	27	40.5	10.5	28	9.5	93	2700	1800	10	4	65
260231-C5	EBP.145-8-C5	147	120±0.5	8.5	13	27	40.5	10.5	28	9.5	93	2700	1800	10	4	65
260231-C6	EBP.145-8-C6	147	120±0.5	8.5	13	27	40.5	10.5	28	9.5	93	2700	1800	10	4	65
260231-C17	EBP.145-8-C17	147	120±0.5	8.5	13	27	40.5	10.5	28	9.5	93	2700	1800	10	4	65
260251-C1	EBP.150-8-C1	159	132±0.5	8.5	13	27	42	10.5	28	9.5	105	2700	1800	11	4	67
260251-C2	EBP.150-8-C2	159	132±0.5	8.5	13	27	42	10.5	28	9.5	105	2700	1800	11	4	67
260251-C3	EBP.150-8-C3	159	132±0.5	8.5	13	27	42	10.5	28	9.5	105	2700	1800	11	4	67
260251-C4	EBP.150-8-C4	159	132±0.5	8.5	13	27	42	10.5	28	9.5	105	2700	1800	11	4	67
260251-C5	EBP.150-8-C5	159	132±0.5	8.5	13	27	42	10.5	28	9.5	105	2700	1800	11	4	67
260251-C6	EBP.150-8-C6	159	132±0.5	8.5	13	27	42	10.5	28	9.5	105	2700	1800	11	4	67
260251-C17	EBP.150-8-C17	159	132±0.5	8.5	13	27	42	10.5	28	9.5	105	2700	1800	11	4	67
260311-C1	EBP.180-8-C1	178	150±1	8.5	13	28	45	14	32	9.5	122	2700	1500	12	5	83
260311-C2	EBP.180-8-C2	178	150±1	8.5	13	28	45	14	32	9.5	122	2700	1500	12	5	83
260311-C3	EBP.180-8-C3	178	150±1	8.5	13	28	45	14	32	9.5	122	2700	1500	12	5	83
260311-C4	EBP.180-8-C4	178	150±1	8.5	13	28	45	14	32	9.5	122	2700	1500	12	5	83
260311-C5	EBP.180-8-C5	178	150±1	8.5	13	28	45	14	32	9.5	122	2700	1500	12	5	83
260311-C6	EBP.180-8-C6	178	150±1	8.5	13	28	45	14	32	9.5	122	2700	1500	12	5	83
260311-C17	EBP.180-8-C17	178	150±1	8.5	13	28	45	14	32	9.5	122	2700	1500	12	5	83
260411-C1	EBP.200-8-C1	208.5	179±1	8.5	13	29	51	16	35	9.5	150.5	2200	1500	16	9	96
260411-C2	EBP.200-8-C2	208.5	179±1	8.5	13	29	51	16	35	9.5	150.5	2200	1500	16	9	96
260411-C3	EBP.200-8-C3	208.5	179±1	8.5	13	29	51	16	35	9.5	150.5	2200	1500	16	9	96
260411-C4	EBP.200-8-C4	208.5	179±1	8.5	13	29	51	16	35	9.5	150.5	2200	1500	16	9	96
260411-C5	EBP.200-8-C5	208.5	179±1	8.5	13	29	51	16	35	9.5	150.5	2200	1500	16	9	96
260411-C6	EBP.200-8-C6	208.5	179±1	8.5	13	29	51	16	35	9.5	150.5	2200	1500	16	9	96
260411-C17	EBP.200-8-C17	208.5	179±1	8.5	13	29	51	16	35	9.5	150.5	2200	1500	16	9	96

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Декоративные заглушки винтов

ECA.B: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно.

Стандартные исполнения

EBP.: сквозные отверстия для монтажа с внешней или внутренней стороны посредством винтов с цилиндрической головкой и шестигранным гнездом, винтов с шестигранной головкой или стандартных гаек.
Error: Error%20%231085

Общая информация

Особенности и области применения

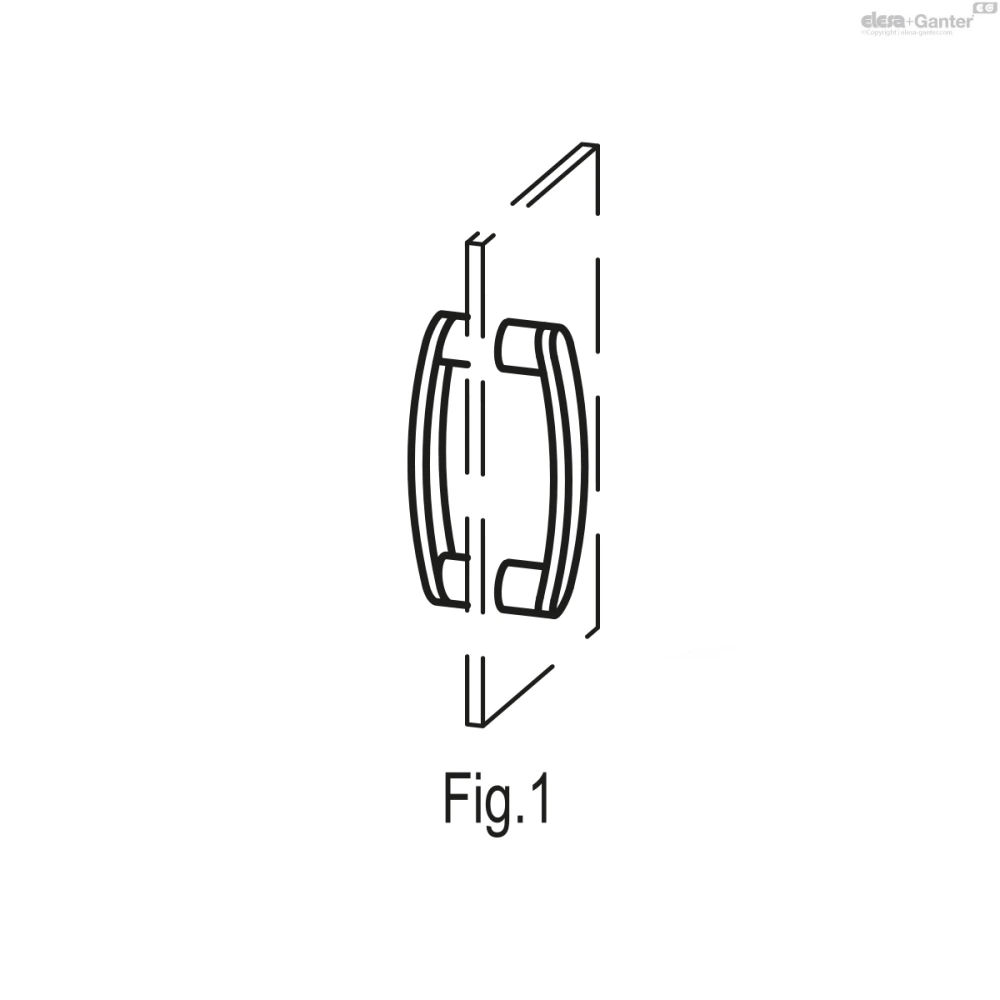

Ручки EBP. при монтаже с внешней стороны могут быть собраны в парах, напротив ручек EBP.B, устанавливаемых с обратной стороны (рис. 1).

Технические данные

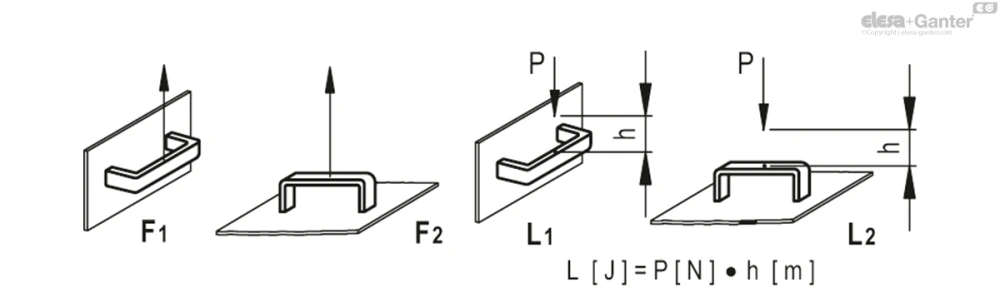

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Аксессуары по запросу

DS-EBP.: распорные втулки, выполненные из технополимера на основе полиамида (PA) и предназначенные для увеличения расстояния между ручкой и пригоночной поверхностью.
ECA.B: декоративные заглушки винтов из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, (см. таблицу).
