Серия GN 171
GN 171-S
Зажимы соединителя с фланцевой опорной пластиной
Фланцевые зажимы алюминиевые
Квадратная форма
Исполнения серии GN 171
Изображения
Схемы

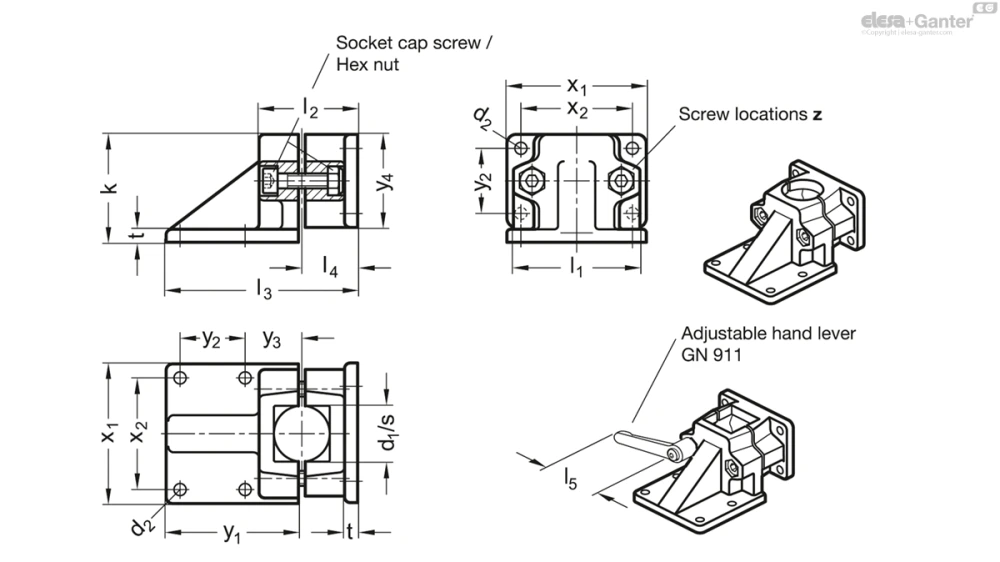

GN 171-S
Таблица моделей — Зажимы соединителя с фланцевой опорной пластиной
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 171-V20-2-SW | V 20 | 7 | 58 | 69 | 53 | 103 | 30 | 7 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 63 | 78 | 343 | |
| GN 171-V20-2-BL | V 20 | 7 | 58 | 69 | 53 | 103 | 30 | 7 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 63 | 78 | 343 | |
| GN 171-V25-2-SW | V 25 | 7 | 58 | 69 | 53 | 103 | 30 | 7 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 63 | 78 | 326 | |
| GN 171-V25-2-BL | V 25 | 7 | 58 | 69 | 53 | 103 | 30 | 7 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 63 | 78 | 326 | |
| GN 171-V30-2-SW | V 30 | 7 | 58 | 69 | 53 | 103 | 30 | 7 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 63 | 78 | 316 | |
| GN 171-V30-2-BL | V 30 | 7 | 58 | 69 | 53 | 103 | 30 | 7 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 63 | 78 | 316 | |
| GN 171-V40-2-SW | V 40 | 11 | 91 | 98 | 82 | 156 | 46.5 | 14 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 78 | 92 | 981 | |
| GN 171-V40-2-BL | V 40 | 11 | 91 | 98 | 82 | 156 | 46.5 | 14 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 78 | 92 | 981 | |
| GN 171-V45-2-SW | V 45 | 11 | 91 | 98 | 82 | 156 | 46.5 | 14 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 78 | 92 | 958 | |
| GN 171-V45-2-BL | V 45 | 11 | 91 | 98 | 82 | 156 | 46.5 | 14 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 78 | 92 | 958 | |
| GN 171-V50-2-SW | V 50 | 11 | 91 | 98 | 82 | 156 | 46.5 | 14 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 78 | 92 | 918 | |
| GN 171-V50-2-BL | V 50 | 11 | 91 | 98 | 82 | 156 | 46.5 | 14 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 78 | 92 | 918 | |
| GN 171-V60-2-SW | V 60 | 11 | 100 | 108.5 | 97 | 186 | 56 | 14 | 125 | 100 | 128 | 52 | 65.5 | 90 | M10-80 | - | 1585 | |
| GN 171-V60-2-BL | V 60 | 11 | 100 | 108.5 | 97 | 186 | 56 | 14 | 125 | 100 | 128 | 52 | 65.5 | 90 | M10-80 | - | 1585 |
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия фланцевых зажимов с опорной пластиной GN 171 не подвергались механической обработке и предназначены для GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
Также возможно заказать отверстия квадратного сечения для профильных систем
В местах расположения винтов z винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
Аксессуары
Техническая информация
Вопрос о продукции
Спросите о серии GN 171-S — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
