Серия GN 131

GN 131-NI

Двусторонние зажимы

Алюминий/нержавеющая сталь

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 131

GN 131-AL

Двусторонние зажимы

Алюминий/нержавеющая сталь

GN 131-NI

Двусторонние зажимы

Алюминий/нержавеющая сталь

GN 131-NI

Таблица моделей — Двусторонние зажимы

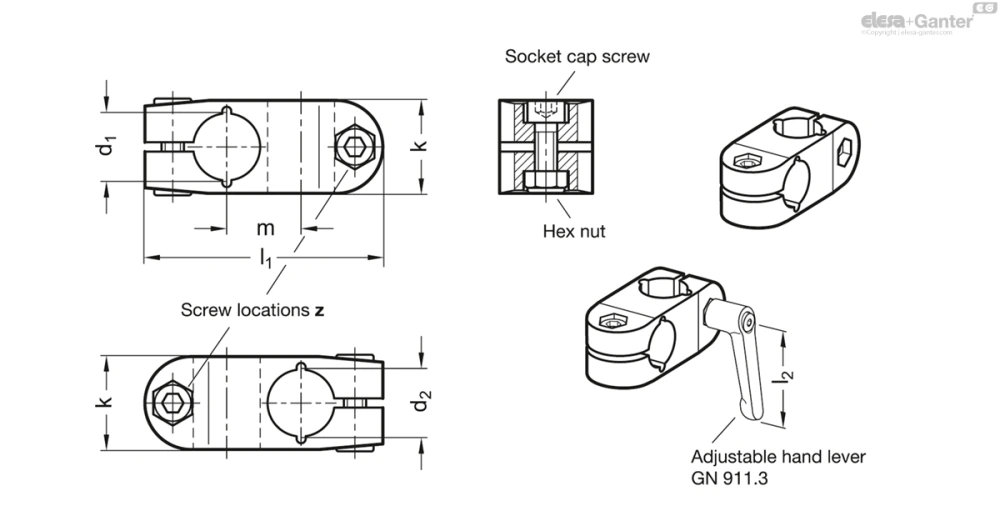

Артикул	d_1Bore	d_2Bore	k Длина зажимная	l₁	m	z Расположение винтов	Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z l2	Вес (г)
GN 131-B12-B12-2-NI	B 12	B 12	25	64	20	M6-20	-	194
GN 131-B14-B14-2-NI	B 14	B 14	25	64	20	M6-20	-	190
GN 131-B15-B15-2-NI	B 15	B 15	25	64	20	M6-20	-	190
GN 131-B16-B16-2-NI	B 16	B 16	25	64	20	M6-20	-	170
GN 131-B18-B18-2-NI	B 18	B 18	25	64	20	M6-20	45 \| 63	150
GN 131-B20-B20-2-NI	B 20	B 20	25	64	20	M6-20	45 \| 63	134

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Алюминий

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Гладкий, матовые, дробеструйная обработка BL

Нержавеющая сталь AISI CF-8 NI

матовая отделка, дробеструйная обработка

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Рабочие отверстия двусторонних зажимов / фиксаторов соединителя GN 131 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

В местах расположения винтов z, винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.

Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 / GN 911.3 перечисленные в таблице в качестве принадлежностей.
