Серия GN 171

GN 171-B

Зажимы соединителя с фланцевой опорной пластиной

Фланцевые зажимы алюминиевые

Отверстие

Таблица (PDF)

Исполнения серии GN 171

GN 171-B

Зажимы соединителя с фланцевой опорной пластиной

Фланцевые зажимы алюминиевые

GN 171-S

Зажимы соединителя с фланцевой опорной пластиной

Фланцевые зажимы алюминиевые

GN 171-B — Зажимы соединителя с фланцевой опорной пластиной

GN 171-B — Зажимы соединителя с фланцевой опорной пластиной

GN 171-B — Зажимы соединителя с фланцевой опорной пластиной

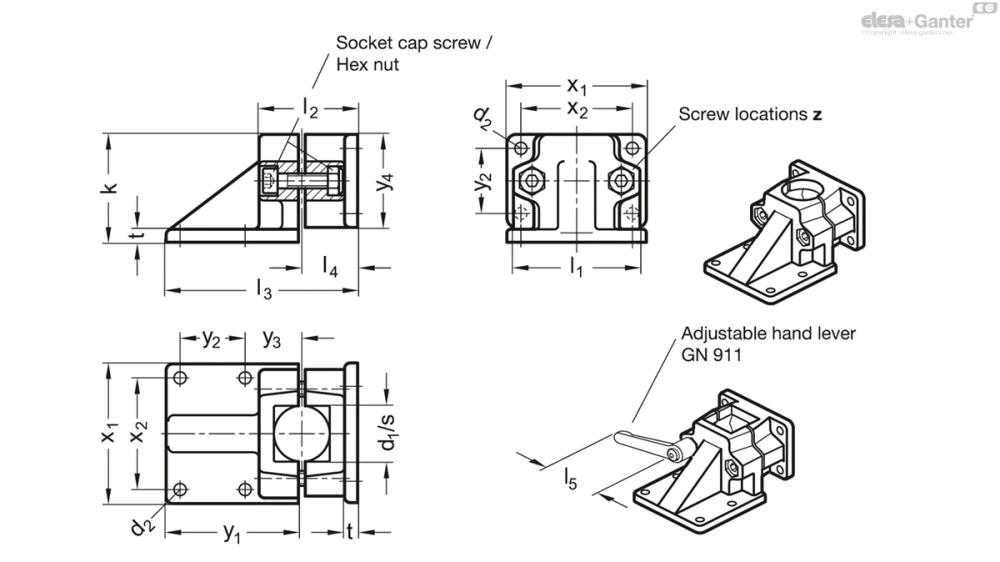

Схема GN 171-B

GN 171-B

Таблица моделей — Зажимы соединителя с фланцевой опорной пластиной

Артикул	d_1Bore	d₂	k Длина зажимная	l₁	l₂	l₃	l₄	t	x₁	x₂	y₁	y₂	y₃	y₄	z Расположение винтов	Accessory ручной рычаг GN 911 для z l5	Вес (г)	В корзину
GN 171-B20-2-SW	B 20	7	58	69	53	103	30	7	75	60	72	35	30	50	M8-40	63 \| 78	344
GN 171-B20-2-BL	B 20	7	58	69	53	103	30	7	75	60	72	35	30	50	M8-40	63 \| 78	344
GN 171-B25-2-SW	B 25	7	58	69	53	103	30	7	75	60	72	35	30	50	M8-40	63 \| 78	337
GN 171-B25-2-BL	B 25	7	58	69	53	103	30	7	75	60	72	35	30	50	M8-40	63 \| 78	337
GN 171-B30-2-SW	B 30	7	58	69	53	103	30	7	75	60	72	35	30	50	M8-40	63 \| 78	330
GN 171-B30-2-BL	B 30	7	58	69	53	103	30	7	75	60	72	35	30	50	M8-40	63 \| 78	330
GN 171-B40-2-SW	B 40	11	91	98	82	156	46.5	14	115	90	108	50	45	76	M10-65	78 \| 92	968
GN 171-B40-2-BL	B 40	11	91	98	82	156	46.5	14	115	90	108	50	45	76	M10-65	78 \| 92	968
GN 171-B42-2-SW	B 42	11	91	98	82	156	46.5	14	115	90	108	50	45	76	M10-65	78 \| 92	995
GN 171-B42-2-BL	B 42	11	91	98	82	156	46.5	14	115	90	108	50	45	76	M10-65	78 \| 92	995
GN 171-B45-2-SW	B 45	11	91	98	82	156	46.5	14	115	90	108	50	45	76	M10-65	78 \| 92	982
GN 171-B45-2-BL	B 45	11	91	98	82	156	46.5	14	115	90	108	50	45	76	M10-65	78 \| 92	982
GN 171-B48-2-SW	B 48	11	91	98	82	156	46.5	14	115	90	108	50	45	76	M10-65	78 \| 92	973
GN 171-B48-2-BL	B 48	11	91	98	82	156	46.5	14	115	90	108	50	45	76	M10-65	78 \| 92	973
GN 171-B50-2-SW	B 50	11	91	98	82	156	46.5	14	115	90	108	50	45	76	M10-65	78 \| 92	959
GN 171-B50-2-BL	B 50	11	91	98	82	156	46.5	14	115	90	108	50	45	76	M10-65	78 \| 92	959
GN 171-B60-2-SW	B 60	11	100	108.5	97	186	56	14	125	100	128	52	65.5	90	M10-80	-	1635
GN 171-B60-2-BL	B 60	11	100	108.5	97	186	56	14	125	100	128	52	65.5	90	M10-80	-	1635

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Алюминий

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Гладкий, матовые, дробеструйная обработка BL

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Рабочие отверстия фланцевых зажимов с опорной пластиной GN 171 не подвергались механической обработке и предназначены для GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

Также возможно заказать отверстия квадратного сечения для профильных систем

В местах расположения винтов z винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.

Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.

Аксессуары

Конструкционные трубы GN 990

Регулируемые ручки рычажного типа GN 911

Техническая информация

Характеристики нержавеющей стали
