Серия GN 134

GN 134-B-B

Двусторонние зажимы

Алюминий, многокомпонентная сборка

Отверстие-Отверстие

Таблица (PDF)

Исполнения серии GN 134

GN 134-B-B

Двусторонние зажимы

Алюминий, многокомпонентная сборка

GN 134-B-S

Двусторонние зажимы

Алюминий, многокомпонентная сборка

GN 134-S-S

Двусторонние зажимы

Алюминий, многокомпонентная сборка

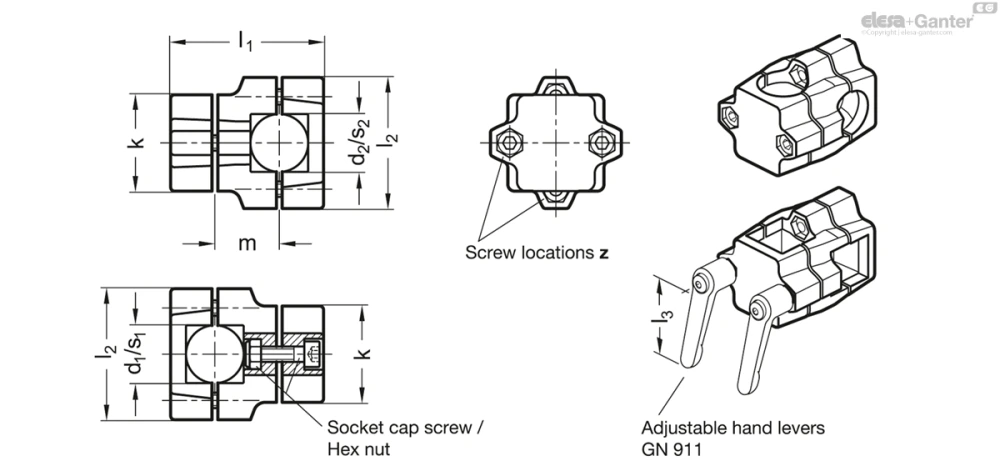

GN 134-B-B

Таблица моделей — Двусторонние зажимы

Артикул	d₁	k Длина зажимная	l₁	l₂	m	z Расположение винтов	Рекомендуемый вспомогательный ручной рычаг GN 911 для z l3	Вес (г)
GN 134-B20-B20-50-2-SW	B20-B20	50	79.5	68	33.5	M8-30	63 \| 78	357
GN 134-B20-B20-50-2-BL	B20-B20	50	79.5	68	33.5	M8-30	63 \| 78	352
GN 134-B25-B25-50-2-SW	B25-B25	50	79.5	68	33.5	M8-30	63 \| 78	310
GN 134-B25-B25-50-2-BL	B25-B25	50	79.5	68	33.5	M8-30	63 \| 78	300
GN 134-B30-B30-50-2-SW	B30-B30	50	79.5	68	33.5	M8-30	63 \| 78	326
GN 134-B30-B30-50-2-BL	B30-B30	50	79.5	68	33.5	M8-30	63 \| 78	326
GN 134-B30-B30-60-2-SW	B30-B30	60	109	79	50	M8-50	63 \| 78	698
GN 134-B30-B30-60-2-BL	B30-B30	60	109	79	50	M8-50	63 \| 78	698
GN 134-B32-B32-60-2-SW	B32-B32	60	109	79	50	M8-50	63 \| 78	686
GN 134-B32-B32-60-2-BL	B32-B32	60	109	79	50	M8-50	63 \| 78	686
GN 134-B35-B35-60-2-SW	B35-B35	60	109	79	50	M8-50	63 \| 78	666
GN 134-B35-B35-60-2-BL	B35-B35	60	109	79	50	M8-50	63 \| 78	666
GN 134-B40-B40-60-2-SW	B40-B40	60	109	79	50	M8-50	63 \| 78	614
GN 134-B40-B40-60-2-BL	B40-B40	60	109	79	50	M8-50	63 \| 78	614
GN 134-B40-B40-76-2-SW	B40-B40	76	125	98	55	M10-50	78 \| 92	975
GN 134-B40-B40-76-2-BL	B40-B40	76	125	98	55	M10-50	78 \| 92	975
GN 134-B42-B42-76-2-SW	B42-B42	76	125	98	55	M10-50	78 \| 92	947
GN 134-B42-B42-76-2-BL	B42-B42	76	125	98	55	M10-50	78 \| 92	947
GN 134-B45-B45-76-2-SW	B45-B45	76	125	98	55	M10-50	78 \| 92	930
GN 134-B45-B45-76-2-BL	B45-B45	76	125	98	55	M10-50	78 \| 92	930
GN 134-B48-B48-76-2-SW	B48-B48	76	125	98	55	M10-50	78 \| 92	914
GN 134-B48-B48-76-2-BL	B48-B48	76	125	98	55	M10-50	78 \| 92	914
GN 134-B50-B50-76-2-SW	B50-B50	76	125	98	55	M10-50	78 \| 92	885
GN 134-B50-B50-76-2-BL	B50-B50	76	125	98	55	M10-50	78 \| 92	885

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с четырьмя зажимными винтами из нержавеющей стали DIN 912

Алюминий

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Гладкий, матовые, дробеструйная обработка BL

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Рабочие отверстия двусторонних зажимов / фиксаторов соединителя GN 134 не обработаны и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

Также возможно заказать отверстия квадратного сечения для профильных систем.

В местах расположения винтов z, винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.

Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
