Серия GN 132.5

GN 132.5-A

Двусторонние зажимы

Нержавеющая сталь

Без уплотнений

Таблица (PDF)

Исполнения серии GN 132.5

GN 132.5-A

Двусторонние зажимы

Нержавеющая сталь

GN 132.5-B

Двусторонние зажимы

Нержавеющая сталь

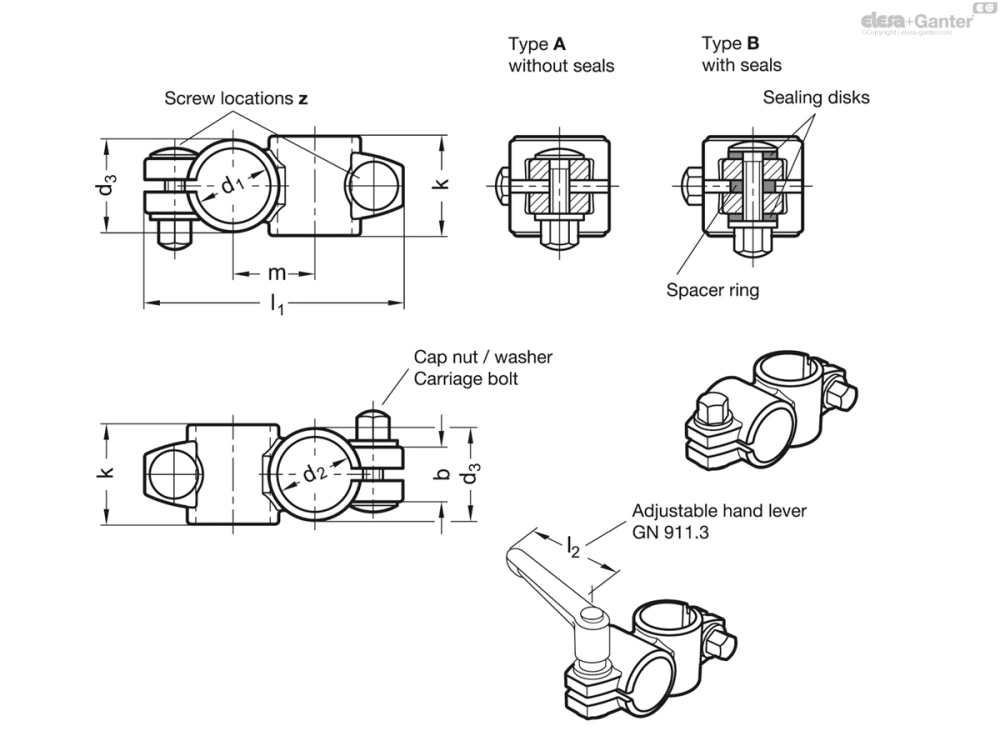

GN 132.5-A

Таблица моделей — Двусторонние зажимы

Артикул	d_1Bore	d_2Bore	b	d₃	k Длина зажимная	l₁	m	z Расположение винтов	Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z l2	Вес (г)
GN 132.5-B30-B30-A-4	B 30	B 30	22	37	40	104	33	M 8	63 \| 78	296
GN 132.5-B40-B40-A-4	B 40	B 40	28	50.3	56	133	45	M 10	78 \| 92	732
GN 132.5-B50-B50-A-4	B 50	B 50	30	60	65	150	53	M 10	78 \| 92	970

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без уплотнений

Тип B: с уплотнениями

Идентификационный номер

№ 4: с 2 накидными гайками из нержавеющей стали DIN 917

Нержавеющая сталь AISI CF-8

матовая отделка, дробеструйная обработка

Болт с квадратным подголовком DIN 603

Нержавеющая сталь

Накидные гайки DIN 917 / Шайбы

Нержавеющая сталь

Уплотнения

Уплотнительные прокладки

Пластик (полиацеталь POM)

Разделительное кольцо

Силиконовая резина, твёрдость по Шору (40...60)А

Информация

Рабочие отверстия двусторонних зажимов GN 132.5 подвергались механической обработке и предназначены для конструкционных труб GN 990 (см. стр. или DIN 2391, DIN 2395 и DIN 2462 соответственно.

В местах расположения винтов z болты с квадратным подголовком и накидные гайки позволяют уменьшить сечение отверстия для зажима. Тип B оснащён уплотнениями на местах расположения винтов.

Для быстрого зажима без использования инструментов можно заменить накидные гайки на регулируемые ручки рычажного типа GN 911.3 перечисленные в таблице в качестве принадлежностей.
