Серия GN 133

GN 133

Двусторонние зажимы

Алюминий, неодинаковые размеры отверстия d 1 / d 2

Двусторонние зажимы

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 133 — Двусторонние зажимы GN 133 — Двусторонние зажимы

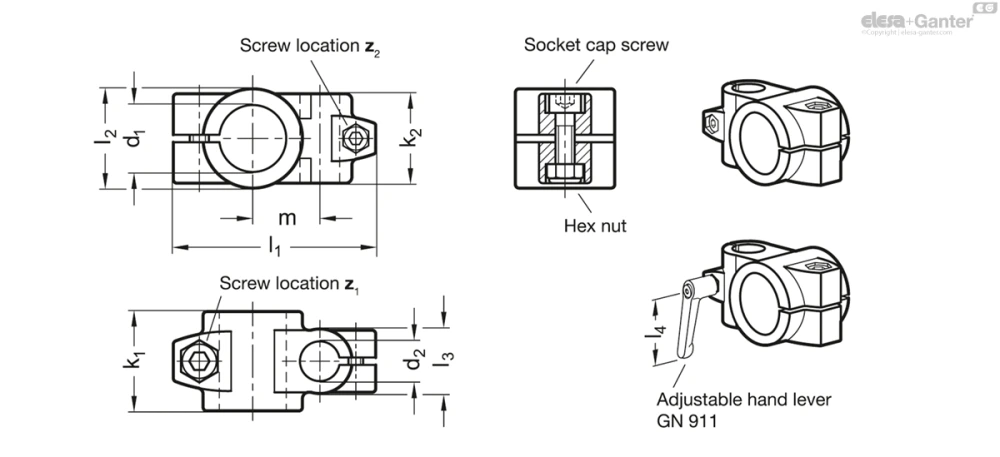

Схемы

Схема GN 133

GN 133

Таблица моделей — Двусторонние зажимы

Артикул
В корзину
GN 133-B20-B10-2-SW B 20 B 10 40 36 81.5 40 26 27 M8-25 M6-20 - 63 177
GN 133-B20-B10-2-BL B 20 B 10 40 36 81.5 40 26 27 M8-25 M6-20 - 63 177
GN 133-B20-B12-2-SW B 20 B 12 40 36 81.5 40 26 27 M8-25 M6-20 - 63 175
GN 133-B20-B12-2-BL B 20 B 12 40 36 81.5 40 26 27 M8-25 M6-20 - 63 175
GN 133-B20-B14-2-SW B 20 B 14 40 36 81.5 40 26 27 M8-25 M6-20 - 63 174
GN 133-B20-B14-2-BL B 20 B 14 40 36 81.5 40 26 27 M8-25 M6-20 - 63 174
GN 133-B20-B15-2-SW B 20 B 15 40 36 81.5 40 26 27 M8-25 M6-20 - 63 153
GN 133-B20-B15-2-BL B 20 B 15 40 36 81.5 40 26 27 M8-25 M6-20 - 63 153
GN 133-B20-B16-2-SW B 20 B 16 40 36 81.5 40 26 27 M8-25 M6-20 - 63 120
GN 133-B20-B16-2-BL B 20 B 16 40 36 81.5 40 26 27 M8-25 M6-20 - 63 120
GN 133-B20-B18-2-SW B 20 B 18 40 36 81.5 40 26 27 M8-25 M6-20 - 63 168
GN 133-B20-B18-2-BL B 20 B 18 40 36 81.5 40 26 27 M8-25 M6-20 - 63 168
GN 133-B25-B10-2-SW B 25 B 10 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 177
GN 133-B25-B10-2-BL B 25 B 10 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 177
GN 133-B25-B12-2-SW B 25 B 12 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 160
GN 133-B25-B12-2-BL B 25 B 12 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 160
GN 133-B25-B14-2-SW B 25 B 14 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 155
GN 133-B25-B14-2-BL B 25 B 14 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 155
GN 133-B25-B15-2-SW B 25 B 15 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 132
GN 133-B25-B15-2-BL B 25 B 15 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 132
GN 133-B25-B16-2-SW B 25 B 16 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 156
GN 133-B25-B16-2-BL B 25 B 16 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 156
GN 133-B25-B18-2-SW B 25 B 18 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 152
GN 133-B25-B18-2-BL B 25 B 18 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 152
GN 133-B30-B10-2-SW B 30 B 10 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 177
GN 133-B30-B10-2-BL B 30 B 10 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 177
GN 133-B30-B12-2-SW B 30 B 12 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 135
GN 133-B30-B12-2-BL B 30 B 12 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 135
GN 133-B30-B14-2-SW B 30 B 14 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 128
GN 133-B30-B14-2-BL B 30 B 14 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 128
GN 133-B30-B15-2-SW B 30 B 15 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 106
GN 133-B30-B15-2-BL B 30 B 15 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 106
GN 133-B30-B16-2-SW B 30 B 16 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 128
GN 133-B30-B16-2-BL B 30 B 16 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 128
GN 133-B30-B18-2-SW B 30 B 18 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 124
GN 133-B30-B18-2-BL B 30 B 18 40 36 81.5 40 26 27 M8-25 M6-20 63 | 78 63 124
GN 133-B40-B20-2-SW B 40 B 20 65 59 122 65 40 45 M10-50 M8-25 92 | - 78 600
GN 133-B40-B20-2-BL B 40 B 20 65 59 122 65 40 45 M10-50 M8-25 92 | - 78 600
GN 133-B40-B25-2-SW B 40 B 25 65 59 122 65 40 45 M10-50 M8-25 92 | - 78 589
GN 133-B40-B25-2-BL B 40 B 25 65 59 122 65 40 45 M10-50 M8-25 92 | - 78 589
GN 133-B40-B30-2-SW B 40 B 30 65 59 122 65 40 45 M10-50 M8-25 92 | - 78 570
GN 133-B40-B30-2-BL B 40 B 30 65 59 122 65 40 45 M10-50 M8-25 92 | - 78 570
GN 133-B42-B20-2-SW B 42 B 20 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 550
GN 133-B42-B20-2-BL B 42 B 20 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 550
GN 133-B42-B25-2-SW B 42 B 25 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 583
GN 133-B42-B25-2-BL B 42 B 25 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 583
GN 133-B42-B30-2-SW B 42 B 30 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 568
GN 133-B42-B30-2-BL B 42 B 30 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 568
GN 133-B45-B20-2-SW B 45 B 20 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 510
GN 133-B45-B20-2-BL B 45 B 20 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 510
GN 133-B45-B25-2-SW B 45 B 25 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 559
GN 133-B45-B25-2-BL B 45 B 25 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 559
GN 133-B45-B30-2-SW B 45 B 30 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 526
GN 133-B45-B30-2-BL B 45 B 30 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 526
GN 133-B48-B20-2-SW B 48 B 20 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 530
GN 133-B48-B20-2-BL B 48 B 20 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 530
GN 133-B48-B25-2-SW B 48 B 25 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 475
GN 133-B48-B25-2-BL B 48 B 25 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 475
GN 133-B48-B30-2-SW B 48 B 30 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 477
GN 133-B48-B30-2-BL B 48 B 30 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 477
GN 133-B50-B20-2-SW B 50 B 20 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 505
GN 133-B50-B20-2-BL B 50 B 20 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 505
GN 133-B50-B25-2-SW B 50 B 25 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 480
GN 133-B50-B25-2-BL B 50 B 25 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 480
GN 133-B50-B30-2-SW B 50 B 30 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 460
GN 133-B50-B30-2-BL B 50 B 30 65 59 122 65 40 45 M10-50 M8-25 78 | 92 78 460
3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Алюминий

  • С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

  • Гладкий, матовые, дробеструйная обработка BL

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Рабочие отверстия двусторонних зажимов GN 133 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

В местах расположения винтов z1 / z2 винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.

Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.

Аксессуары

  • Регулируемые ручки рычажного типа GN 911

Техническая информация
