Серия GN 131
GN 131-AL
Двусторонние зажимы
Алюминий/нержавеющая сталь
Алюминий
Исполнения серии GN 131
Изображения

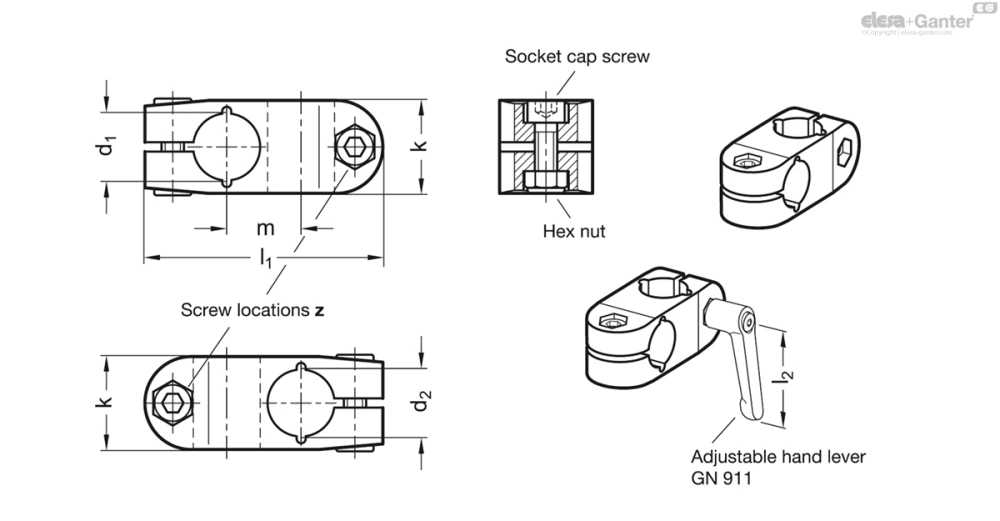

Схемы
GN 131-AL
Таблица моделей — Двусторонние зажимы
| Артикул |
|
|
k Длина зажимная | l1 | m | z Расположение винтов |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 131-B10-B10-2-SW | B 10 | B 10 | 25 | 64 | 20 | M6-20 | 63 | - | 84 | |
| GN 131-B10-B10-2-BL | B 10 | B 10 | 25 | 64 | 20 | M6-20 | 63 | - | 84 | |
| GN 131-B12-B12-2-SW | B 12 | B 12 | 25 | 64 | 20 | M6-20 | 45 | 63 | 76 | |
| GN 131-B12-B12-2-BL | B 12 | B 12 | 25 | 64 | 20 | M6-20 | 45 | 63 | 76 | |
| GN 131-B14-B14-2-SW | B 14 | B 14 | 25 | 64 | 20 | M6-20 | 45 | 63 | 78 | |
| GN 131-B14-B14-2-BL | B 14 | B 14 | 25 | 64 | 20 | M6-20 | 45 | 63 | 78 | |
| GN 131-B15-B15-2-SW | B 15 | B 15 | 25 | 64 | 20 | M6-20 | 45 | 63 | 65 | |
| GN 131-B15-B15-2-BL | B 15 | B 15 | 25 | 64 | 20 | M6-20 | 45 | 63 | 65 | |
| GN 131-B16-B16-2-SW | B 16 | B 16 | 25 | 64 | 20 | M6-20 | 45 | 63 | 62 | |
| GN 131-B16-B16-2-BL | B 16 | B 16 | 25 | 64 | 20 | M6-20 | 45 | 63 | 62 | |
| GN 131-B18-B18-2-SW | B 18 | B 18 | 25 | 64 | 20 | M6-20 | 45 | 63 | 58 | |
| GN 131-B18-B18-2-BL | B 18 | B 18 | 25 | 64 | 20 | M6-20 | 45 | 63 | 58 |
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Нержавеющая сталь AISI CF-8 NI
матовая отделка, дробеструйная обработка
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия двусторонних зажимов / фиксаторов соединителя GN 131 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В местах расположения винтов z, винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 / GN 911.3 перечисленные в таблице в качестве принадлежностей.
Аксессуары
По запросу
- d1 / d2 с различными отверстиями
Техническая информация
Пример установки
Вопрос о продукции
Спросите о серии GN 131-AL — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
