Серия GN 132
GN 132
Двусторонние зажимы
Алюминий
Двусторонние зажимы
Изображения

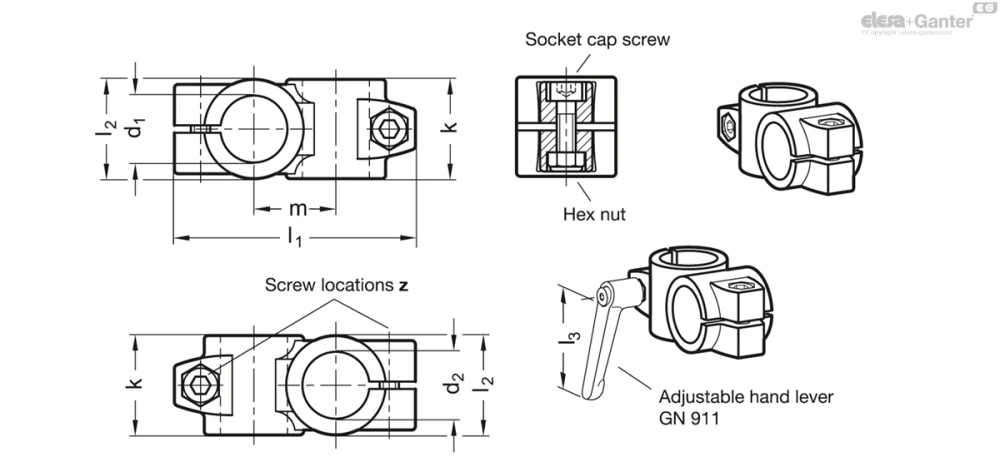

Схемы
GN 132
Таблица моделей — Двусторонние зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 132-B20-B20-40-2-SW | B 20 | B 20 | 40 | 97 | 40 | 33 | M8-25 | - | 245 | |
| GN 132-B20-B20-40-2-BL | B 20 | B 20 | 40 | 97 | 40 | 33 | M8-25 | - | 245 | |
| GN 132-B25-B25-40-2-SW | B 25 | B 25 | 40 | 97 | 40 | 33 | M8-25 | 63 | 78 | 220 | |
| GN 132-B25-B25-40-2-BL | B 25 | B 25 | 40 | 97 | 40 | 33 | M8-25 | 63 | 78 | 220 | |
| GN 132-B30-B30-40-2-SW | B 30 | B 30 | 40 | 97 | 40 | 33 | M8-25 | 63 | 78 | 173 | |
| GN 132-B30-B30-40-2-BL | B 30 | B 30 | 40 | 97 | 40 | 33 | M8-25 | 63 | 78 | 173 | |
| GN 132-B30-B30-56-2-SW | B 30 | B 30 | 56 | 125 | 56 | 45 | M10-35 | - | 600 | |
| GN 132-B30-B30-56-2-BL | B 30 | B 30 | 56 | 125 | 56 | 45 | M10-35 | - | 600 | |
| GN 132-B32-B32-56-2-SW | B 32 | B 32 | 56 | 125 | 56 | 45 | M10-35 | - | 620 | |
| GN 132-B32-B32-56-2-BL | B 32 | B 32 | 56 | 125 | 56 | 45 | M10-35 | - | 620 | |
| GN 132-B35-B35-56-2-SW | B 35 | B 35 | 56 | 125 | 56 | 45 | M10-35 | 78 | 92 | 600 | |
| GN 132-B35-B35-56-2-BL | B 35 | B 35 | 56 | 125 | 56 | 45 | M10-35 | 78 | 92 | 600 | |
| GN 132-B40-B40-56-2-SW | B 40 | B 40 | 56 | 125 | 56 | 45 | M10-35 | 78 | 92 | 500 | |
| GN 132-B40-B40-56-2-BL | B 40 | B 40 | 56 | 125 | 56 | 45 | M10-35 | 78 | 92 | 500 | |
| GN 132-B40-B40-65-2-SW | B 40 | B 40 | 65 | 143 | 65 | 53 | M10-50 | - | 890 | |
| GN 132-B40-B40-65-2-BL | B 40 | B 40 | 65 | 143 | 65 | 53 | M10-50 | - | 890 | |
| GN 132-B42-B42-65-2-SW | B 42 | B 42 | 65 | 143 | 65 | 53 | M10-50 | 78 | 92 | 780 | |
| GN 132-B42-B42-65-2-BL | B 42 | B 42 | 65 | 143 | 65 | 53 | M10-50 | 78 | 92 | 780 | |
| GN 132-B45-B45-65-2-SW | B 45 | B 45 | 65 | 143 | 65 | 53 | M10-50 | 78 | 92 | 784 | |
| GN 132-B45-B45-65-2-BL | B 45 | B 45 | 65 | 143 | 65 | 53 | M10-50 | 78 | 92 | 784 | |
| GN 132-B48-B48-65-2-SW | B 48 | B 48 | 65 | 143 | 65 | 53 | M10-50 | 78 | 92 | 750 | |
| GN 132-B48-B48-65-2-BL | B 48 | B 48 | 65 | 143 | 65 | 53 | M10-50 | 78 | 92 | 750 | |
| GN 132-B50-B50-65-2-SW | B 50 | B 50 | 65 | 143 | 65 | 53 | M10-50 | 78 | 92 | 610 | |
| GN 132-B50-B50-65-2-BL | B 50 | B 50 | 65 | 143 | 65 | 53 | M10-50 | 78 | 92 | 610 | |
| GN 132-B50-B50-80-2-SW | B 50 | B 50 | 80 | 169 | 80 | 65 | M10-50 | - | 1460 | |
| GN 132-B50-B50-80-2-BL | B 50 | B 50 | 80 | 169 | 80 | 65 | M10-50 | - | 1460 | |
| GN 132-B60-B60-80-2-SW | B 60 | B 60 | 80 | 169 | 80 | 65 | M10-50 | 78 | 92 | 1060 | |
| GN 132-B60-B60-80-2-BL | B 60 | B 60 | 80 | 169 | 80 | 65 | M10-50 | 78 | 92 | 1060 |
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия двусторонних зажимов / фиксаторов соединителя GN 132 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В местах расположения винтов z, винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- Регулируемые ручки рычажного типа GN 911
По запросу
- d1 / d2 с различными отверстиями
Техническая информация
Вопрос о продукции
Спросите о серии GN 132 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
