Серия GN 171-S
GN 171-V25-2-BL
Зажимы соединителя с фланцевой опорной пластиной
Зажимы соединителя с фланцевой опорной пластиной
Фланцевые зажимы алюминиевые
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

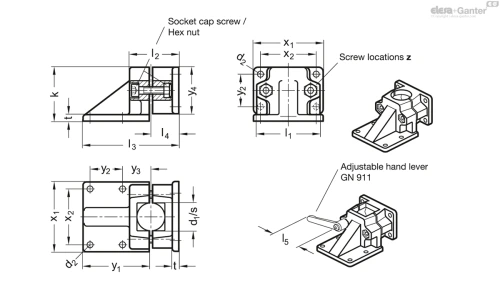

Схемы
GN 171-V25-2-BL
Технические характеристики — Зажимы соединителя с фланцевой опорной пластиной
- s Квадратная форма
- V 25
- d2
- 7
- k Длина зажимная
- 58
- l1
- 69
- l2
- 53
- l3
- 103
- l4
- 30
- t
- 7
- x1
- 75
- x2
- 60
- y1
- 72
- y2
- 35
- y3
- 30
- y4
- 50
- z Расположение винтов
- M8-40
- Accessory ручной рычаг GN 911 для z l5
- 63 | 78
- Weight (in g)
- 326
- Вес (г)
- 326
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия фланцевых зажимов с опорной пластиной GN 171 не подвергались механической обработке и предназначены для GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
Также возможно заказать отверстия квадратного сечения для профильных систем
В местах расположения винтов z винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
