Серия VR.FP

VR.FP+I-A

Маховики со спицами

Дюропласт, нерассверленная втулка

Вращающаяся ручка, рассверленная втулка

__logo__ELE_OD__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Дюропласт на основе фенольного полимера Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии VR.FP

VR.FP

VR.FP

Маховики со спицами

Дюропласт, нерассверленная втулка
VR.FP+I

VR.FP+I

Маховики со спицами

Дюропласт, нерассверленная втулка
VR.FP+I-A

VR.FP+I-A

Маховики со спицами

Дюропласт, нерассверленная втулка
VR.FP-A

VR.FP-A

Маховики со спицами

Дюропласт, нерассверленная втулка

Изображения

VR.FP+I-A — Маховики со спицами

Схемы

Схема VR.FP+I-A Схема VR.FP+I-A

VR.FP+I-A

Таблица моделей — Маховики со спицами

VR.FP+I-A

Артикул Описание
В корзину
77121-10 VR.100 FP+I-A10 98 10 40 14 24 20 36 12 40 M6 37 16 13 15.3 5 67 5 222
77121-12 VR.100 FP+I-A12 98 12 40 14 24 20 36 12 40 M6 37 16 13 15.3 5 67 5 222
77221-12 VR.125 FP+I-A12 124 12 45 18 24 20 36 12 50 M8 47 16 13 15.3 5 120 8 287
77221-14 VR.125 FP+I-A14 124 14 45 18 24 20 36 12 50 M8 47 16 13 15.3 5 120 8 257
77321-14 VR.140 FP+I-A14 139 14 47 20 32 24 38 15 65 M8 53 20 16 18.3 5 165 12 454
77321-16 VR.140 FP+I-A16 139 16 47 20 32 24 38 15 65 M8 53 20 16 18.3 5 165 12 454
77421-14 VR.160 FP+I-A14 157 14 50 22 32 24 38 15 65 M8 59 20 16 18.3 5 165 12 519
77421-16 VR.160 FP+I-A16 157 16 50 22 32 24 38 15 65 M8 59 20 16 18.3 5 165 12 472
77521-16 VR.180 FP+I-A16 180 16 56 24 40 31 43 15 80 M10 68 26 22 24.8 6 280 15 794
77521-18 VR.180 FP+I-A18 180 18 56 24 40 31 43 15 80 M10 68 26 22 24.8 6 280 15 748
77621-18 VR.200 FP+I-A18 198 18 57 26 40 30.5 43 15 80 M10 76 26 22 24.8 6 300 16 842
77621-20 VR.200 FP+I-A20 198 20 57 26 40 30.5 43 15 80 M10 76 26 22 24.8 6 300 16 842
77721-22 VR.250 FP+I-A22 247 22 66 30 49 38 44 15 90 M10 98 34 27 30.3 8 405 19 1350
77721-24 VR.250 FP+I-A24 247 24 66 30 49 38 44 15 90 M10 98 34 27 30.3 8 405 19 1350
77821-26 VR.300 FP+I-A26 288 26 78 32 58 47 56 18 100 M12 113 42 34 37.3 10 800 33 2208

VR.FP+I-A-K

Артикул Описание

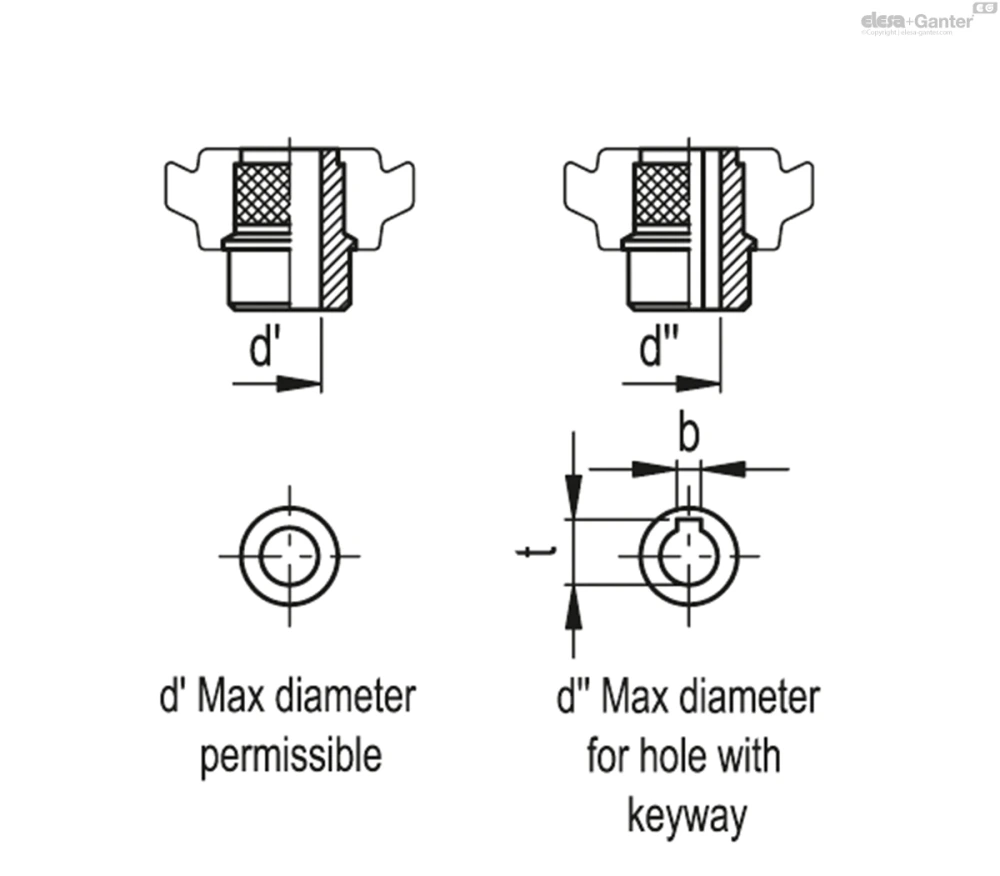

d'
d''
В корзину
77121-10-K VR.100 FP+I-A10-K 98 10 40 14 24 20 36 12 40 - M6 - 37 11.4 3 67 5 222
77121-12-K VR.100 FP+I-A12-K 98 12 40 14 24 20 36 12 40 - M6 - 37 13.8 4 67 5 222
77221-12-K VR.125 FP+I-A12-K 124 12 45 18 24 20 36 12 50 - M8 - 47 13.8 4 120 8 287
77221-14-K VR.125 FP+I-A14-K 124 14 45 18 24 20 36 12 50 - M8 - 47 16.3 5 120 8 287
77321-14-K VR.140 FP+I-A14-K 139 14 47 20 32 24 38 15 65 - M8 - 53 16.3 5 165 12 454
77321-16-K VR.140 FP+I-A16-K 139 16 47 20 32 24 38 15 65 - M8 - 53 18.3 5 165 12 454
77421-14-K VR.160 FP+I-A14-K 157 14 50 22 32 24 38 15 65 - M8 - 59 16.3 5 165 12 519
77421-16-K VR.160 FP+I-A16-K 157 16 50 22 32 24 38 15 65 - M8 - 59 18.3 5 165 12 519
77521-16-K VR.180 FP+I-A16-K 180 16 56 24 40 31 43 15 80 - M10 - 68 18.3 5 280 15 794
77521-18-K VR.180 FP+I-A18-K 180 18 56 24 40 31 43 15 80 - M10 - 68 20.8 6 280 15 794
77621-18-K VR.200 FP+I-A18-K 198 18 57 26 40 30.5 43 15 80 - M10 - 76 20.8 6 300 16 842
77621-20-K VR.200 FP+I-A20-K 198 20 57 26 40 30.5 43 15 80 - M10 - 76 22.8 6 300 16 842
77721-22-K VR.250 FP+I-A22-K 247 22 66 30 49 38 44 15 90 - M10 - 98 24.8 6 405 19 1350
77721-24-K VR.250 FP+I-A24-K 247 24 66 30 49 38 44 15 90 - M10 - 98 27.3 8 405 19 1350
77821-26-K VR.300 FP+I-A26-K 288 26 78 32 58 47 56 18 100 - M12 - 113 29.3 8 800 33 2208
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокопрочный дюропласт на основе фенола (PF), чёрный цвет, глянцевая отделка.

Стандартные исполнения

Стальная втулка, покрытая черной оксидной пленкой, неприкрытая верхняя часть, рассверленное отверстие с допуском Н7.

Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.

  • VR.FP-A: без ручки.
  • VR.FP+I-A: с вращающейся ручкой I.301+x из дюропласта.
  • K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с  DIN 6885/1, производственный допуск P9, т. е.:

77111-10-K VR.100 FP-A10-K

Стальная втулка, покрытая черной оксидной пленкой, неприкрытая верхняя часть, не просверлена для изготовления нестандартных отверстий:

  • VR.FP: без ручки.
  • VR.FP+I: с вращающейся ручкой I.301+x из дюропласта.

Аксессуары по запросу

Аксессуары по запросу

Центрирующая шайба GN 184-.

Вопрос о продукции

Спросите о серии VR.FP+I-A — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DIN 950-AL-B — Маховики

DIN 950-AL-B

Маховики

Чугун / алюминий

Алюминий, без шпоночного паза
DIN 950-AL-K — Маховики

DIN 950-AL-K

Маховики

Чугун / алюминий

Алюминий, со шпоночным пазом согласно DIN 6885-1 P9
DIN 950-AL-V — Маховики

DIN 950-AL-V

Маховики

Чугун / алюминий

Алюминий, с квадратным отверстием
DIN 950-GG-B — Маховики

DIN 950-GG-B

Маховики

Чугун / алюминий

Чугун, без шпоночного паза
DIN 950-GG-K — Маховики

DIN 950-GG-K

Маховики

Чугун / алюминий

Чугун, со шпоночным пазом согласно DIN 6885-1 P9
DIN 950-GG-V — Маховики

DIN 950-GG-V

Маховики

Чугун / алюминий

Чугун, с квадратным отверстием
ECB.I — Колпачок втулки

ECB.I

Колпачок втулки

для EMW., EYK.,ETK., технополимер

Колпачок втулки
ECB.T — Крышки

ECB.T

Крышки

для VRTP., ELC. и ELCR., технополимер

Крышки

Артикул модели

VR.FP+I-A — Маховики со спицами

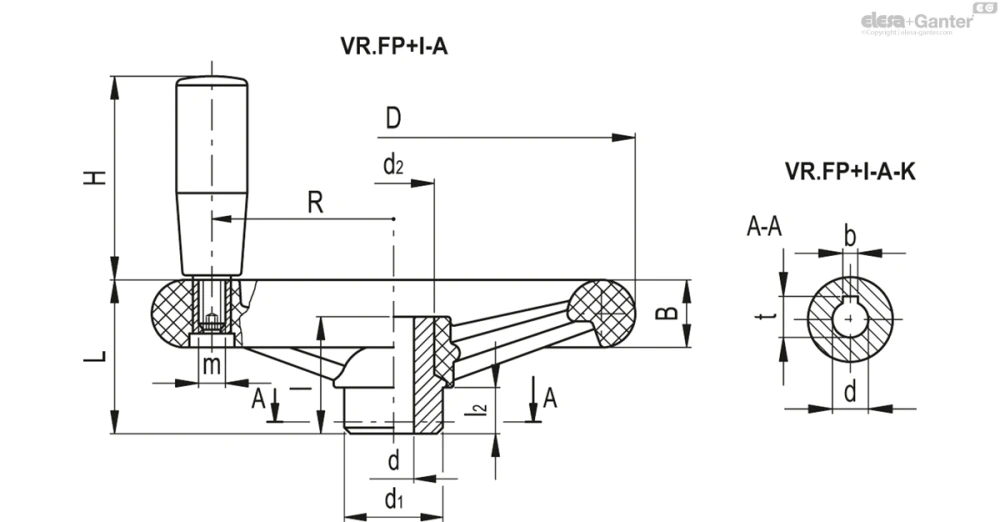

Чертёж VR.FP+I-A Чертёж VR.FP+I-A
