Серия VR.FP

VR.FP-A

Маховики со спицами

Дюропласт, нерассверленная втулка

Без ручки, рассверленная втулка

__logo__ELE_OD__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Дюропласт на основе фенольного полимера Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии VR.FP

VR.FP

VR.FP

Маховики со спицами

Дюропласт, нерассверленная втулка

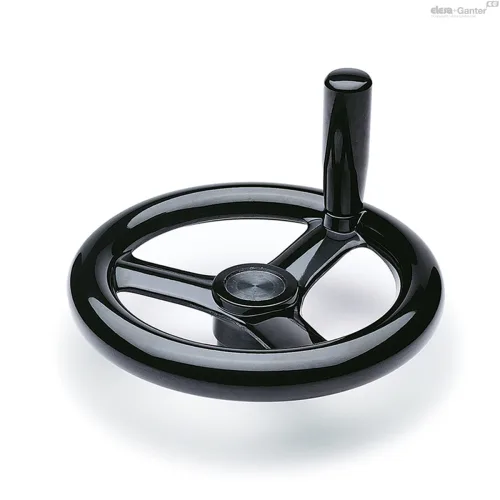

VR.FP+I

VR.FP+I

Маховики со спицами

Дюропласт, нерассверленная втулка
VR.FP+I-A

VR.FP+I-A

Маховики со спицами

Дюропласт, нерассверленная втулка

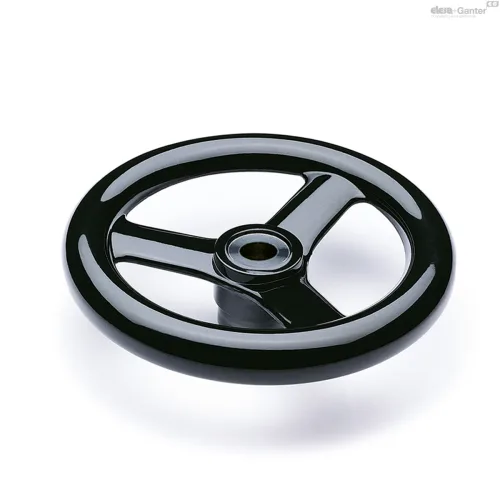

VR.FP-A

VR.FP-A

Маховики со спицами

Дюропласт, нерассверленная втулка

Изображения

VR.FP-A — Маховики со спицами

Схемы

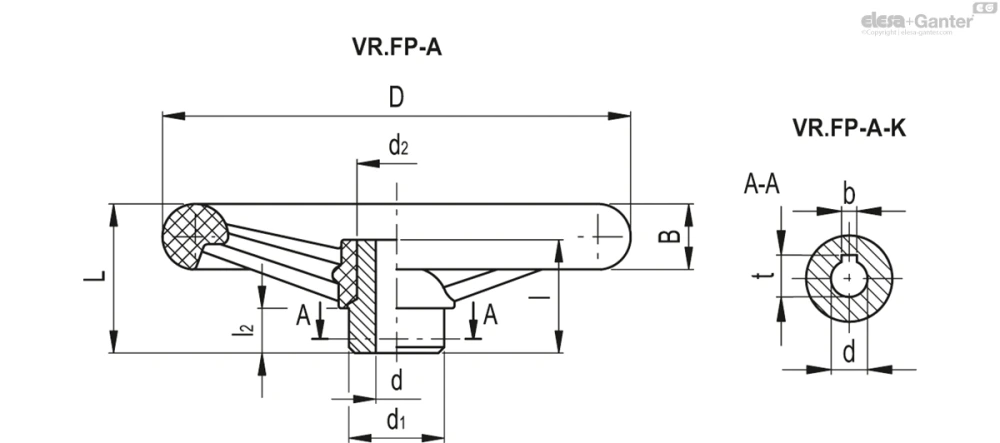

Схема VR.FP-A Схема VR.FP-A

VR.FP-A

Таблица моделей — Маховики со спицами

VR.FP-A

Артикул Описание
В корзину
77111-10 VR.100 FP-A10 98 10 40 14 24 20 36 12 16 13 15.3 5 67 5 181
77111-12 VR.100 FP-A12 98 12 40 14 24 20 36 12 16 13 15.3 5 67 5 191
77211-12 VR.125 FP-A12 124 12 45 18 24 20 36 12 16 13 15.3 5 120 8 240
77211-14 VR.125 FP-A14 124 14 45 18 24 20 36 12 16 13 15.3 5 120 8 240
77311-14 VR.140 FP-A14 139 14 47 20 32 24 38 15 20 16 18.3 5 165 12 380
77311-16 VR.140 FP-A16 139 16 47 20 32 24 38 15 20 16 18.3 5 165 12 337
77411-14 VR.160 FP-A14 157 14 50 22 32 24 38 15 20 16 18.3 5 165 12 435
77411-16 VR.160 FP-A16 157 16 50 22 32 24 38 15 20 16 18.3 5 165 12 435
77511-16 VR.180 FP-A16 180 16 56 24 40 31 43 15 26 22 24.8 6 280 15 690
77511-18 VR.180 FP-A18 180 18 56 24 40 31 43 15 26 22 24.8 6 280 15 690
77611-18 VR.200 FP-A18 198 18 57 26 40 30.5 43 15 26 22 24.8 6 300 16 736
77611-20 VR.200 FP-A20 198 20 57 26 40 30.5 43 15 26 22 24.8 6 300 16 736
77711-22 VR.250 FP-A22 247 22 66 30 49 38 44 15 34 27 30.3 8 405 19 1234
77711-24 VR.250 FP-A24 247 24 66 30 49 38 44 15 34 27 30.3 8 405 19 1234
77811-26 VR.300 FP-A26 288 26 78 32 58 47 56 18 42 34 37.3 10 800 33 2100

VR.FP-A-K

Артикул Описание

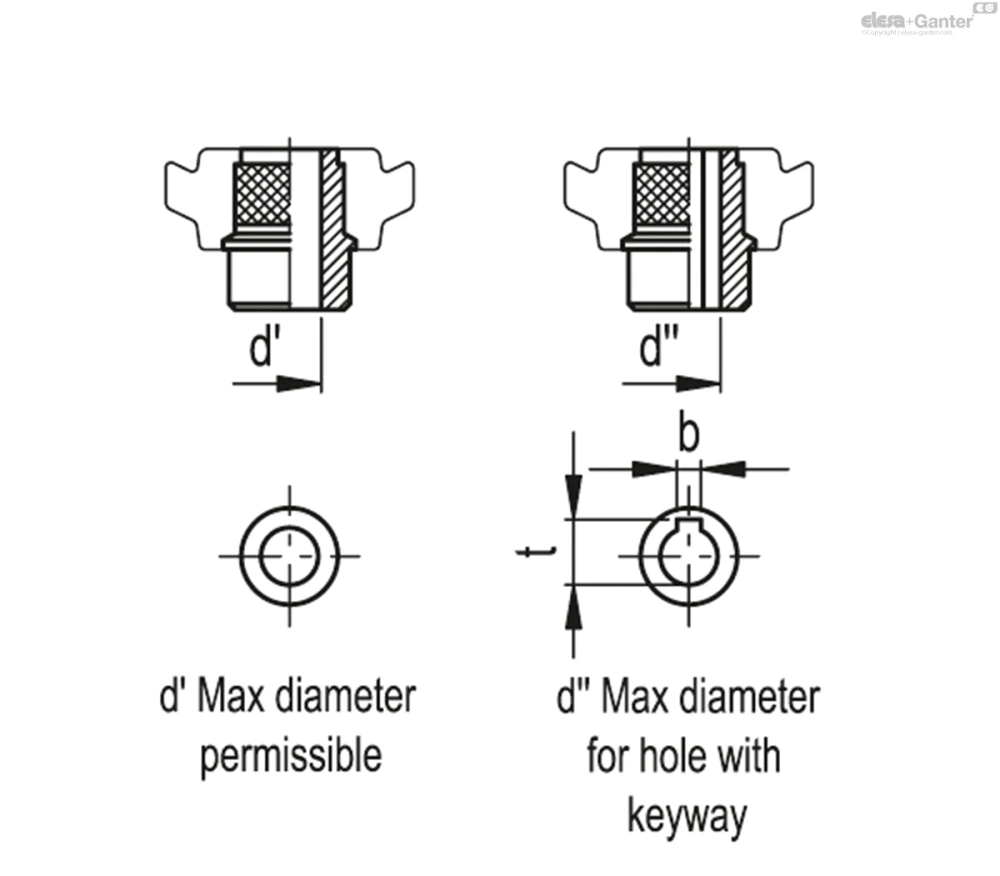

d' d''
В корзину
77111-10-K VR.100 FP-A10-K 98 10 40 14 24 20 36 12 - - 11.4 3 67 5 191
77111-12-K VR.100 FP-A12-K 98 12 40 14 24 20 36 12 - - 13.8 4 67 5 191
77211-12-K VR.125 FP-A12-K 124 12 45 18 24 20 36 12 - - 13.8 4 120 8 240
77211-14-K VR.125 FP-A14-K 124 14 45 18 24 20 36 12 - - 16.3 5 120 8 240
77311-14-K VR.140 FP-A14-K 139 14 47 20 32 24 38 15 - - 16.3 5 165 12 380
77311-16-K VR.140 FP-A16-K 139 16 47 20 32 24 38 15 - - 18.3 5 165 12 380
77411-14-K VR.160 FP-A14-K 157 14 50 22 32 24 38 15 - - 16.3 5 165 12 435
77411-16-K VR.160 FP-A16-K 157 16 50 22 32 24 38 15 - - 18.3 5 165 12 435
77511-16-K VR.180 FP-A16-K 180 16 56 24 40 31 43 15 - - 18.3 5 280 15 690
77511-18-K VR.180 FP-A18-K 180 18 56 24 40 31 43 15 - - 20.8 6 280 15 690
77611-18-K VR.200 FP-A18-K 198 18 57 26 40 30.5 43 15 - - 20.8 6 300 16 736
77611-20-K VR.200 FP-A20-K 198 20 57 26 40 30.5 43 15 - - 22.8 6 300 16 736
77711-22-K VR.250 FP-A22-K 247 22 66 30 49 38 44 15 - - 24.8 6 405 19 1234
77711-24-K VR.250 FP-A24-K 247 24 66 30 49 38 44 15 - - 27.3 8 405 19 1234
77811-26-K VR.300 FP-A26-K 288 26 78 32 58 47 56 18 - - 29.3 8 800 33 2100
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокопрочный дюропласт на основе фенола (PF), чёрный цвет, глянцевая отделка.

Стандартные исполнения

Стальная втулка, покрытая черной оксидной пленкой, неприкрытая верхняя часть, рассверленное отверстие с допуском Н7.

Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.

  • VR.FP-A: без ручки.
  • VR.FP+I-A: с вращающейся ручкой I.301+x из дюропласта.
  • K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с  DIN 6885/1, производственный допуск P9, т. е.:

77111-10-K VR.100 FP-A10-K

Стальная втулка, покрытая черной оксидной пленкой, неприкрытая верхняя часть, не просверлена для изготовления нестандартных отверстий:

  • VR.FP: без ручки.
  • VR.FP+I: с вращающейся ручкой I.301+x из дюропласта.

Аксессуары по запросу

Аксессуары по запросу

Центрирующая шайба GN 184-.
