Серия VR.FP

VR.FP+I

Маховики со спицами

Дюропласт, нерассверленная втулка

Вращающаяся ручка

Таблица (PDF)

Исполнения серии VR.FP

VR.FP

Маховики со спицами

Дюропласт, нерассверленная втулка

VR.FP+I

Маховики со спицами

Дюропласт, нерассверленная втулка

VR.FP+I-A

Маховики со спицами

Дюропласт, нерассверленная втулка

VR.FP-A

Маховики со спицами

Дюропласт, нерассверленная втулка

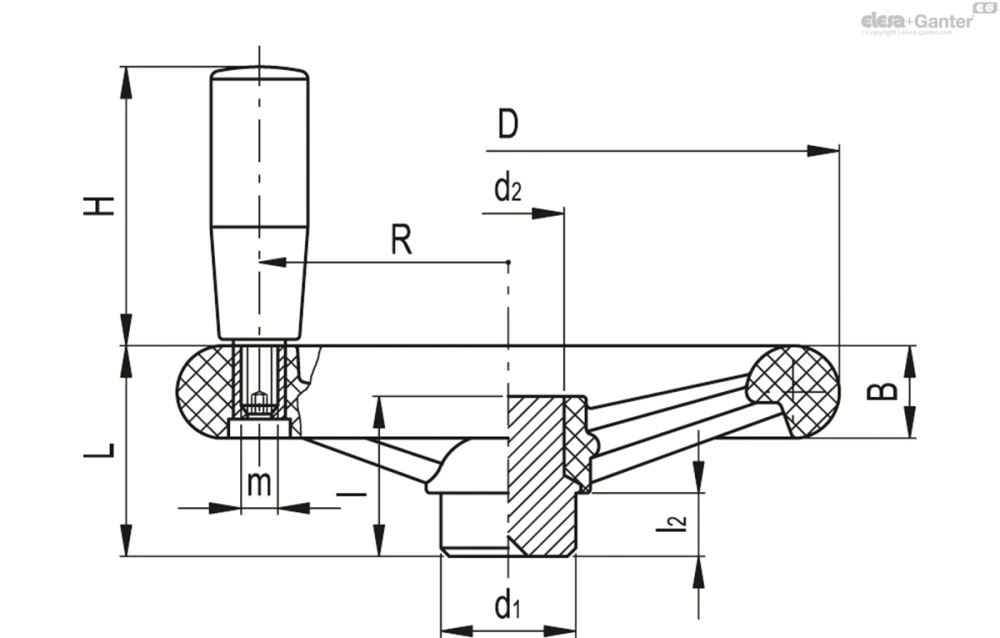

VR.FP+I

Таблица моделей — Маховики со спицами

Артикул	Описание	D	L	A	d₁	d₂	l	l₂	H	m	R	d'	d''	t	b	C#[Nm]	L# [J]	Вес (г)
77121	VR.100 FP+I	98	40	14	24	20	36	12	40	M6	37	16	13	15.3	5	67	5	229
77221	VR.125 FP+I	124	45	18	24	20	36	12	50	M8	47	16	13	15.3	5	120	8	316
77321	VR.140 FP+I	139	47	20	32	24	38	15	65	M8	53	20	16	18.3	5	165	12	481
77421	VR.160 FP+I	157	50	22	32	24	38	15	65	M8	59	20	16	18.3	5	165	12	531
77521	VR.180 FP+I	180	56	24	40	31	43	15	80	M10	68	26	22	24.8	6	280	15	837
77621	VR.200 FP+I	198	57	26	40	30.5	43	15	80	M10	76	26	22	24.8	6	300	16	1061
77721	VR.250 FP+I	247	66	30	49	38	44	15	90	M10	98	34	27	30.3	8	405	19	1531
77821	VR.300 FP+I	288	78	32	58	47	56	18	100	M12	113	42	34	37.3	10	800	33	2208
77911	VR.375 FP+I	375	108	40	58	58	77	26	100	M12	160	45	40	43.3	12	1450	70	4049

Высокопрочный дюропласт на основе фенола (PF), чёрный цвет, глянцевая отделка.

Стальная втулка, покрытая черной оксидной пленкой, неприкрытая верхняя часть, рассверленное отверстие с допуском Н7.

Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.

VR.FP-A: без ручки.
VR.FP+I-A: с вращающейся ручкой I.301+x из дюропласта.

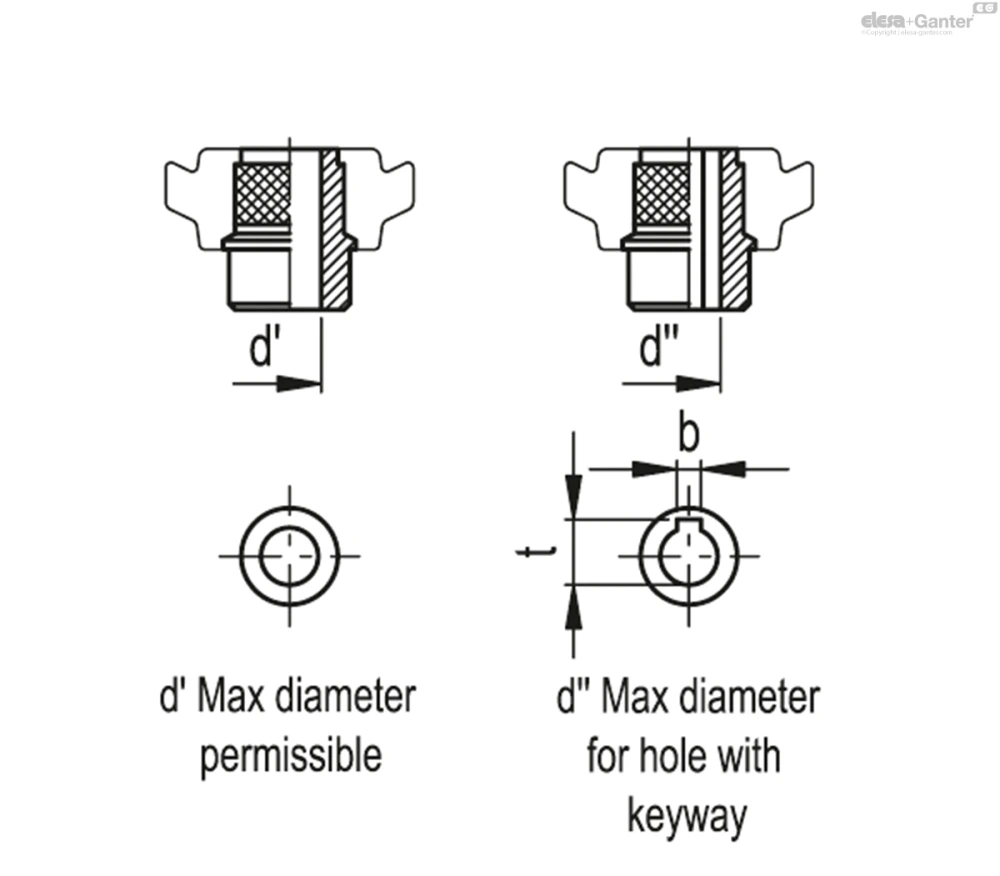

K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с DIN 6885/1, производственный допуск P9, т. е.:

77111-10-K VR.100 FP-A10-K

Стальная втулка, покрытая черной оксидной пленкой, неприкрытая верхняя часть, не просверлена для изготовления нестандартных отверстий:
