Серия DIN 950
DIN 950-GG-V
Маховики
Чугун / алюминий
Чугун, с квадратным отверстием
Исполнения серии DIN 950
Изображения

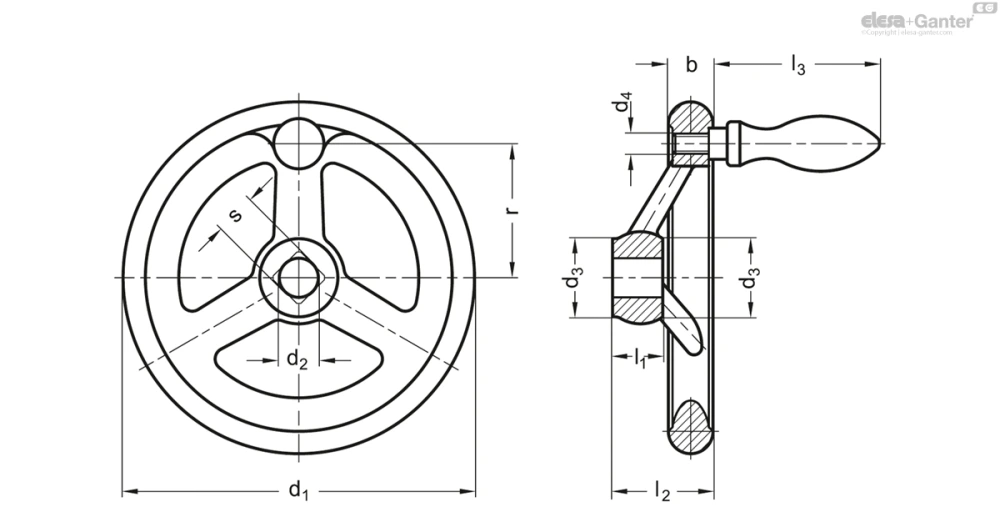

Схемы
DIN 950-GG-V
Таблица моделей — Маховики
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 950-GG-80-V9-A | 80 | V 9 | 14 | 24 | - | 16 | 29 | - | - | - | 3 | 312 | |
| DIN 950-GG-80-V9-F | 80 | V 9 | 14 | 24 | M 6 | 16 | 29 | 48.5 | 27 | 16 | 3 | 347 | |
| DIN 950-GG-80-V9-D | 80 | V 9 | 14 | 24 | M 6 | 16 | 29 | 53 | 27 | 16 | 3 | 355 | |
| DIN 950-GG-100-V9-A | 100 | V 9 | 15 | 26 | - | 17 | 33 | - | - | - | 3 | 499 | |
| DIN 950-GG-100-V9-F | 100 | V 9 | 15 | 26 | M 6 | 17 | 33 | 48.5 | 36 | 16 | 3 | 534 | |
| DIN 950-GG-100-V9-D | 100 | V 9 | 15 | 26 | M 6 | 17 | 33 | 53 | 36 | 16 | 3 | 544 | |
| DIN 950-GG-125-V11-A | 125 | V 11 | 16 | 28 | - | 18 | 36 | - | - | - | 3 | 689 | |
| DIN 950-GG-125-V11-F | 125 | V 11 | 16 | 28 | M 8 | 18 | 36 | 62 | 47 | 20 | 3 | 741 | |
| DIN 950-GG-125-V11-D | 125 | V 11 | 16 | 28 | M 8 | 18 | 36 | 65 | 47 | 20 | 3 | 758 | |
| DIN 950-GG-160-V12-A | 160 | V 12 | 18 | 33 | - | 20 | 40 | - | - | - | 3 | 1078 | |
| DIN 950-GG-160-V12-F | 160 | V 12 | 18 | 33 | M 10 | 20 | 40 | 77 | 62 | 25 | 3 | 1200 | |
| DIN 950-GG-160-V12-D | 160 | V 12 | 18 | 33 | M 10 | 20 | 40 | 80 | 62 | 25 | 3 | 1340 | |
| DIN 950-GG-200-V14-A | 200 | V 14 | 22 | 38 | - | 24 | 45 | - | - | - | 3 | 1960 | |
| DIN 950-GG-200-V14-F | 200 | V 14 | 22 | 38 | M 10 | 24 | 45 | 77 | 80 | 25 | 3 | 2100 | |
| DIN 950-GG-200-V14-D | 200 | V 14 | 22 | 38 | M 10 | 24 | 45 | 80 | 80 | 25 | 3 | 2000 | |
| DIN 950-GG-250-V17-A | 250 | V 17 | 26 | 48 | - | 28 | 50 | - | - | - | 5 | 3520 | |
| DIN 950-GG-250-V17-F | 250 | V 17 | 26 | 48 | M 12 | 28 | 50 | 96.5 | 101 | 32 | 5 | 4000 | |
| DIN 950-GG-250-V17-D | 250 | V 17 | 26 | 48 | M 12 | 28 | 50 | 102 | 101 | 32 | 5 | 4000 | |
| DIN 950-GG-315-V19-A | 315 | V 19 | 28 | 53 | - | 33 | 56 | - | - | - | 5 | 5820 | |
| DIN 950-GG-315-V19-F | 315 | V 19 | 28 | 53 | M 12 | 33 | 56 | 96.5 | 132 | 32 | 5 | 6493 | |
| DIN 950-GG-315-V19-D | 315 | V 19 | 28 | 53 | M 12 | 33 | 56 | 102 | 132 | 32 | 5 | 6200 | |
| DIN 950-GG-400-V24-A | 400 | V 24 | 32 | 65 | - | 38 | 63 | - | - | - | 5 | 10000 | |
| DIN 950-GG-400-V24-F | 400 | V 24 | 32 | 65 | M 12 | 38 | 63 | 96.5 | 171 | 32 | 5 | 10000 | |
| DIN 950-GG-400-V24-D | 400 | V 24 | 32 | 65 | M 12 | 38 | 63 | 102 | 171 | 32 | 5 | 10000 | |
| DIN 950-GG-500-V27-A | 500 | V 27 | 34 | 78 | - | 45 | 72 | - | - | - | 5 | 14900 | |
| DIN 950-GG-500-V27-F | 500 | V 27 | 34 | 78 | M 12 | 45 | 72 | 96.5 | 220 | 32 | 5 | 15931 | |
| DIN 950-GG-500-V27-D | 500 | V 27 | 34 | 78 | M 12 | 45 | 72 | 102 | 220 | 32 | 5 | 14800 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
- Вариант исполнения V: с квадратным отверстием
Типы
- Тип A: без ручки
- Тип F: с фиксированной ручкой
- Тип D: с вращающейся ручкой
Чугун GG
- Механически обработанная втулка
- Полированный и обточенный обод
- Допуск концентричности и осевого биения < 0,4
- Ручки
- Оцинкованная сталь, с голубой пассивацией
Алюминий AL
- Механически обработанная втулка
- Полированный и обточенный обод
- Допуск концентричности и осевого биения < 0,4
- Немеханическая дробеструйная обработка корпуса
- Фиксированная ручка DIN 39
- Оцинкованная сталь, с голубой пассивацией
- Вращающаяся ручка DIN 98
- Пластик, полиамид (PA), черный
- Шпиндель из оцинкованной стали, синий пассивированный
Информация
Помимо маховиков, соответствующих стандартам DIN, доступны также маховики DIN 950 с диаметром d1 = 180 и в вариантах F и D (с фиксированной или вращающейся ручкой).
Аксессуары
- GN 184 Потайные шайбы GN 184 (для осевой фиксации)
Техническая информация
- Шпоночный паз P9 DIN 6885-1
- Квадраты DIN 79
- Основные допуски по стандартам ISO
- Перекрёстные отверстия GN 110
