Серия VR.FP

VR.FP

Маховики со спицами

Дюропласт, нерассверленная втулка

Без ручки

Таблица (PDF)

Исполнения серии VR.FP

VR.FP

Маховики со спицами

Дюропласт, нерассверленная втулка

VR.FP+I

Маховики со спицами

Дюропласт, нерассверленная втулка

VR.FP+I-A

Маховики со спицами

Дюропласт, нерассверленная втулка

VR.FP-A

Маховики со спицами

Дюропласт, нерассверленная втулка

VR.FP

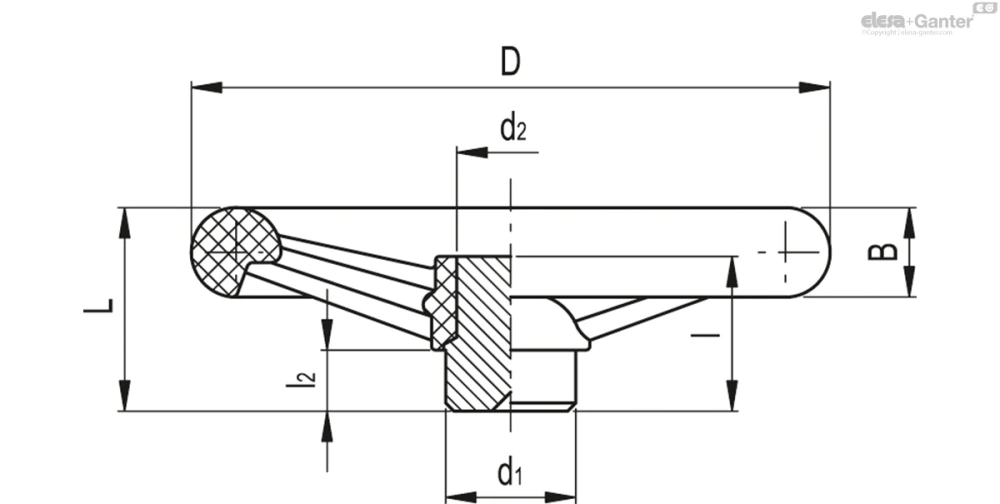

Таблица моделей — Маховики со спицами

Артикул	Описание	D	L	A	d₁	d₂	l	l₂	d'	d''	t	b	C#[Nm]	L# [J]	Вес (г)
77111	VR.100 FP	98	40	14	24	20	36	12	16	13	15.3	5	67	5	201
77211	VR.125 FP	124	45	18	24	20	36	12	16	13	15.3	5	120	8	250
77311	VR.140 FP	139	47	20	32	24	38	15	20	16	18.3	5	165	12	396
77411	VR.160 FP	157	50	22	32	24	38	15	20	16	18.3	5	165	12	452
77511	VR.180 FP	180	56	24	40	31	43	15	26	22	24.8	6	280	15	718
77611	VR.200 FP	198	57	26	40	30.5	43	15	26	22	24.8	6	300	16	956
77711	VR.250 FP	247	66	30	49	38	44	15	34	27	30.3	8	405	19	1405
77811	VR.300 FP	288	78	32	58	47	56	18	42	34	37.3	10	800	33	2230
77901	VR.375 FP	375	108	40	58	58	77	26	45	40	43.3	12	1450	70	3896

Высокопрочный дюропласт на основе фенола (PF), чёрный цвет, глянцевая отделка.

Стальная втулка, покрытая черной оксидной пленкой, неприкрытая верхняя часть, рассверленное отверстие с допуском Н7.

Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.

VR.FP-A: без ручки.
VR.FP+I-A: с вращающейся ручкой I.301+x из дюропласта.
K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с DIN 6885/1, производственный допуск P9, т. е.:

77111-10-K VR.100 FP-A10-K

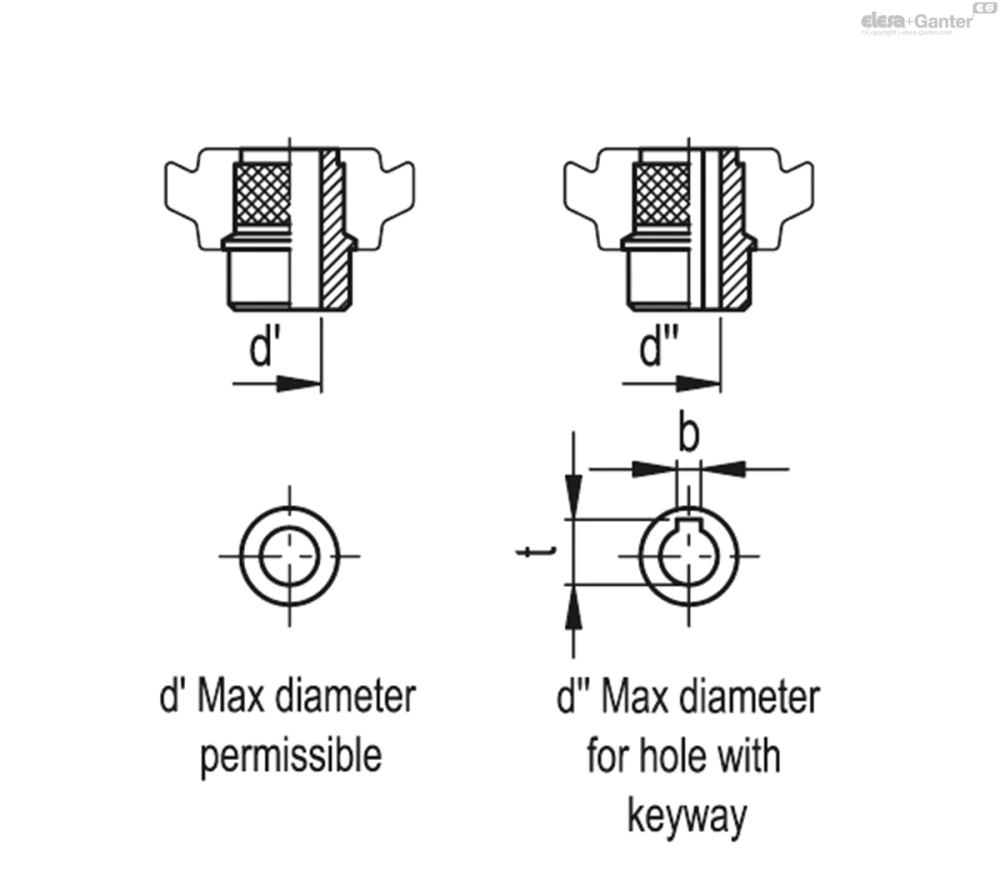

Стальная втулка, покрытая черной оксидной пленкой, неприкрытая верхняя часть, не просверлена для изготовления нестандартных отверстий:
