Серия DIN 950

DIN 950-AL-B

Маховики

Чугун / алюминий

Алюминий, без шпоночного паза

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии DIN 950

DIN 950-AL-B

DIN 950-AL-B

Маховики

Чугун / алюминий
DIN 950-AL-K

DIN 950-AL-K

Маховики

Чугун / алюминий
DIN 950-AL-V

DIN 950-AL-V

Маховики

Чугун / алюминий
DIN 950-GG-B

DIN 950-GG-B

Маховики

Чугун / алюминий
DIN 950-GG-K

DIN 950-GG-K

Маховики

Чугун / алюминий
DIN 950-GG-V

DIN 950-GG-V

Маховики

Чугун / алюминий

Изображения

DIN 950-AL-B — Маховики DIN 950-AL-B — Маховики DIN 950-AL-B — Маховики DIN 950-AL-B — Маховики

Схемы

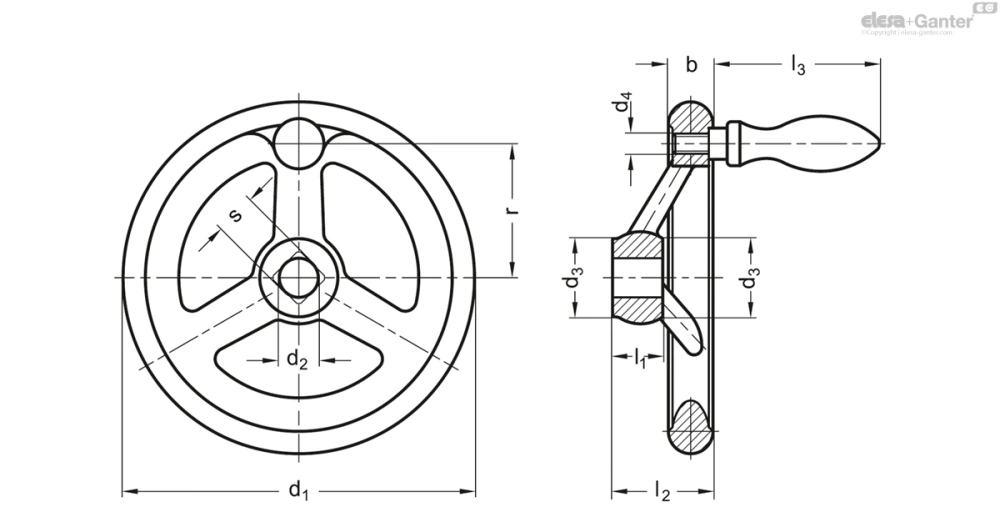

Схема DIN 950-AL-B

DIN 950-AL-B

Таблица моделей — Маховики

Артикул
Вес (г) В корзину
DIN 950-AL-80-B10-A 80 10 14 24 - 16 29 - - - 3 100
DIN 950-AL-80-B10-F 80 10 14 24 M 6 16 29 48.5 27 16 3 146
DIN 950-AL-80-B10-D 80 10 14 24 M 6 16 29 53 27 16 3 136
DIN 950-AL-80-B12-A 80 12 14 24 - 16 29 - - - 3 99
DIN 950-AL-80-B12-F 80 12 14 24 M 6 16 29 48.5 27 16 3 144
DIN 950-AL-80-B12-D 80 12 14 24 M 6 16 29 53 27 16 3 134
DIN 950-AL-100-B10-A 100 10 15 26 - 17 33 - - - 3 187
DIN 950-AL-100-B10-F 100 10 15 26 M 6 17 33 48.5 36 16 3 228
DIN 950-AL-100-B10-D 100 10 15 26 M 6 17 33 53 36 16 3 220
DIN 950-AL-100-B12-A 100 12 15 26 - 17 33 - - - 3 185
DIN 950-AL-100-B12-F 100 12 15 26 M 6 17 33 48.5 36 16 3 224
DIN 950-AL-100-B12-D 100 12 15 26 M 6 17 33 53 36 16 3 225
DIN 950-AL-125-B12-A 125 12 16 28 - 18 36 - - - 3 265
DIN 950-AL-125-B12-F 125 12 16 28 M 8 18 36 62 47 20 3 370
DIN 950-AL-125-B12-D 125 12 16 28 M 8 18 36 65 47 20 3 340
DIN 950-AL-125-B14-A 125 14 16 28 - 18 36 - - - 3 259
DIN 950-AL-125-B14-F 125 14 16 28 M 8 18 36 62 47 20 3 324
DIN 950-AL-125-B14-D 125 14 16 28 M 8 18 36 65 47 20 3 320
DIN 950-AL-140-B14-A 140 14 17 30 - 19 39 - - - 3 339
DIN 950-AL-140-B14-F 140 14 17 30 M 8 19 39 62 52 20 3 426
DIN 950-AL-140-B14-D 140 14 17 30 M 8 19 39 65 52 20 3 400
DIN 950-AL-140-B16-A 140 16 17 30 - 19 39 - - - 3 327
DIN 950-AL-140-B16-F 140 16 17 30 M 8 19 39 62 52 20 3 420
DIN 950-AL-140-B16-D 140 16 17 30 M 8 19 39 65 52 20 3 378
DIN 950-AL-160-B14-A 160 14 18 33 - 20 40 - - - 3 410
DIN 950-AL-160-B14-F 160 14 18 33 M 10 20 40 77 62 25 3 593
DIN 950-AL-160-B14-D 160 14 18 33 M 10 20 40 80 62 25 3 570
DIN 950-AL-160-B15-A 160 15 18 33 - 20 40 - - - 3 400
DIN 950-AL-160-B15-F 160 15 18 33 M 10 20 40 77 62 25 3 591
DIN 950-AL-160-B15-D 160 15 18 33 M 10 20 40 80 62 25 3 500
DIN 950-AL-160-B16-A 160 16 18 33 - 20 40 - - - 3 399
DIN 950-AL-160-B16-F 160 16 18 33 M 10 20 40 77 62 25 3 588
DIN 950-AL-160-B16-D 160 16 18 33 M 10 20 40 80 62 25 3 499
DIN 950-AL-180-B16-A 180 16 20 35 - 22 43 - - - 3 615
DIN 950-AL-180-B16-F 180 16 20 35 M 10 22 43 77 72 25 3 750
DIN 950-AL-180-B16-D 180 16 20 35 M 10 22 43 80 72 25 3 760
DIN 950-AL-180-B18-A 180 18 20 35 - 22 43 - - - 3 604
DIN 950-AL-180-B18-F 180 18 20 35 M 10 22 43 77 72 25 3 746
DIN 950-AL-180-B18-D 180 18 20 35 M 10 22 43 80 72 25 3 755
DIN 950-AL-200-B18-A 200 18 22 38 - 24 45 - - - 3 780
DIN 950-AL-200-B18-F 200 18 22 38 M 10 24 45 77 80 25 3 945
DIN 950-AL-200-B18-D 200 18 22 38 M 10 24 45 80 80 25 3 870
DIN 950-AL-200-B20-A 200 20 22 38 - 24 45 - - - 3 760
DIN 950-AL-200-B20-F 200 20 22 38 M 10 24 45 77 80 25 3 925
DIN 950-AL-200-B20-D 200 20 22 38 M 10 24 45 80 80 25 3 840
DIN 950-AL-200-B22-A 200 22 22 38 - 24 45 - - - 3 750
DIN 950-AL-200-B22-F 200 22 22 38 M 10 24 45 77 80 25 3 910
DIN 950-AL-200-B22-D 200 22 22 38 M 10 24 45 80 80 25 3 800
DIN 950-AL-250-B22-A 250 22 26 48 - 28 50 - - - 5 1429
DIN 950-AL-250-B22-F 250 22 26 48 M 12 28 50 96.5 101 32 5 1784
DIN 950-AL-250-B22-D 250 22 26 48 M 12 28 50 102 101 32 5 1600
DIN 950-AL-250-B24-A 250 24 26 48 - 28 50 - - - 5 1419
DIN 950-AL-250-B24-F 250 24 26 48 M 12 28 50 96.5 101 32 5 1774
DIN 950-AL-250-B24-D 250 24 26 48 M 12 28 50 102 101 32 5 1440
DIN 950-AL-250-B26-A 250 26 26 48 - 28 50 - - - 5 1398
DIN 950-AL-250-B26-F 250 26 26 48 M 12 28 50 96.5 101 32 5 1753
DIN 950-AL-250-B26-D 250 26 26 48 M 12 28 50 102 101 32 5 1380
DIN 950-AL-315-B26-A 315 26 28 53 - 33 56 - - - 5 2204
DIN 950-AL-315-B26-F 315 26 28 53 M 12 33 56 96.5 132 32 5 2685
DIN 950-AL-315-B26-D 315 26 28 53 M 12 33 56 102 132 32 5 2500
DIN 950-AL-315-B28-A 315 28 28 53 - 33 56 - - - 5 2000
DIN 950-AL-315-B28-F 315 28 28 53 M 12 33 56 96.5 132 32 5 2677
DIN 950-AL-315-B28-D 315 28 28 53 M 12 33 56 102 132 32 5 2487
DIN 950-AL-315-B30-A 315 30 28 53 - 33 56 - - - 5 2175
DIN 950-AL-315-B30-F 315 30 28 53 M 12 33 56 96.5 132 32 5 2668
DIN 950-AL-315-B30-D 315 30 28 53 M 12 33 56 102 132 32 5 2300
DIN 950-AL-400-B30-A 400 30 32 65 - 38 63 - - - 5 3653
DIN 950-AL-400-B30-F 400 30 32 65 M 12 38 63 96.5 171 32 5 4173
DIN 950-AL-400-B30-D 400 30 32 65 M 12 38 63 102 171 32 5 4000
DIN 950-AL-400-B32-A 400 32 32 65 - 38 63 - - - 5 3638
DIN 950-AL-400-B32-F 400 32 32 65 M 12 38 63 96.5 171 32 5 4158
DIN 950-AL-400-B32-D 400 32 32 65 M 12 38 63 102 171 32 5 3990
DIN 950-AL-400-B34-A 400 34 32 65 - 38 63 - - - 5 3530
DIN 950-AL-400-B34-F 400 34 32 65 M 12 38 63 96.5 171 32 5 4139
DIN 950-AL-400-B34-D 400 34 32 65 M 12 38 63 102 171 32 5 3800
DIN 950-AL-500-B34-A 500 34 34 78 - 45 72 - - - 5 5600
DIN 950-AL-500-B34-F 500 34 34 78 M 12 45 72 96.5 220 32 5 5984
DIN 950-AL-500-B34-D 500 34 34 78 M 12 45 72 102 220 32 5 5700
DIN 950-AL-500-B36-A 500 36 34 78 - 45 72 - - - 5 5440
DIN 950-AL-500-B36-F 500 36 34 78 M 12 45 72 96.5 220 32 5 5700
DIN 950-AL-500-B36-D 500 36 34 78 M 12 45 72 102 220 32 5 5500
DIN 950-AL-500-B40-A 500 40 34 78 - 45 72 - - - 5 4946
DIN 950-AL-500-B40-F 500 40 34 78 M 12 45 72 96.5 220 32 5 5914
DIN 950-AL-500-B40-D 500 40 34 78 M 12 45 72 102 220 32 5 5200
3D-модель Технические данные (PDF)

Характеристики

Коды отверстий

  • Вариант исполнения B: без шпоночного паза
  • Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
  • Вариант исполнения V: с квадратным отверстием

Типы

  • Тип A: без ручки
  • Тип F: с фиксированной ручкой
  • Тип D: с вращающейся ручкой

Чугун GG

  • Механически обработанная втулка
  • Полированный и обточенный обод
  • Допуск концентричности и осевого биения < 0,4
  • Ручки
  • Оцинкованная сталь, с голубой пассивацией

Алюминий AL

  • Механически обработанная втулка
  • Полированный и обточенный обод
  • Допуск концентричности и осевого биения < 0,4
  • Немеханическая дробеструйная обработка корпуса
  • Фиксированная ручка DIN 39
  • Оцинкованная сталь, с голубой пассивацией
  • Вращающаяся ручка DIN 98
  • Пластик, полиамид (PA), черный
  • Шпиндель из оцинкованной стали, синий пассивированный

Информация

Помимо маховиков, соответствующих стандартам DIN, доступны также маховики DIN 950 с диаметром d1 = 180 и в вариантах F и D (с фиксированной или вращающейся ручкой).

Аксессуары

  • GN 184 Потайные шайбы GN 184 (для осевой фиксации)

Техническая информация
