Серия DIN 950

DIN 950-GG-B

Маховики

Чугун / алюминий

Чугун, без шпоночного паза

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии DIN 950

DIN 950-AL-B

DIN 950-AL-B

Маховики

Чугун / алюминий
DIN 950-AL-K

DIN 950-AL-K

Маховики

Чугун / алюминий
DIN 950-AL-V

DIN 950-AL-V

Маховики

Чугун / алюминий
DIN 950-GG-B

DIN 950-GG-B

Маховики

Чугун / алюминий
DIN 950-GG-K

DIN 950-GG-K

Маховики

Чугун / алюминий
DIN 950-GG-V

DIN 950-GG-V

Маховики

Чугун / алюминий

Изображения

DIN 950-GG-B — Маховики DIN 950-GG-B — Маховики DIN 950-GG-B — Маховики DIN 950-GG-B — Маховики

Схемы

Схема DIN 950-GG-B

DIN 950-GG-B

Таблица моделей — Маховики

Артикул
Вес (г) В корзину
DIN 950-GG-80-B10-A 80 10 14 24 - 16 29 - - - 3 300
DIN 950-GG-80-B10-F 80 10 14 24 M 6 16 29 48.5 27 16 3 347
DIN 950-GG-80-B10-D 80 10 14 24 M 6 16 29 53 27 16 3 357
DIN 950-GG-80-B12-A 80 12 14 24 - 16 29 - - - 3 305
DIN 950-GG-80-B12-F 80 12 14 24 M 6 16 29 48.5 27 16 3 340
DIN 950-GG-80-B12-D 80 12 14 24 M 6 16 29 53 27 16 3 350
DIN 950-GG-100-B10-A 100 10 15 26 - 17 33 - - - 3 500
DIN 950-GG-100-B10-F 100 10 15 26 M 6 17 33 48.5 36 16 3 544
DIN 950-GG-100-B10-D 100 10 15 26 M 6 17 33 53 36 16 3 554
DIN 950-GG-100-B12-A 100 12 15 26 - 17 33 - - - 3 490
DIN 950-GG-100-B12-F 100 12 15 26 M 6 17 33 48.5 36 16 3 539
DIN 950-GG-100-B12-D 100 12 15 26 M 6 17 33 53 36 16 3 549
DIN 950-GG-125-B12-A 125 12 16 28 - 18 36 - - - 3 699
DIN 950-GG-125-B12-F 125 12 16 28 M 8 18 36 62 47 20 3 750
DIN 950-GG-125-B12-D 125 12 16 28 M 8 18 36 65 47 20 3 699
DIN 950-GG-125-B14-A 125 14 16 28 - 18 36 - - - 3 695
DIN 950-GG-125-B14-F 125 14 16 28 M 8 18 36 62 47 20 3 747
DIN 950-GG-125-B14-D 125 14 16 28 M 8 18 36 65 47 20 3 600
DIN 950-GG-140-B14-A 140 14 17 30 - 19 39 - - - 3 940
DIN 950-GG-140-B14-F 140 14 17 30 M 8 19 39 62 52 20 3 1018
DIN 950-GG-140-B14-D 140 14 17 30 M 8 19 39 65 52 20 3 1030
DIN 950-GG-140-B16-A 140 16 17 30 - 19 39 - - - 3 925
DIN 950-GG-140-B16-F 140 16 17 30 M 8 19 39 62 52 20 3 1000
DIN 950-GG-140-B16-D 140 16 17 30 M 8 19 39 65 52 20 3 990
DIN 950-GG-160-B14-A 160 14 18 33 - 20 40 - - - 3 1120
DIN 950-GG-160-B14-F 160 14 18 33 M 10 20 40 77 62 25 3 1211
DIN 950-GG-160-B14-D 160 14 18 33 M 10 20 40 80 62 25 3 1218
DIN 950-GG-160-B15-A 160 15 18 33 - 20 40 - - - 3 1080
DIN 950-GG-160-B15-F 160 15 18 33 M 10 20 40 77 62 25 3 1207
DIN 950-GG-160-B15-D 160 15 18 33 M 10 20 40 80 62 25 3 1214
DIN 950-GG-160-B16-A 160 16 18 33 - 20 40 - - - 3 1070
DIN 950-GG-160-B16-F 160 16 18 33 M 10 20 40 77 62 25 3 1205
DIN 950-GG-160-B16-D 160 16 18 33 M 10 20 40 80 62 25 3 1210
DIN 950-GG-180-B16-A 180 16 20 35 - 22 43 - - - 3 1616
DIN 950-GG-180-B16-F 180 16 20 35 M 10 22 43 77 72 25 3 1768
DIN 950-GG-180-B16-D 180 16 20 35 M 10 22 43 80 72 25 3 1778
DIN 950-GG-180-B18-A 180 18 20 35 - 22 43 - - - 3 1608
DIN 950-GG-180-B18-F 180 18 20 35 M 10 22 43 77 72 25 3 1760
DIN 950-GG-180-B18-D 180 18 20 35 M 10 22 43 80 72 25 3 1770
DIN 950-GG-200-B18-A 200 18 22 38 - 24 45 - - - 3 1900
DIN 950-GG-200-B18-F 200 18 22 38 M 10 24 45 77 80 25 3 2325
DIN 950-GG-200-B18-D 200 18 22 38 M 10 24 45 80 80 25 3 2000
DIN 950-GG-200-B20-A 200 20 22 38 - 24 45 - - - 3 1900
DIN 950-GG-200-B20-F 200 20 22 38 M 10 24 45 77 80 25 3 2317
DIN 950-GG-200-B20-D 200 20 22 38 M 10 24 45 80 80 25 3 2120
DIN 950-GG-200-B22-A 200 22 22 38 - 24 45 - - - 3 2000
DIN 950-GG-200-B22-F 200 22 22 38 M 10 24 45 77 80 25 3 2000
DIN 950-GG-200-B22-D 200 22 22 38 M 10 24 45 80 80 25 3 2100
DIN 950-GG-250-B22-A 250 22 26 48 - 28 50 - - - 5 3500
DIN 950-GG-250-B22-F 250 22 26 48 M 12 28 50 96.5 101 32 5 4347
DIN 950-GG-250-B22-D 250 22 26 48 M 12 28 50 102 101 32 5 4174
DIN 950-GG-250-B24-A 250 24 26 48 - 28 50 - - - 5 3787
DIN 950-GG-250-B24-F 250 24 26 48 M 12 28 50 96.5 101 32 5 4129
DIN 950-GG-250-B24-D 250 24 26 48 M 12 28 50 102 101 32 5 4156
DIN 950-GG-250-B26-A 250 26 26 48 - 28 50 - - - 5 3600
DIN 950-GG-250-B26-F 250 26 26 48 M 12 28 50 96.5 101 32 5 4096
DIN 950-GG-250-B26-D 250 26 26 48 M 12 28 50 102 101 32 5 4123
DIN 950-GG-315-B26-A 315 26 28 53 - 33 56 - - - 5 6000
DIN 950-GG-315-B26-F 315 26 28 53 M 12 33 56 96.5 132 32 5 6333
DIN 950-GG-315-B26-D 315 26 28 53 M 12 33 56 102 132 32 5 6360
DIN 950-GG-315-B28-A 315 28 28 53 - 33 56 - - - 5 5970
DIN 950-GG-315-B28-F 315 28 28 53 M 12 33 56 96.5 132 32 5 6312
DIN 950-GG-315-B28-D 315 28 28 53 M 12 33 56 102 132 32 5 6000
DIN 950-GG-315-B30-A 315 30 28 53 - 33 56 - - - 5 5950
DIN 950-GG-315-B30-F 315 30 28 53 M 12 33 56 96.5 132 32 5 6292
DIN 950-GG-315-B30-D 315 30 28 53 M 12 33 56 102 132 32 5 6319
DIN 950-GG-400-B30-A 400 30 32 65 - 38 63 - - - 5 10000
DIN 950-GG-400-B30-F 400 30 32 65 M 12 38 63 96.5 171 32 5 10200
DIN 950-GG-400-B30-D 400 30 32 65 M 12 38 63 102 171 32 5 9760
DIN 950-GG-400-B32-A 400 32 32 65 - 38 63 - - - 5 10215
DIN 950-GG-400-B32-F 400 32 32 65 M 12 38 63 96.5 171 32 5 10721
DIN 950-GG-400-B32-D 400 32 32 65 M 12 38 63 102 171 32 5 10769
DIN 950-GG-400-B34-A 400 34 32 65 - 38 63 - - - 5 10166
DIN 950-GG-400-B34-F 400 34 32 65 M 12 38 63 96.5 171 32 5 10672
DIN 950-GG-400-B34-D 400 34 32 65 M 12 38 63 102 171 32 5 10720
DIN 950-GG-500-B34-A 500 34 34 78 - 45 72 - - - 5 14210
DIN 950-GG-500-B34-F 500 34 34 78 M 12 45 72 96.5 220 32 5 15716
DIN 950-GG-500-B34-D 500 34 34 78 M 12 45 72 102 220 32 5 15200
DIN 950-GG-500-B36-A 500 36 34 78 - 45 72 - - - 5 15150
DIN 950-GG-500-B36-F 500 36 34 78 M 12 45 72 96.5 220 32 5 15656
DIN 950-GG-500-B36-D 500 36 34 78 M 12 45 72 102 220 32 5 15704
DIN 950-GG-500-B40-A 500 40 34 78 - 45 72 - - - 5 14500
DIN 950-GG-500-B40-F 500 40 34 78 M 12 45 72 96.5 220 32 5 15556
DIN 950-GG-500-B40-D 500 40 34 78 M 12 45 72 102 220 32 5 14820
3D-модель Технические данные (PDF)

Характеристики

Коды отверстий

  • Вариант исполнения B: без шпоночного паза
  • Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
  • Вариант исполнения V: с квадратным отверстием

Типы

  • Тип A: без ручки
  • Тип F: с фиксированной ручкой
  • Тип D: с вращающейся ручкой

Чугун GG

  • Механически обработанная втулка
  • Полированный и обточенный обод
  • Допуск концентричности и осевого биения < 0,4
  • Ручки
  • Оцинкованная сталь, с голубой пассивацией

Алюминий AL

  • Механически обработанная втулка
  • Полированный и обточенный обод
  • Допуск концентричности и осевого биения < 0,4
  • Немеханическая дробеструйная обработка корпуса
  • Фиксированная ручка DIN 39
  • Оцинкованная сталь, с голубой пассивацией
  • Вращающаяся ручка DIN 98
  • Пластик, полиамид (PA), черный
  • Шпиндель из оцинкованной стали, синий пассивированный

Информация

Помимо маховиков, соответствующих стандартам DIN, доступны также маховики DIN 950 с диаметром d1 = 180 и в вариантах F и D (с фиксированной или вращающейся ручкой).

Аксессуары

  • GN 184 Потайные шайбы GN 184 (для осевой фиксации)

Техническая информация

Вопрос о продукции

Спросите о серии DIN 950-GG-B — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ECB.I — Колпачок втулки

ECB.I

Колпачок втулки

для EMW., EYK.,ETK., технополимер

Колпачок втулки
ECB.T — Крышки

ECB.T

Крышки

для VRTP., ELC. и ELCR., технополимер

Крышки
EMW+IEL — Маховик с одной спицей.

EMW+IEL

Маховик с одной спицей.

Технополимер

Вращающаяся ручка Soft touch
EMW+IR — Маховик с одной спицей.

EMW+IR

Маховик с одной спицей.

Технополимер

Откидная ручка
GN 227.6 — Штампованные стальные маховики

GN 227.6

Штампованные стальные маховики

для клапанов

Маховики
GN 227.7 — Маховики

GN 227.7

Маховики

Прессованная сталь, для клапанов

Маховики
GN 228-A4-B — Маховики

GN 228-A4-B

Маховики

Листовая сталь / Листовая нержавеющая сталь

Нержавеющая сталь, без шпоночного паза
GN 228-A4-K — Маховики

GN 228-A4-K

Маховики

Листовая сталь / Листовая нержавеющая сталь

Нержавеющая сталь, со шпоночным пазом DIN 6885-1 P9

Артикул модели

DIN 950-GG-B — Маховики

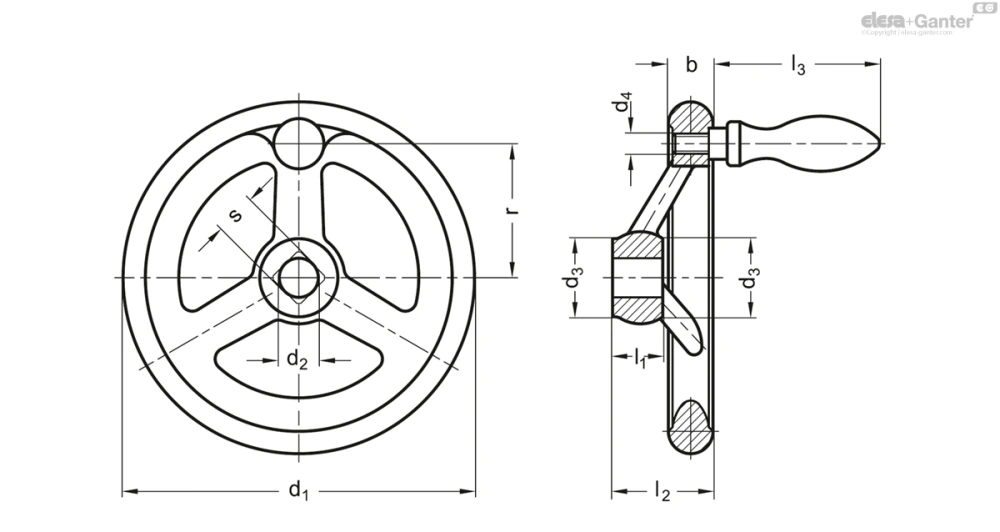

Чертёж DIN 950-GG-B
