Серия DIN 950

DIN 950-GG-K

Маховики

Чугун / алюминий

Чугун, со шпоночным пазом согласно DIN 6885-1 P9

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии DIN 950

DIN 950-AL-B

DIN 950-AL-B

Маховики

Чугун / алюминий
DIN 950-AL-K

DIN 950-AL-K

Маховики

Чугун / алюминий
DIN 950-AL-V

DIN 950-AL-V

Маховики

Чугун / алюминий
DIN 950-GG-B

DIN 950-GG-B

Маховики

Чугун / алюминий
DIN 950-GG-K

DIN 950-GG-K

Маховики

Чугун / алюминий
DIN 950-GG-V

DIN 950-GG-V

Маховики

Чугун / алюминий

Изображения

DIN 950-GG-K — Маховики DIN 950-GG-K — Маховики DIN 950-GG-K — Маховики DIN 950-GG-K — Маховики

Схемы

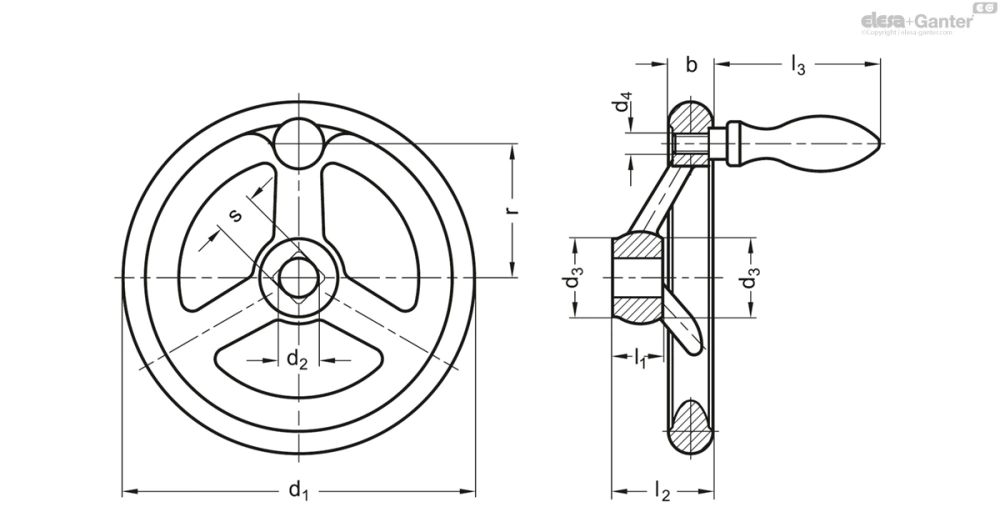

Схема DIN 950-GG-K

DIN 950-GG-K

Таблица моделей — Маховики

Артикул
Вес (г) В корзину
DIN 950-GG-80-K10-A 80 10 14 24 - 16 29 - - - 3 302
DIN 950-GG-80-K10-F 80 10 14 24 M 6 16 29 48.5 27 16 3 337
DIN 950-GG-80-K10-D 80 10 14 24 M 6 16 29 53 27 16 3 347
DIN 950-GG-80-K12-A 80 12 14 24 - 16 29 - - - 3 295
DIN 950-GG-80-K12-F 80 12 14 24 M 6 16 29 48.5 27 16 3 330
DIN 950-GG-80-K12-D 80 12 14 24 M 6 16 29 53 27 16 3 340
DIN 950-GG-100-K10-A 100 10 15 26 - 17 33 - - - 3 506
DIN 950-GG-100-K10-F 100 10 15 26 M 6 17 33 48.5 36 16 3 541
DIN 950-GG-100-K10-D 100 10 15 26 M 6 17 33 53 36 16 3 545
DIN 950-GG-100-K12-A 100 12 15 26 - 17 33 - - - 3 501
DIN 950-GG-100-K12-F 100 12 15 26 M 6 17 33 48.5 36 16 3 536
DIN 950-GG-100-K12-D 100 12 15 26 M 6 17 33 53 36 16 3 526
DIN 950-GG-125-K12-A 125 12 16 28 - 18 36 - - - 3 695
DIN 950-GG-125-K12-F 125 12 16 28 M 8 18 36 62 47 20 3 747
DIN 950-GG-125-K12-D 125 12 16 28 M 8 18 36 65 47 20 3 764
DIN 950-GG-125-K14-A 125 14 16 28 - 18 36 - - - 3 691
DIN 950-GG-125-K14-F 125 14 16 28 M 8 18 36 62 47 20 3 710
DIN 950-GG-125-K14-D 125 14 16 28 M 8 18 36 65 47 20 3 759
DIN 950-GG-140-K14-A 140 14 17 30 - 19 39 - - - 3 930
DIN 950-GG-140-K14-F 140 14 17 30 M 8 19 39 62 52 20 3 1012
DIN 950-GG-140-K14-D 140 14 17 30 M 8 19 39 65 52 20 3 1025
DIN 950-GG-140-K16-A 140 16 17 30 - 19 39 - - - 3 919
DIN 950-GG-140-K16-F 140 16 17 30 M 8 19 39 62 52 20 3 998
DIN 950-GG-140-K16-D 140 16 17 30 M 8 19 39 65 52 20 3 1011
DIN 950-GG-160-K14-A 160 14 18 33 - 20 40 - - - 3 1081
DIN 950-GG-160-K14-F 160 14 18 33 M 10 20 40 77 62 25 3 1209
DIN 950-GG-160-K14-D 160 14 18 33 M 10 20 40 80 62 25 3 1300
DIN 950-GG-160-K15-A 160 15 18 33 - 20 40 - - - 3 1075
DIN 950-GG-160-K15-F 160 15 18 33 M 10 20 40 77 62 25 3 1199
DIN 950-GG-160-K15-D 160 15 18 33 M 10 20 40 80 62 25 3 1206
DIN 950-GG-160-K16-A 160 16 18 33 - 20 40 - - - 3 1073
DIN 950-GG-160-K16-F 160 16 18 33 M 10 20 40 77 62 25 3 1195
DIN 950-GG-160-K16-D 160 16 18 33 M 10 20 40 80 62 25 3 1204
DIN 950-GG-180-K16-A 180 16 20 35 - 22 43 - - - 3 1600
DIN 950-GG-180-K16-F 180 16 20 35 M 10 22 43 77 72 25 3 1759
DIN 950-GG-180-K16-D 180 16 20 35 M 10 22 43 80 72 25 3 1800
DIN 950-GG-180-K18-A 180 18 20 35 - 22 43 - - - 3 1599
DIN 950-GG-180-K18-F 180 18 20 35 M 10 22 43 77 72 25 3 1751
DIN 950-GG-180-K18-D 180 18 20 35 M 10 22 43 80 72 25 3 1761
DIN 950-GG-200-K18-A 200 18 22 38 - 24 45 - - - 3 1920
DIN 950-GG-200-K18-F 200 18 22 38 M 10 24 45 77 80 25 3 2015
DIN 950-GG-200-K18-D 200 18 22 38 M 10 24 45 80 80 25 3 2000
DIN 950-GG-200-K20-A 200 20 22 38 - 24 45 - - - 3 1900
DIN 950-GG-200-K20-F 200 20 22 38 M 10 24 45 77 80 25 3 2100
DIN 950-GG-200-K20-D 200 20 22 38 M 10 24 45 80 80 25 3 2100
DIN 950-GG-200-K22-A 200 22 22 38 - 24 45 - - - 3 1800
DIN 950-GG-200-K22-F 200 22 22 38 M 10 24 45 77 80 25 3 2086
DIN 950-GG-200-K22-D 200 22 22 38 M 10 24 45 80 80 25 3 2296
DIN 950-GG-250-K22-A 250 22 26 48 - 28 50 - - - 5 3794
DIN 950-GG-250-K22-F 250 22 26 48 M 12 28 50 96.5 101 32 5 4136
DIN 950-GG-250-K22-D 250 22 26 48 M 12 28 50 102 101 32 5 4163
DIN 950-GG-250-K24-A 250 24 26 48 - 28 50 - - - 5 3776
DIN 950-GG-250-K24-F 250 24 26 48 M 12 28 50 96.5 101 32 5 4118
DIN 950-GG-250-K24-D 250 24 26 48 M 12 28 50 102 101 32 5 3700
DIN 950-GG-250-K26-A 250 26 26 48 - 28 50 - - - 5 3680
DIN 950-GG-250-K26-F 250 26 26 48 M 12 28 50 96.5 101 32 5 4085
DIN 950-GG-250-K26-D 250 26 26 48 M 12 28 50 102 101 32 5 4112
DIN 950-GG-315-K26-A 315 26 28 53 - 33 56 - - - 5 5900
DIN 950-GG-315-K26-F 315 26 28 53 M 12 33 56 96.5 132 32 5 6321
DIN 950-GG-315-K26-D 315 26 28 53 M 12 33 56 102 132 32 5 6348
DIN 950-GG-315-K28-A 315 28 28 53 - 33 56 - - - 5 5958
DIN 950-GG-315-K28-F 315 28 28 53 M 12 33 56 96.5 132 32 5 6300
DIN 950-GG-315-K28-D 315 28 28 53 M 12 33 56 102 132 32 5 6327
DIN 950-GG-315-K30-A 315 30 28 53 - 33 56 - - - 5 5918
DIN 950-GG-315-K30-F 315 30 28 53 M 12 33 56 96.5 132 32 5 6280
DIN 950-GG-315-K30-D 315 30 28 53 M 12 33 56 102 132 32 5 6200
DIN 950-GG-400-K30-A 400 30 32 65 - 38 63 - - - 5 10000
DIN 950-GG-400-K30-F 400 30 32 65 M 12 38 63 96.5 171 32 5 10200
DIN 950-GG-400-K30-D 400 30 32 65 M 12 38 63 102 171 32 5 10100
DIN 950-GG-400-K32-A 400 32 32 65 - 38 63 96.5 - - 5 10000
DIN 950-GG-400-K32-F 400 32 32 65 M 12 38 63 - 171 32 5 10707
DIN 950-GG-400-K32-D 400 32 32 65 M 12 38 63 102 171 32 5 10300
DIN 950-GG-400-K34-A 400 34 32 65 - 38 63 - - - 5 10000
DIN 950-GG-400-K34-F 400 34 32 65 M 12 38 63 96.5 171 32 5 10658
DIN 950-GG-400-K34-D 400 34 32 65 M 12 38 63 102 171 32 5 10200
DIN 950-GG-500-K34-A 500 34 34 78 - 45 72 - - - 5 14800
DIN 950-GG-500-K34-F 500 34 34 78 M 12 45 72 96.5 220 32 5 14201
DIN 950-GG-500-K34-D 500 34 34 78 M 12 45 72 102 220 32 5 10800
DIN 950-GG-500-K36-A 500 36 34 78 - 45 72 - - - 5 15135
DIN 950-GG-500-K36-F 500 36 34 78 M 12 45 72 96.5 220 32 5 15641
DIN 950-GG-500-K36-D 500 36 34 78 M 12 45 72 102 220 32 5 15689
DIN 950-GG-500-K40-A 500 40 34 78 - 45 72 - - - 5 14500
DIN 950-GG-500-K40-F 500 40 34 78 M 12 45 72 96.5 220 32 5 17000
DIN 950-GG-500-K40-D 500 40 34 78 M 12 45 72 102 220 32 5 15500
3D-модель Технические данные (PDF)

Характеристики

Коды отверстий

  • Вариант исполнения B: без шпоночного паза
  • Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
  • Вариант исполнения V: с квадратным отверстием

Типы

  • Тип A: без ручки
  • Тип F: с фиксированной ручкой
  • Тип D: с вращающейся ручкой

Чугун GG

  • Механически обработанная втулка
  • Полированный и обточенный обод
  • Допуск концентричности и осевого биения < 0,4
  • Ручки
  • Оцинкованная сталь, с голубой пассивацией

Алюминий AL

  • Механически обработанная втулка
  • Полированный и обточенный обод
  • Допуск концентричности и осевого биения < 0,4
  • Немеханическая дробеструйная обработка корпуса
  • Фиксированная ручка DIN 39
  • Оцинкованная сталь, с голубой пассивацией
  • Вращающаяся ручка DIN 98
  • Пластик, полиамид (PA), черный
  • Шпиндель из оцинкованной стали, синий пассивированный

Информация

Помимо маховиков, соответствующих стандартам DIN, доступны также маховики DIN 950 с диаметром d1 = 180 и в вариантах F и D (с фиксированной или вращающейся ручкой).

Аксессуары

  • GN 184 Потайные шайбы GN 184 (для осевой фиксации)

Техническая информация
