Серия TCC-KS

TCC-KS-LAC

Комплект зажимов для втулок типа TCC

Технополимер

Шарнирная ручка

Таблица (PDF)

Исполнения серии TCC-KS

TCC-KS-ERX

Комплект зажимов для втулок типа TCC

Технополимер

TCC-KS-EWN

Комплект зажимов для втулок типа TCC

Технополимер

TCC-KS-LAC

Комплект зажимов для втулок типа TCC

Технополимер

TCC-KS-LAC

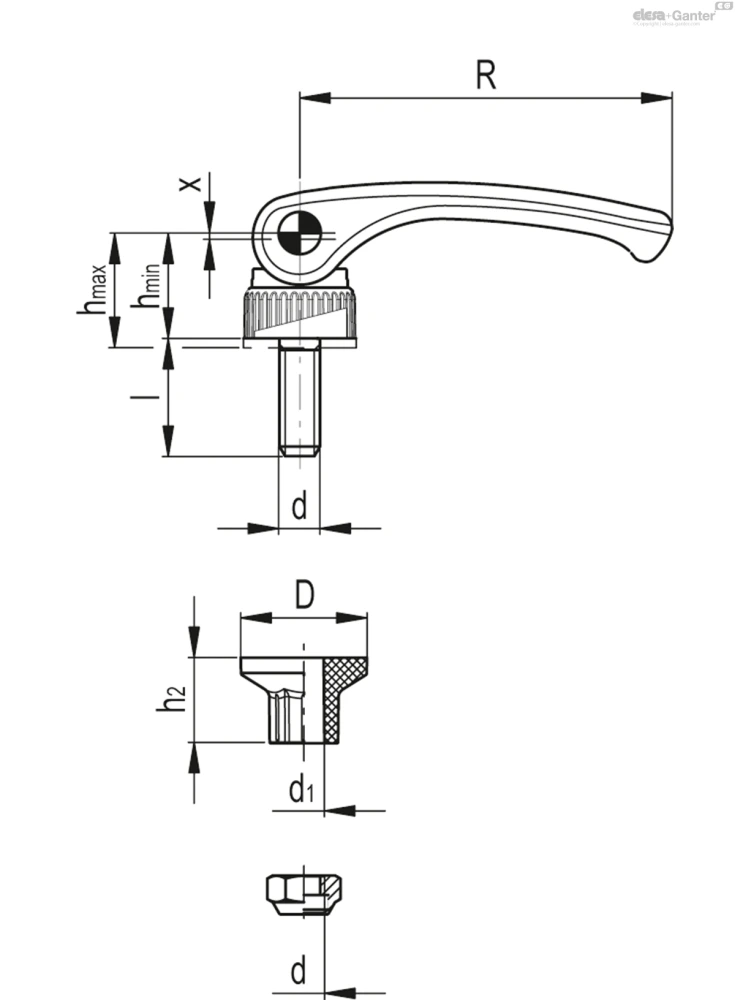

Таблица моделей — Комплект зажимов для втулок типа TCC

Артикул	Описание	d	R	D	hmin	hmax	d₁	h₂	l	x	Для TCC	Вес (г)	В корзину
600651-C9	TCC-KS-LAC.80-SST-p-M8x50-R-C9	M8	79	26.5	26.5	28	8.3	18	50	1	TCC-30	76

3D-модель Технические данные (PDF)

Основные характеристики

Регулируемая ручка и барашковая гайка

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Шарнирная ручка

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Регулировочная барашковая гайка из СУПЕР-технополимера на основе полиамида (PA), чёрный цвет.

Распорная втулка

СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.

Контргайка

Нержавеющая сталь AISI 316.

Стандартные исполнения

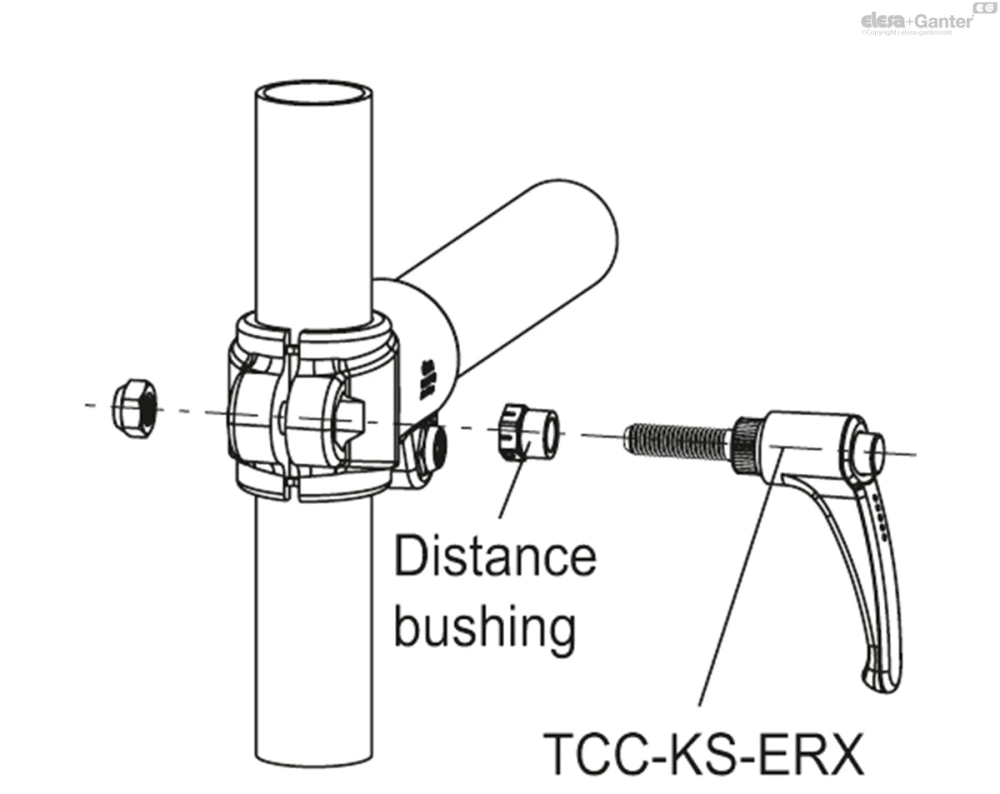

TCC-KS-ERX: регулируемая ручка из нержавеющей стали марки AISI 303 с фаской на торце, UNI 947:ISO 4753 (см. Технические данные), с черной кнопкой.

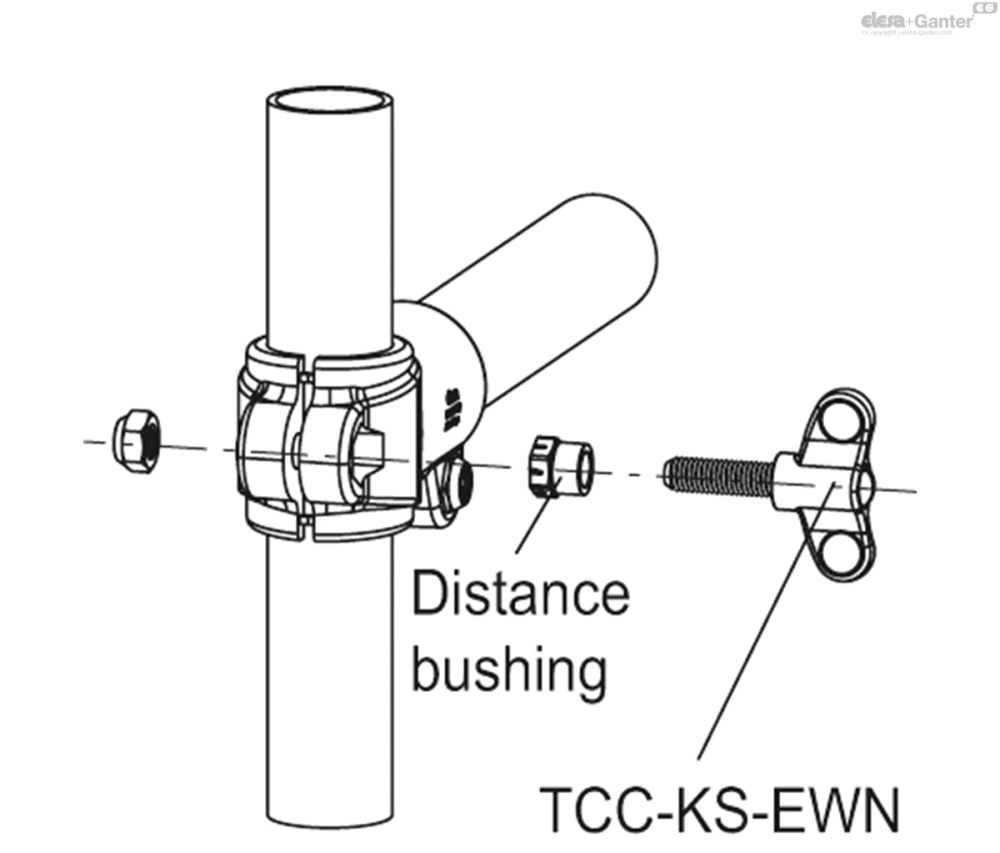

TCC-KS-EWN: барашковые гайки из нержавеющей стали марки AISI 303 с фаской на торце, UNI 947:ISO 4753 (см. Технические данные), с черной шляпкой.

TCC-KS-LAC: Шарнирная ручка с резьбовой шпилькой из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI EN ISO 947 : 4753 (см. Технические данные).

Общая информация

Особенности и области применения

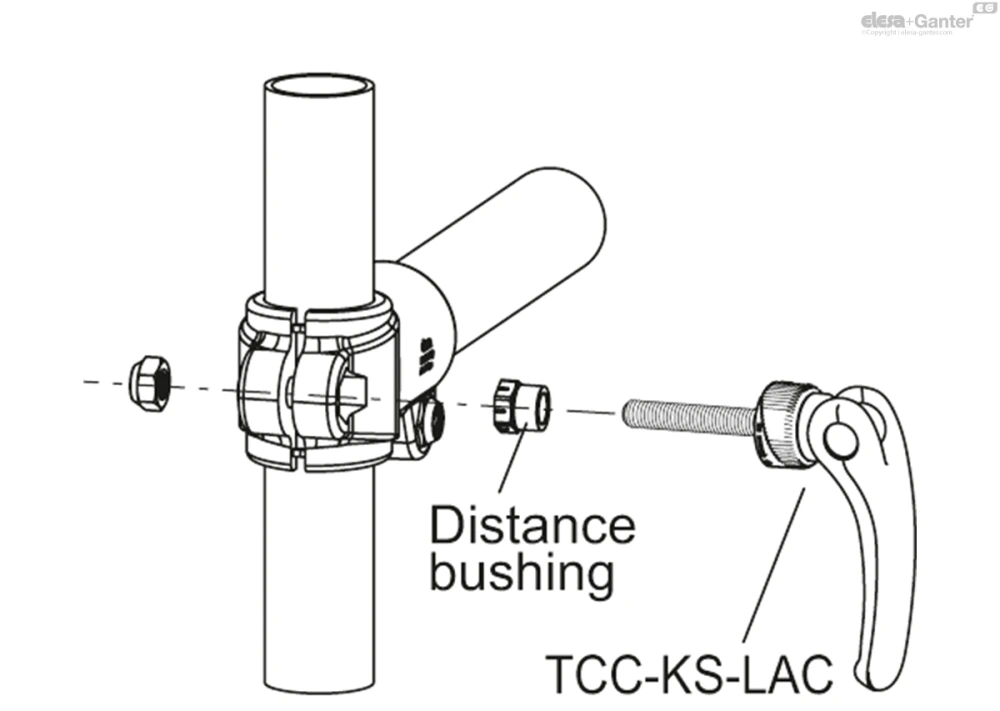

Комплект зажимов для втулок серии TCC, включающий распорную втулку, регулируемую ручку или барашковую гайку или шарнирную ручку и гайку, используется в случае необходимости частого использования зажимов.

Комплект с шарнирной ручкой LAC обеспечивает быстрое и эффективное прижатие за одно движение. Фактически барашковая гайка с насечкой в основании позволяет регулировать применяемую прижимную силу и при этом блокировать ручку в требуемом положении (информация о правильном использовании ручки представлена на соответствующей странице каталога).
